Sähköturvallisuuson yksi tärkeimmistä huolenaiheista asuin-, liike- ja teollisuusvoimajärjestelmissä. Sähkösulake on yksinkertainen mutta erittäin tehokas suojalaite, joka on suunniteltu estämään ylikuormituksen ja oikosulkujen aiheuttamia sähkövaurioita. Kun piirin läpi kulkee liikaa virtaa, sulake katkaisee sähköpolun ennen kuin kalliit laitteet, johdotukset tai koneet voivat vaurioitua.
Olitpa sitten tuotantolaitoksen johtamisessa, sähkönjakelujärjestelmien suunnittelussa tai teollisuuslaitteiden kunnossapidossa, sähkösulakkeiden toiminnan ymmärtäminen voi parantaa turvallisuutta, vähentää seisokkeja ja alentaa ylläpitokustannuksia. Tämä opas selittää sähkösulakkeisiin liittyvät toimintaperiaatteet, tyypit, edut, sovellukset, valintakriteerit ja yleiset kysymykset.
Sähkösulakkeet toimivat ensimmäisenä suojana ylivirtaolosuhteita vastaan. Sulattamalla kalibroidun sulakeelementin, kun virta ylittää turvalliset rajat, ne suojaavat sähköpiirejä, muuntajia, moottoreita, kojeistoja ja herkkiä elektronisia laitteita. Oikean sulaketyypin ja nimellisarvon valinta on olennaista järjestelmän luotettavuuden ja käyttöturvallisuuden varmistamiseksi.
Sähkösulake on sähköpiiriin asennettu uhrautuva ylivirtasuoja. Se sisältää erityisesti suunnitellun metallielementin, joka sulaa, kun virta ylittää ennalta määrätyn arvon.
Kun sulakeelementti sulaa, virtapiiri avautuu, pysäyttäen sähkön virtauksen ja suojaten kytkettyjä laitteita ylikuumenemiselta, tulipalovaaralta ja katastrofaalisilta vioittumisilta.
Toisin kuin katkaisijat, jotka voidaan nollata laukaisun jälkeen, useimmat sulakkeet on vaihdettava käytön jälkeen. Niiden yksinkertaisuus, luotettavuus ja nopea reagointi tekevät niistä kuitenkin olennaisen osan monissa sähköjärjestelmissä.
Sähkösulakkeen toimintaperiaate perustuu sähkövirran lämmitysvaikutukseen.
Normaaleissa käyttöolosuhteissa varokeelementti kuljettaa virtaa turvallisesti ilman vaurioita. Kun ylikuormitus tai oikosulku tapahtuu, liiallinen virta tuottaa lämpöä sulakeelementtiin.
Kun lämpötila nousee yli suunnittelukynnyksen, sulake-elementti sulaa ja katkaisee piirin.
Suojausprosessi tapahtuu yleensä seuraavasti:
Tämä nopea keskeytys minimoi lämpörasituksen ja vähentää tulipalon tai laitevian riskiä.
Sähköjärjestelmiin kohdistuu lukuisia riskejä, kuten oikosulkuja, ylikuormitusolosuhteita, eristyshäiriöitä ja odottamattomia laitteiden toimintahäiriöitä. Ilman asianmukaista suojausta nämä tapahtumat voivat johtaa kalliisiin korjauksiin ja vaarallisiin turvallisuusriskeihin.
Sähkösulakkeiden tärkeimpiä etuja ovat:
Teollisuuslaitoksissa tehokas sulakkeiden suojaus tarkoittaa usein kalliiden seisokkien välttämistä ja tuotannon jatkuvuuden ylläpitämistä.
Eri sovellukset vaativat erilaisia sulakkeita. Saatavilla olevien vaihtoehtojen ymmärtäminen auttaa varmistamaan oikean suojan.
| Sulakkeen tyyppi | Kuvaus | Tyypillinen sovellus |
|---|---|---|
| Kasetin sulake | Mukana oleva sylinterimäinen sulake metallisilla päätykannilla. | Teollisuuslaitteet ja sähkönjakelu. |
| Korkeajännitesulake | Suunniteltu keski- ja suurjänniteverkkoihin. | Muuntajat ja sähköasemat. |
| Terän sulake | Kompakti muovirunkoinen sulake. | Autojen sähköjärjestelmät. |
| Lasi sulake | Läpinäkyvä runko mahdollistaa silmämääräisen tarkastuksen. | Kulutuselektroniikka. |
| Nollattava sulake | Palauttaa toiminnan automaattisesti jäähdytyksen jälkeen. | Elektroniset laitteet ja viestintäjärjestelmät. |
| Puolijohdesulake | Erittäin nopea toiminta herkälle elektroniikalle. | Tehonmuuntimet ja taajuusmuuttajat. |
| Ominaisuus | Vakiosulake | Nopeasti toimiva sulake | Aikaviiveen sulake |
|---|---|---|---|
| Vastausnopeus | Kohtalainen | Erittäin nopea | Viivästynyt |
| Oikosulkusuojaus | Erinomainen | Erinomainen | Erinomainen |
| Käsittelee syöttövirtaa | Rajoitettu | Huono | Erinomainen |
| Moottorisovellukset | Sopiva | Ei ihanteellinen | Erittäin sopiva |
| Elektroniset laitteet | Hyvä | Erinomainen | Rajoitettu |
Sähkösulakkeita käytetään lähes kaikilla toimialoilla, joilla on sähköä.
Yleisiä sovelluksia ovat:
Muuntajaasennuksissa oikein valitut sulakkeet auttavat eristämään vikoja nopeasti ja suojaamaan arvokkaita laitteita vakavilta vaurioilta.
Sopivan sulakkeen valitseminen vaatii muutakin kuin vain virtaluokituksen sovittamista. Useita teknisiä tekijöitä tulee arvioida huolellisesti.
Tärkeitä huomioita ovat mm.
Esimerkiksi moottoripiireissä on usein suuria käynnistysvirtoja. Tällaisissa tapauksissa viivesulake voi olla sopivampi kuin nopeatoiminen sulake, koska se sallii tilapäiset syöttövirrat ja tarjoaa silti vikasuojan.
Suunnittelutiimien tulee aina tarkistaa laitteiden tekniset tiedot ja sovellettavat sähköstandardit ennen lopullisen valinnan tekemistä.
Väärä sulakkeen valinta voi vaarantaa sekä turvallisuuden että laitteiden luotettavuuden.
Jotkut yleisimmistä virheistä ovat:
Nämä virheet voivat aiheuttaa häiriöitä, laitevaurioita tai vaarallisia käyttöolosuhteita.
Vaikka sähkösulakkeet ovat suhteellisen huoltovapaita, säännöllinen tarkastus on edelleen tärkeää luotettavan toiminnan varmistamiseksi.
Älä koskaan vaihda sulaketta korkeamman nimellisarvon omaavaan vaihtoehtoon vain toistuvan toiminnan estämiseksi. Taustalla oleva sähköongelma tulee aina tunnistaa ja korjata.
Q1: Mikä on sähkösulakkeen päätarkoitus?
Sähkösulake suojaa piirejä ja laitteita katkaisemalla virran, kun järjestelmän läpi kulkee liikaa virtaa.
Q2: Miten sulake eroaa katkaisijasta?
Sulake sulaa ja se on yleensä vaihdettava käytön jälkeen, kun taas katkaisija voidaan yleensä nollata ja käyttää uudelleen.
Q3: Voiko sulake estää sähköpalot?
Kyllä. Oikein valittu sulake auttaa vähentämään ylikuumenevien johtimien ja laitteiden aiheuttamia paloriskejä katkaisemalla vaaralliset ylivirtaolosuhteet nopeasti.
Q4: Mistä tiedän, onko sulake palanut?
Silmämääräinen tarkastus, jatkuvuustestaus tai sähködiagnostiikka voivat auttaa määrittämään, onko sulakeelementti avautunut.

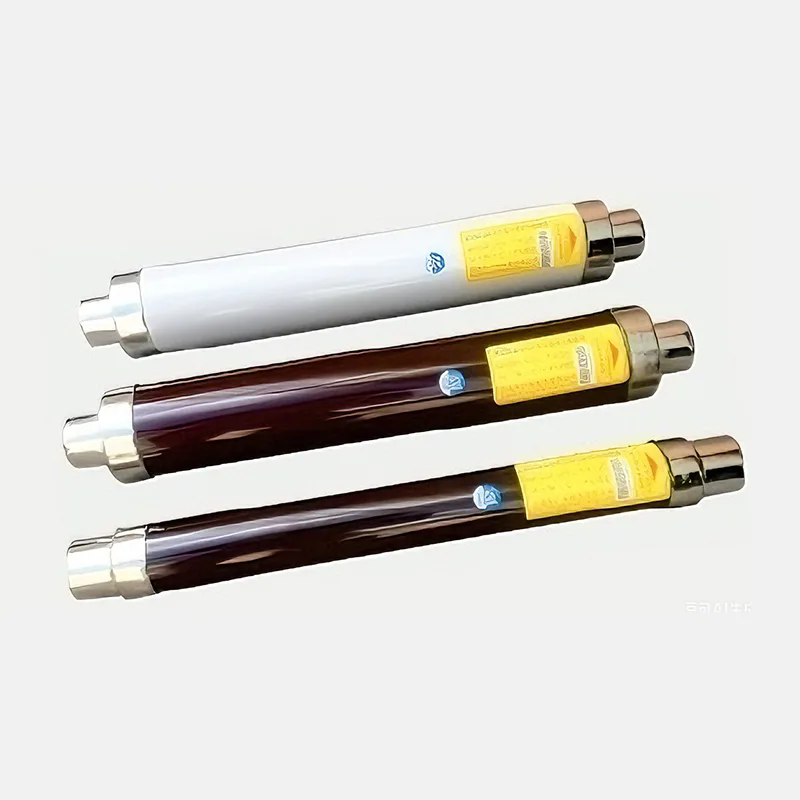

Q5: Soveltuvatko suurjännitesulakkeet muuntajan suojaamiseen?
Kyllä. Suurjännitevirtaa rajoittavia sulakkeita käytetään yleisesti muuntajien ja muiden keskijännitelaitteiden suojaamiseen.
Q6: Kuinka usein sulakkeet tulee tarkastaa?
Tarkastustiheys riippuu käyttöolosuhteista, mutta rutiinitarkastukset tulee sisällyttää ennaltaehkäiseviin huolto-ohjelmiin.
Sähkösulakkeet ovat edelleen yksi tehokkaimmista ja luotettavimmista tavoista suojata sähköjärjestelmiä ylikuormitukselta ja oikosululta. Niiden kyky reagoida nopeasti vikatiloihin auttaa suojaamaan laitteita, vähentämään käyttöriskejä ja parantamaan järjestelmän yleistä luotettavuutta.
Teollisuusmuuntajista ja kytkinlaitteista uusiutuvan energian asennuksiin ja edistyneisiin tuotantolaitoksiin oikean sulakkeen valitseminen voi vaikuttaa merkittävästi turvallisuuteen ja suorituskykyyn.
