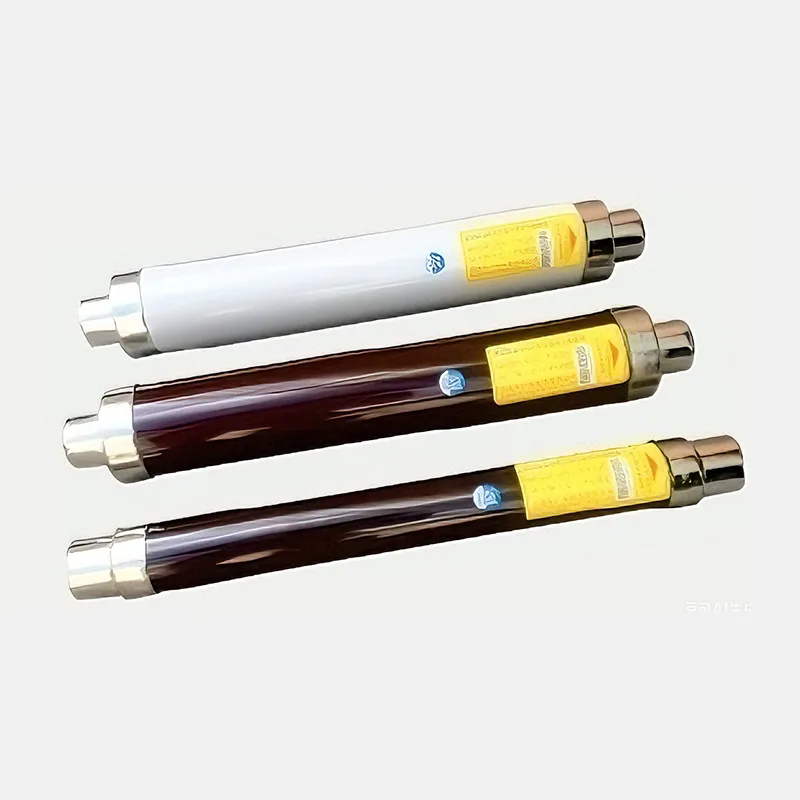

Artikkelin tiivistelmä: A muuntajan sulakeon kompakti mutta kriittinen suojalaite, joka on suunniteltu irrottamaan muuntaja sähköjärjestelmästä, kun esiintyy epänormaalit virtaolosuhteet. Oikein valitut sulakkeet voivat rajoittaa oikosulkuenergiaa, vähentää lämpö- ja mekaanista rasitusta, estää vakavien vikojen aiheuttamia vaurioita ja auttaa ylläpitämään ympäröivän jakeluverkon vakautta. Tässä artikkelissa kerrotaan, miten muuntajan sulakkeet toimivat, missä niitä käytetään, kuinka valita oikea tyyppi ja mitä käytännön tekijöitä insinöörien tulee ottaa huomioon suunniteltaessa luotettavaa muuntajan suojausjärjestelmää.
A muuntajan sulakeon sähkösuojakomponentti, jota käytetään muuntajan katkaisemiseen, kun virta nousee yli turvallisen käyttötilan. Se asennetaan tavallisesti jakelumuuntajien, jännitemuuntajien, öljymuuntajien, kuivatyyppisten muuntajien ja niihin liittyvien keskijännitelaitteiden ensiö- tai suurjännitepuolelle.
Perusperiaate on yksinkertainen: sulake sisältää erityisesti suunnitellun sulakeelementin, joka reagoi liialliseen virtaan. Kun virta ja siitä aiheutuva kuumennus ylittävät elementin suunnitellut toiminta-ominaisuudet, elementti sulaa ja katkaisee sähköpiirin. Sulakerakenteesta riippuen valokaaren sammutusaine ja virtaa rajoittava rakenne auttavat sitten sammuttamaan sähkökaaren ja säätelemään keskeytyksen aikana vapautuvaa energiaa.
Tämä yksinkertainen toimintaperiaate tarjoaa tärkeän edun. Muuntajan sulake ei vaadi monimutkaista ohjauspiiriä suorittaakseen perussuojaustehtävänsä. Oikein määriteltynä se voi reagoida nopeasti vakaviin vioihin samalla kun se pysyy vakaana muuntajan normaalin toiminnan aikana.
Jakeluverkoissa tällä on merkitystä, koska muuntajavika voi vaikuttaa useampaan kuin yhteen laitteeseen. Vakava sisäinen vika voi vaurioittaa käämityksiä, eristeitä, läpivientejä, kaapeleita tai kojeistoja ja aiheuttaa pitkäaikaisen katkoksen muille samaan verkkoon kytketyille kuormille.
Tästä syystä muuntajan sulakkeita pidetään yleensä osana laajempaa suojausstrategiaa eikä eristettynä komponenttina. Asennuksesta riippuen ne voivat toimia yhdessä kuormakytkinten, katkaisijoiden, ylijännitesuojainten, releiden ja toisiopuolen suojalaitteiden kanssa.
Muuntajasulakkeen toiminta voidaan ymmärtää useassa vaiheessa.
Suurjännitevirtaa rajoittavissa malleissa keskeytysprosessi voi tapahtua erittäin nopeasti. Tavoitteena ei ole vain avata piiri, vaan vähentää suojattuun muuntajaan saapuvan vikaenergian määrää.
Tämä on erityisen tärkeää suurten oikosulkujen yhteydessä. Ilman riittävää suojausta tuloksena oleva virta voi tuottaa voimakkaita sähkömagneettisia voimia ja lämpörasitusta muuntajan käämeissä. Nopea keskeytys voi vähentää näitä rasituksia ja auttaa estämään suhteellisen paikallisen vian kehittymisen laajaksi laitevaurioksi.
Muuntajan sulake voi käsitellä useita epänormaaleja käyttöolosuhteita, vaikka tarkka suojauskyky riippuu sen rakenteesta, nimellisarvosta, asennuspaikasta ja koordinaatiosta muiden suojalaitteiden kanssa.
Oikosulku voi tuottaa monta kertaa suurempia virtoja kuin normaali muuntajan kuormitusvirta. Sopiva suurjännitevirtaa rajoittava sulake on suunniteltu katkaisemaan tällaiset vikavirrat ennen kuin ne aiheuttavat liiallisia lämpö- ja mekaanisia vaurioita.
Jatkuvat tai toistuvat ylikuormitukset voivat nostaa muuntajan lämpötilaa ja nopeuttaa eristeen ikääntymistä. Tietyt muuntajan sulakemallit tarjoavat ylikuormitussuojan määriteltyjen aika-virtaominaisuuksien mukaisesti, mikä mahdollistaa tilapäiset käyttöolosuhteet, kun piiri katkaistaan, kun epänormaali ylikuormitus jatkuu.
Käämihäiriöt, eristyksen rikkoutuminen ja muut sisäiset ongelmat voivat luoda vaarallisia virtaolosuhteita. Ensisijainen sulakesuojaus voi irrottaa viallisen muuntajan jakeluverkosta ja rajoittaa vian seurauksia.
Muuntajan suojaaminen auttaa myös suojaamaan ylävirtaan ja viereisiä laitteita. Oikein koordinoitu sulake voi eristää viallisen muuntajan irrottamatta tarpeettomasti verkon terveitä osia.
Sulake-suojausta ei kuitenkaan pidä nähdä kaikkien muiden suojalaitteiden yleisenä korvikkeena. Muuntajan suojausvaatimukset vaihtelevat muuntajan kapasiteetin, jännitetason, maadoitusjärjestelyn, verkkovikatason ja sovellettavien sähköstandardien mukaan.
Eri muuntajat vaativat erilaisia sulakkeiden ominaisuuksia. Sulakkeen valitseminen yksinkertaisesti siksi, että sen jännite ja virta näyttävät samanlaisilta kuin muuntajan nimellisarvo, voi johtaa huonoon suojaukseen tai häiritsevään toimintaan.
| Sulakkeen tyyppi | Tyypillinen sovellus | Pääsuojaustoiminto | Tyypillinen huomio |
|---|---|---|---|
| PT suojasulake | Jännitemuuntajat ja mittausjärjestelmät | Ensisijainen oikosulkusuojaus | Pieni käyttövirta ja tarkat suojaominaisuudet |
| Virtaa rajoittava muuntajan sulake | Keskijännitteiset tehomuuntajat ja kojeistot | Oikosulku ja valittu ylikuormitussuoja | Keskeytyskapasiteetti ja virtaa rajoittava suorituskyky |
| Öljyupotettu muuntajan sulake | Öljytäytteiset jakelumuuntajat | Oikosulkusuojaus ja ylikuormitussuoja | Öljyn yhteensopivuus, tiivistys, lämpötila ja asennusrakenne |
| Ylikuormitussuojasulake | Öljyllä upotetut muuntajat vaihtelevilla kuormilla | Terminen ylikuormitussuoja | Aikavirran ominaisuudet ja muuntajan lämpökäyttäytyminen |
Esimerkiksi suurjännitevirtaa rajoittavia sulakkeita voidaan käyttää keskijännitekojeistoissa, rengaspääyksiköissä ja esivalmistetuissa sähköasemissa. Öljyllä upotetut sovellukset vaativat lisäharkintaa, koska sulake toimii ympäristössä, jossa eristys, lämpötila, paine, tiivistys ja materiaalien yhteensopivuus vaikuttavat pitkällä aikavälillä.
Oikea valinta on yksi tärkeimmistä muuntajan suojauksen tekijöistä. Sulakkeen on pysyttävä vakaana normaaleissa käyttöolosuhteissa, samalla kun se reagoi riittävän nopeasti epänormaaleihin virtoihin.
Insinöörien tulee arvioida seuraavat parametrit ennen muuntajan sulakkeen määrittämistä:
Yleinen virhe on valita sulake vain muuntajan nimellisvirran perusteella. Varsinainen suojausongelma on monimutkaisempi, koska sulakkeen on erotettava hyväksyttävät tilapäiset tapahtumat ja jatkuvat tai vakavat keskeytystä vaativat viat.
Muuntajan jännittäminen voi tuottaa tilapäisen magnetoivan syöttövirran. Tämä virta ei välttämättä ole vika, mutta sen suuruus voi olla huomattavasti suurempi kuin muuntajan normaali käyttövirta.
Jos sulake valitaan ottamatta huomioon inrush-käyttäytymistä, sulake voi toimia muuntajan jännityksen aikana. Tällainen häiritsevä toiminta voi aiheuttaa tarpeettomia katkoksia, lisätä huoltotöitä ja heikentää suojausjärjestelmän luotettavuutta.
Siksi sulakkeen aika-virtakäyrä on arvioitava suhteessa muuntajan odotettuihin jännitysominaisuuksiin.
Hyvin suunniteltu suojajärjestelmä etsii käytännöllistä tasapainoa:
Koska muuntajan rakenne, sydämen rakenne, kapasiteetti, järjestelmän impedanssi ja kytkentäolosuhteet eroavat toisistaan, sulakkeen valinnan tulisi perustua todellisiin laitetietoihin yleisen nyrkkisääntön sijaan.
Muuntajasulakkeet voidaan asentaa eri asentoihin muuntajan suunnittelusta ja suojaarkkitehtuurista riippuen.
Keskijännitejakelujärjestelmissä suurjännitekojeiston sisään voidaan asentaa virtaa rajoittavia sulakkeita. Ne voidaan koordinoida kuormakytkinten tai alipainekontaktoreiden kanssa kompaktin muuntajan suojajärjestelyn luomiseksi.
Tietyissä öljyllä upotettavissa muuntajissa sulakkeet voidaan asentaa muuntajasäiliön sisään. Sulake on siksi suunniteltava yhteensopivaksi eristysöljyn ja odotettujen lämpö- ja paineolosuhteiden kanssa.
Joissakin muuntajan suojajärjestelyissä käytetään sulakkeita, jotka on sijoitettu suurjänniteliitännän tai holkkirakenteen ympärille. Mekaaniset mitat, sähkövälykset ja ympäristöolosuhteet on harkittava huolellisesti.
Jännitemuuntajilla on erilaiset sähköiset ominaisuudet kuin tehomuuntajilla ja ne toimivat normaalisti paljon pienemmällä virralla. Siksi käytetään erityisiä suurjännitteisiä virtaa rajoittavia sulakkeita asianmukaisen ensisijaisen suojauksen aikaansaamiseksi.
Seuraava yleiskatsaus voi auttaa insinöörejä tunnistamaan eri muuntajasulakkeiden yleisen roolin alustavan laitevalinnan aikana.
| Valintatekijä | Miksi sillä on merkitystä | Mahdollinen ongelma, jos se jätetään huomioimatta |
|---|---|---|
| Jännitteen luokitus | Varmistaa sopivan eristyksen ja keskeytyksen | Epäturvallinen tai epäluotettava keskeytys |
| Nykyinen luokitus | Mahdollistaa normaalin muuntajan kuormitusvirran | Häiritsevä toiminta tai riittämätön suojaus |
| Katkaisukapasiteetti | Määrittää, voiko sulake katkaista mahdollisen vikavirran turvallisesti | Vakavan keskeytyksen epäonnistumisen riski |
| Aika-virtakäyrä | Ohjaa reagointia ylikuormitukseen ja vikatilanteisiin | Huono koordinaatio tai tarpeettomia katkoksia |
| Hyökkäystoleranssi | Estää toiminnan muuntajan jännityksen aikana | Toistuva häiritsevä sulakkeen toiminta |
| Ympäristön yhteensopivuus | Tukee vakaata toimintaa todellisissa työpaikan olosuhteissa | Nopeutunut ikääntyminen tai epäluotettava toiminta |
Oikein valittu sulake on vain yksi osa luotettavaa muuntajan suojausta. Asennuksen laatu, järjestelmän koordinointi, tarkastukset ja vaihtotoimenpiteet vaikuttavat myös kokonaistulokseen.
Älä vaihda viallista sulaketta vain sovittamalla sen fyysiset mitat. Myös sähköarvojen, rakenteen, käyttöominaisuuksien ja sovellusvaatimusten on vastattava toisiaan.
Ulkoasemat voivat altistaa laitteet kosteudelle, pölylle, lämpötilan muutoksille ja muille ympäristörasituksille. Sisäasennuksilla voi olla erilaisia ilmanvaihtoon, kotelointiin ja tilaan liittyviä vaatimuksia.
Muuntajan ensisijainen suojaus tulee harkita yhdessä toisiosulakkeiden, katkaisijoiden, syöttösuojauksen ja ylävirran suojauksen kanssa. Huono koordinaatio voi saada terveen syöttölaitteen tai koko sähköaseman osan laukeamaan tarpeettomasti.
Löysät tai väärin asennetut sähköliitännät voivat aiheuttaa epänormaalia lämpenemistä ja tarpeettomia häviöitä. Huollon aikana teknikkojen tulee noudattaa valmistajan asennusvaatimuksia ja soveltuvia sähköturvallisuusmenettelyjä.
Palanutta muuntajan sulaketta ei pidä automaattisesti käsitellä komponenttina, joka tarvitsee vain vaihtoa. Taustalla voi olla muuntajavika, kaapelivika, ylikuormitus, eristysongelma tai muu epänormaali tila.
Sulakkeen vaihtaminen ilman alkavaa tapahtumaa voi luoda vaarallisen toistuvan vikatilanteen.
Huixing Zhongdian (Beijing) Electric Co., Ltd.tarjoaa muuntajasulakeratkaisuja keski- ja suurjännitesovelluksiin. Sen tuotevalikoima kattaa erikoistuneet sulakemallit, jotka on tarkoitettu erilaisiin muuntajien suojausvaatimuksiin, mukaan lukien jännitemuuntajasuojaus, tehomuuntajan suojaus, öljyupotetut muuntajasovellukset ja ylikuormitussuoja.
Yhtiön tuotetiedon mukaan muuntajavarokevalikoima kattaa sovellukset pienjännitejakelulaitteistoista keski- ja suurjännitejärjestelmiin, sisäkäyttöön tarkoitettuihin kojeistoihin, rengaspääyksiköihin, esivalmistettuihin sähköasemeihin, muuntajasäiliöihin, suurjänniteläpivienteihin ja mittaukseen liittyviin laitteisiin.
Tuotevalikoimaan kuuluu suurjännitevirtaa rajoittavia sulakkeita jännitemuuntajille, tehomuuntajille ja öljymuuntajille. Tietyt mallit on tarkoitettu järjestelmiin, joiden jännite on 40,5 kV, kun taas saatavilla olevat virtaluokat vaihtelevat sulakeperheen ja sovelluksen mukaan.
Insinööreille ja hankintatiimeille tämä laaja tuotevalikoima voi olla hyödyllinen, kun projekti vaatii erilaisia sulakeominaisuuksia useissa muuntajakokoonpanoissa.
Tärkeät valintatekijät tulee silti vahvistaa jokaiselle hankkeelle, mukaan lukien:
Räätälöityjen muuntajan suojausprojektien yhteydessä on välttämätöntä ilmoittaa valmistajalle täydelliset sähkö- ja ympäristövaatimukset. Tämä antaa toimittajalle tarpeeksi tietoa suositellakseen sopivaa sulakerakennetta sen sijaan, että luottaisi vain nimellisvirran arvoon.
Ensisijainen tarkoitus on irrottaa muuntaja, kun vian aiheuttama liikavirta tai sulakkeen rakenteesta riippuen ylikuormitus saavuttaa sulakkeen toiminta-ominaisuudet. Tämä auttaa rajoittamaan muuntajan vaurioita ja estämään vian vaikuttamisen laajempaan sähköverkkoon.
Jotkut muuntajasulakkeet tarjoavat sekä ylikuormitus- että oikosulkusuojauksen, kun taas toiset on optimoitu tiettyjä vikatilanteita varten. Todellinen suojaustoiminto riippuu sulakkeen tyypistä, aikavirran ominaisuuksista, muuntajan sovelluksesta ja järjestelmän suunnittelusta.
Katkaisukyky ilmaisee vikavirran tason, jonka sulake on suunniteltu katkaisemaan turvallisesti tietyissä olosuhteissa. Jos mahdollinen vikavirta asennuskohdassa ylittää sulakkeen katkaisukyvyn, suojajärjestelmä ei välttämättä toimi tarkoitetulla tavalla.
Muuntajan jännittäminen voi tuottaa magnetoivaa syöttövirtaa. Jos valitulla sulakkeella ei ole asianmukaista käynnistystoleranssia tai sen aikavirtaominaisuudet ovat epäsopivia, se voi toimia normaalin jännityksen aikana.
Kyllä. Erikoissulakkeet voidaan asentaa öljyllä upotettuihin muuntajiin tai niiden ympärille. Tällaisten tuotteiden on oltava yhteensopivia eristävän öljyn kanssa ja sopia odotettuun lämpötilaan, paineeseen, sähköisiin ja mekaanisiin olosuhteisiin.
Vaihtamisen tulisi perustua alkuperäisten laitteiden spesifikaatioihin ja todellisiin suojavaatimuksiin pelkän fyysisen ulkonäön sijaan. Jännitteen nimellisarvo, nimellisvirta, katkaisukyky, sulakkeen ominaisuudet, asennustapa ja koordinointi tulee tarkistaa.
Ei. Sulake katkaisee virran sulattamalla sulakeelementtinsä ja se on yleensä vaihdettava käytön jälkeen. Katkaisija käyttää kytkentämekanismia, ja se voidaan yleensä nollata vian jälkeen tarkastuksen ja valmistajan vaatimusten mukaisesti. Molempia laitteita voidaan käyttää yhdessä koordinoiduissa suojajärjestelmissä.
Hyödyllisiä tietoja ovat muuntajan kapasiteetti, ensiöjännite, toisiojännite, nimellisvirta, järjestelmän taajuus, asennuspaikka, muuntajan tyyppi, käytettävissä oleva vikavirta, vaadittu suojatoiminto, olemassa olevat kytkinlaitteet ja sovellettavat standardit.
Ei. Muuntajasovellukset vaihtelevat merkittävästi. Jännitemuuntajan sulakkeella voi olla hyvin erilaiset sähköiset ominaisuudet kuin suuritehoiseen jakelumuuntajaan suunnitellulla sulakkeella. Oikea sovitus on välttämätöntä luotettavan suojan kannalta.
Koordinointi auttaa varmistamaan, että vikaa lähinnä oleva suojalaite toimii ensimmäisenä mahdollisuuksien mukaan. Tämä voi vähentää tarpeettomia katkoksia ja mahdollistaa sähköjärjestelmän terveiden osien pysymisen jännitteisenä.
Muuntajan sulake on suhteellisen kompakti komponentti, jolla on tärkeä rooli sähkösuojauksessa. Sen arvo johtuu sen kyvystä reagoida epänormaaleihin virtaolosuhteisiin, eristää vialliset muuntajat ja vähentää virtaa rajoittavissa sovelluksissa suojatun laitteen energiaa.
Luotettava suojaus riippuu kuitenkin muustakin kuin oikean nimellisvirran sulakkeen valinnasta. Jänniteluokitus, katkaisukyky, aika-virtaominaisuudet, muuntajan kytkentä, vikataso, asennusympäristö, muuntajan rakenne ja koordinointi muiden suojalaitteiden kanssa on otettava huomioon.
Keski- ja suurjännitemuuntajaprojekteissa oikean sulakkeen valitseminen suunnitteluvaiheessa voi vähentää häiritsevän toiminnan riskiä, parantaa vikojen eristämistä ja tukea luotettavampaa virranjakoa.
