Huixingtarjoaa voimalaiteratkaisuja siirto- ja jakelujärjestelmiin, mukaan lukienKorkeajännitekatkaisijasuunniteltu ulkosähköasemille ja suurjänniteprojekteihin. Käyttämällä kuollutta säiliötä SF₆-kaasukatkaisijaa ja kaksikaarisammutustekniikkaa, tämä laite auttaa ohjaamaan sähköpiirejä, katkaisemaan oikosulkuviat ja tukemaan luotettavaa verkon toimintaa. Sen toimintaperiaatteiden, teknisten spesifikaatioiden ja valintakriteerien ymmärtäminen mahdollistaa sähköyhtiöiden, EPC-urakoitsijoiden ja teollisuuden sähkönkäyttäjien tekevän tietoisia ostopäätöksiä.
Korkeajännitekatkaisija on olennainen suojalaite nykyaikaisissa sähköjärjestelmissä. Se kytkee piirejä normaalin toiminnan aikana ja katkaisee vikavirrat, kun epänormaalit sähköolosuhteet ilmenevät. Huixingin kuollut tankki SF₆ -kaasun suurjännitekatkaisijavalikoima kattaa nimellisjännitetasot 40,5 kV - 245 kV, ja nimelliset oikosulkukatkaisijat vaihtelevat 25 kA - 63 kA. Sen kaksikaarisammutusrakenne yhdistää omaenergia- ja puffer-tyyppiset periaatteet luotettavan keskeytyksen tukemiseksi erilaisissa vikatilanteissa. Tämä opas selittää toimintamekanismin, tärkeimmät edut, sovellukset, tekniset parametrit, valintanäkökohdat ja huoltokäytännöt, jotka sähköinsinöörien ja projektin ostajien tulee ymmärtää ennen katkaisijan valintaa.
Korkeajännitekatkaisin on kytkentä- ja suojalaite, joka on suunniteltu muodostamaan, kuljettamaan ja katkaisemaan sähkövirtaa suurjännitejärjestelmissä. Toisin kuin perinteiset kytkimet, sen on kyettävä katkaisemaan vikavirrat, jotka voivat nousta erittäin korkeiksi oikosulkujen aikana.
Vian ilmetessä suojajärjestelmä havaitsee epänormaalit sähköolosuhteet ja lähettää laukaisukäskyn katkaisijalle. Sen toimintamekanismi erottaa koskettimet, ja kaarensammutusjärjestelmä sammuttaa katkoksen aikana muodostuneen sähkökaaren. Tämä prosessi eristää vahingoittuneen piirin ja auttaa rajoittamaan muuntajien, siirtolinjojen, virtakiskojen ja muiden kytkettyjen laitteiden vaurioita.

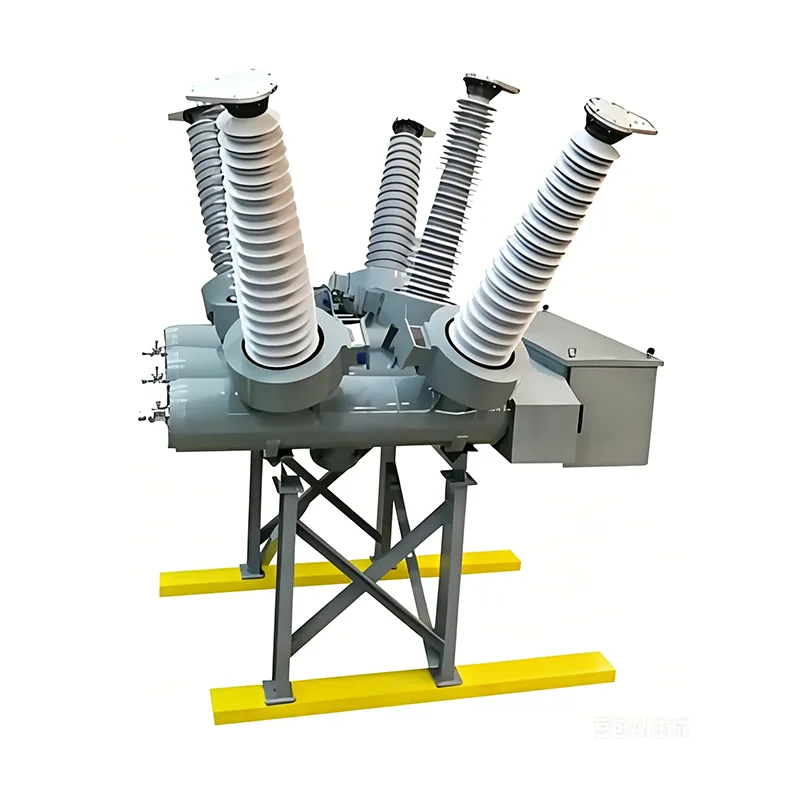

Huixingin esitelty ratkaisu käyttää akuolleen säiliön SF₆-kaasukatkaisija. Kuolleen säiliön mallissa katkaisijakokoonpano on sijoitettu maadoitettuun metallikoteloon. SF₆-kaasu toimii eristävänä ja valokaaren sammutusaineena määritellyssä tuotesuunnittelussa.
Sähkölaitoksissa ja teollisuussuunnitteluprojekteissa oikean katkaisijan valinta on välttämätöntä luotettavan vikasuojauksen, toiminnan joustavuuden ja koordinoidun sähköjärjestelmän suorituskyvyn saavuttamiseksi.
Lue lisää Huixingin suurjännitekatkaisijasta ja sen saatavilla olevista teknisistä kokoonpanoista.
Toimintaprosessissa yhdistyvät sähköiset suojasignaalit, mekaaninen käyttöjärjestelmä ja valokaaren sammutusmekanismi. Jokaisen osan on reagoitava oikein varmistaakseen, että katkaisija katkaisee virran turvallisesti.
Normaalin toiminnan aikana katkaisijan koskettimet pysyvät kiinni, jolloin virta pääsee kulkemaan piirin läpi. Laitteen on kestettävä määritetty nimellisvirta ylittämättä sovellettavia lämpötilan nousu- ja käyttörajoja.
Suojareleet valvovat sähköisiä parametreja, kuten virtaa ja jännitettä. Kun oikosulku tai muu epänormaali tila täyttää määritetyt suojauskriteerit, rele lähettää laukaisusignaalin katkaisijan ohjausmekanismiin.
Laukaisukäskyn saatuaan käyttömekanismi erottaa koskettimet. Niiden väliin muodostuu sähkökaari, koska virta jatkuu ionisoidun väliaineen läpi lyhyen ajan. Katkaisijan katkaisijan on ohjattava ja sammutettava tämä valokaari tehokkaasti.
Huixingin tuotteessa käytetään kaksikaarisammutusmenetelmää, jossa yhdistyvät omaenergia- ja puffer-tyyppiset periaatteet. Suuremmissa oikosulkuvirtaolosuhteissa valokaaren tuottama lämpö auttaa laajentamaan SF₆-kaasua ja luomaan nopean kaasuvirran. Pienemmissä vikavirtaolosuhteissa mekaaninen puristus synnyttää suunnatun kaasusuihkun kaarialueen jäähdyttämiseksi.
Kun kaari on sammunut, koskettimien välisen raon on palautettava riittävä dielektrinen lujuus kestääkseen ohimenevän palautusjännitteen. Tämä auttaa estämään valokaaren uudelleen syttymisen ja tukee onnistunutta vian eristämistä.
Ulkoisissa lähetys- ja muunnosprojekteissa katkaisijoiden suorituskyky vaikuttaa järjestelmän turvallisuuteen, kunnossapidon suunnitteluun ja pitkän aikavälin käyttökustannuksiin. Sopivasti määritellyn kuolleen tankin SF₆-katkaisijan tärkeimmät edut ovat seuraavat.
Nämä edut riippuvat oikeasta suunnittelusta, asennuksesta, käyttöönotosta ja huollosta. Katkaisija tulee aina valita varsinaisen verkkotutkimuksen ja sovellettavien projektistandardien mukaan eikä pelkästään yleisten tuotekuvausten perusteella.
Suurjännitekatkaisijoita käytetään aina, kun sähköverkot vaativat hallittua kytkentää ja luotettavaa vikavirtojen katkaisua. Huixingin kuollut tankki SF₆ -mallit on tarkoitettu ensisijaisesti ulkosähköasemille sekä voimansiirto- ja muunnosprojekteihin.
Sähköasemat käyttävät katkaisijoita ohjaamaan saapuvia ja lähteviä syöttöjä, muuntajapiirejä ja virtakisko-osia. Ne auttavat eristämään vikoja ja sallivat verkon vaikuttamattomien osien pysyä käytössä, kun suojaus- ja kytkentäjärjestelmä sen sallii.
Suuret teollisuuslaitokset ja teollisuuspuistot saattavat vaatia suurjänniteliitäntöjä tuotantolaitteiden, suurten moottoreiden ja jakelumuuntajien tukemiseksi. Oikein mitoitettu katkaisija tarjoaa tärkeän suojakerroksen näille sähköasennuksille.
Aurinko- ja tuulivoimaprojektit vaativat kytkentä- ja suojalaitteita tuotantolaitosten, keräinjärjestelmien, muuntajien ja verkkoliitäntäpisteen välillä. Katkaisijan valinnassa on otettava huomioon projektin jännitetaso, vikavirran osuus, suojauksen koordinointi ja käyttöolosuhteet.
Kun sähkölaitokset laajentavat sähköasemia tai korvaavat ikääntyviä laitteita, uusien katkaisijoiden on oltava yhteensopivia olemassa olevan verkon sähköluokituksen, fyysisen sijoittelun, ohjauspiirien ja suojausjärjestelmän kanssa.
Jokaisessa sovelluksessa insinöörien tulee tarkistaa, täyttääkö valittu malli projektin vikatason, eristysvaatimukset, kytkentätehtävät ja ympäristöolosuhteet.
Sähköinsinöörien tulisi arvioida enemmän kuin nimellisjännite verrattaessa suurjännitekatkaisijoita. Katkaisukyky, jatkuva virta, eristyskestävyys, käyttöajat, mekaaninen kestävyys ja ohjausvaatimukset vaikuttavat kaikki soveltuvuuteen.
| Tekninen parametri | Huixing-tuotetiedot | Miksi sillä on merkitystä |
|---|---|---|
| Nimellisjännitealue | 40,5–245 kV | On vastattava järjestelmän jänniteluokkaa ja eristyksen koordinointivaatimuksia. |
| Nimellisvirran alue | 1 600–4 000 A mallista riippuen | Määrittää määritetyn jatkuvan virransiirtokyvyn. |
| Nimellinen oikosulkukatkaisuvirta | 25–63 kA mallista riippuen | Sen on oltava riittävä asennuspisteen mahdolliseen oikosulkuvirtaan. |
| Nimellistaajuus | 50/60 Hz | Sen on vastattava sähköjärjestelmän taajuutta. |
| Tehotaajuuskestojännite | Mallikohtainen; julkaistut arvot sisältävät 140 kV ja korkeammat tasot | Tukee eristyksen suorituskyvyn arviointia tietyissä testiolosuhteissa. |
| Salamaimpulssin kestojännite | Mallikohtainen; julkaistut arvot vaihtelevat 325 kV ja 1 050 kV välillä | Osoittaa eristysjärjestelmän määritellyn kyvyn kestää impulssiylijännitteitä. |
| Mekaaninen kestävyys | 6000 käyttöjaksoa lueteltu | Auttaa arvioimaan mekaanista käyttöikää määritellyissä testiolosuhteissa. |
| Aukioloaika | 30 ms tai vähemmän, kuten julkaistu | Vaikuttaa suojaukseen ja kytkentäsuorituskykyyn koko keskeytysjakson sisällä. |
| Taukoaika | 60 ms tai vähemmän, kuten julkaistu | Ilmaisee ajan, joka tarvitaan virran katkaisemiseen määritetyissä olosuhteissa. |
| Sovellettavat standardit | GB/T 1984 ja IEC 62271-100 on listattu | Tarjoaa perustan tuotteiden testauksen ja vaatimustenmukaisuusvaatimusten tarkistamiselle. |
Tärkeä valintahuomautus:Yllä olevat arvot ovat yhteenveto tuotesivusta, eivätkä ne ole täydellistä mallikohtaista arviointitaulukkoa. Yksittäiset arvot vaihtelevat jänniteluokan ja kokoonpanon mukaan. Ostajien tulee pyytää viimeisin tekninen tietolomake ja vahvistaa kaikki vaaditut arvot tarkalle mallille ennen oston hyväksymistä.
Korkeajännitekatkaisijan valinta edellyttää koordinaatiota sähkösuunnittelutiimin, laitetoimittajan, projektiurakoitsijan ja käyttölaitoksen välillä. Seuraava tarkistuslista tarjoaa käytännön lähtökohdan.
Huixing tarjoaa tuotekonfiguraatioita erilaisiin jännite- ja virtavaatimuksiin, ja räätälöinnit ovat saatavilla tiettyihin projektiolosuhteisiin. Insinöörien tulee toimittaa verkon tekniset tiedot ja projektivaatimukset varmistaakseen, että ehdotettu katkaisija vastaa todellista sovellusta.
Jopa hyvin suunniteltu katkaisija vaatii asianmukaisen tarkastus- ja huolto-ohjelman. Huollon tiheyden ja laajuuden tulee noudattaa valmistajan ohjeita, sovellettavia määräyksiä, käyttöhistoriaa ja paikan riskiarviointia.
Tärkeitä huoltotoimenpiteitä voivat olla:
SF₆ on voimakas kasvihuonekaasu. Kaasun käsittelyn, vuotojen ehkäisyn, talteenoton ja hävittämisen tulee noudattaa soveltuvia ympäristömääräyksiä ja valmistajan menettelyjä. Kaikki korkeajännitteisiä laitteita tai paineistettua kaasua koskevat huollot on suoritettava pätevän henkilöstön hyväksyttyjen turvallisuusmenetelmien mukaisesti.
Ennakoiva huoltostrategia auttaa tunnistamaan kehittyvät ongelmat ennen kuin ne vaikuttavat laitteiden saatavuuteen ja tukee ennakoitavampaa elinkaarisuunnittelua.
Sen päätehtävänä on kytkeä sähköpiirejä ja katkaista vikavirtoja suojajärjestelmän niin vaatiessa. Se auttaa eristämään viat ja suojaamaan kytkettyjä laitteita epänormaalien sähköolosuhteiden seurauksilta.
Huixing listaa nimellisjännitevaihtoehdot 40,5 kV - 245 kV SF₆ -kaasukatkaisijavalikoimaansa. Tarkat arvot ja niihin liittyvät tekniset parametrit riippuvat valitusta mallista.
SF₆:lla on vahvat dielektriset ja kaarensammuttavat ominaisuudet, mikä tekee siitä sopivan tiettyihin suurjännitekatkosmalleihin. Koska se on myös voimakas kasvihuonekaasu, tehokas tiivistys, vuotojen seuranta, talteenotto ja vastuullinen käsittely ovat tärkeitä.
Nimellisvirta tarkoittaa virtaa, jonka katkaisija on suunniteltu kuljettamaan jatkuvasti tietyissä olosuhteissa. Nimellinen oikosulkukatkaisuvirta viittaa vikavirran tasoon, joka on suunniteltu keskeyttämään määritellyissä testiolosuhteissa. Molempien luokitusten on täytettävä järjestelmän vaatimukset.
Käytä asennuskohdalle laskettua mahdollista oikosulkuvirtaa ja tarkista sitten vaadittu arvo ja sovellettavat järjestelmäolosuhteet sähkösuunnittelutiimin kanssa. Valitun katkaisukapasiteetin tulee olla riittävä verkkovikatason ja määriteltyjen kytkentätehtävien kannalta.
Huixing osoittaa, että räätälöityjä tuotantoja on saatavilla tiettyihin teknisiin vaatimuksiin, mukaan lukien erityiset sähköparametrit ja haastavat ympäristöolosuhteet. Anna tarvittava jännite, virta, katkaisukyky, työpaikan olosuhteet ja projektidokumentaatio toteuttamiskelpoisuuden varmistamiseksi.
Huixingin tuotesivulla luetellaan GB/T 1984 ja IEC 62271-100. Ostajien tulee vahvistaa sovellettava painos, vaaditut tyyppitestiasiakirjat, paikalliset määräykset ja muut projektikohtaiset standardit ennen tilauksen tekemistä.
Suurjännitekatkaisija on kriittinen komponentti voimansiirto- ja jakelujärjestelmissä, ja se tukee normaaleja kytkentätoimintoja ja nopeita vikojen keskeytyksiä. Laitteita valitessaan insinöörien tulee arvioida nimellisjännite, jatkuva virta, oikosulkujen katkaisukyky, eristyskestävyys, toimintakyky, ympäristöolosuhteet ja huoltovaatimukset yhtenäisinä kriteereinä. Huixingin 40,5–245 kV jänniteluokat kattava SF₆-kaasukatkaisinvalikoima sisältää kaksikaarisammutusteknologian, joka tarjoaa vaihtoehtoja ulkosähköasemille, teollisuuden voimajärjestelmille, uusiutuvan energian liitäntöihin ja siirtoverkkoprojekteihin. Löydät sovelluksellesi sopivan kokoonpanon tutustumalla Huixingin suurjännitekatkaisijaratkaisuihin jaota meihin yhteyttäkeskustellaksesi teknisistä tiedoistasi, pyytää mallikohtaista dokumentaatiota ja saada sähköprojektillesi räätälöity tarjous.
-
