Globaalit sähköverkot ovat ennennäkemättömän paineen alla. Siirtyminen uusiutuvaan energiaan, ultrakorkeajännitteisten siirtoverkkojen laajeneminen ja äärimmäisten sääilmiöiden lisääntyminen ovat asettaneet ilmajohdoille vaatimuksia, joita perinteisiä johtimia ei ole koskaan suunniteltu kestämään.
Perinteiset alumiinijohtimet – pääasiassa puhtaat alumiinilangat (esim. 1350 luokka) – tarjoavat korkean sähkönjohtavuuden (61–65 % IACS), mutta kärsivät rajoitetusta vetolujuudesta, tyypillisesti alle 180 MPa. Tästä tulee kriittinen huolenaihe sovelluksissa, kuten pitkien jokien tai salmien ylityksissä, voimakkaasti jäätyillä alueilla ja korkean lämpötilan käyttöympäristöissä. Kun voimajohdot ulottuvat tuhansia metrejä haastavassa maastossa tai niiden on kestettävä suunnittelurajat ylittävät jääkuormat, lujuudella on yhtä paljon merkitystä kuin johtavuudella.
Avainkysymys on tämä: Voivatko lujat ja lämmönkestävät alumiiniseoskaapeliratkaisut voittaa mekaanisen suorituskyvyn ja sähkötehokkuuden välisen pitkäaikaisen kompromissin vastatakseen nykyaikaisten sähköverkkojen äärimmäisiin vaatimuksiin? Vastaus on yhä useammin kyllä, mutta taustalla olevan teknologian ymmärtäminen on välttämätöntä suunnittelu- ja hankintatiimille, jotka arvioivat johdinvaihtoehtoja seuraavaa projektiaan varten.
Tässä artikkelissa tarkastellaan materiaaliinnovaatioita, jotka muokkaavat alumiiniseossäikeislankateollisuutta teknisten eritelmien, markkinatietojen ja todellisten tapaustutkimusten tukemana, jotta voit tehdä tietoon perustuvia päätöksiä johtimien valinnasta sähköinfrastruktuuriprojekteihisi.
Perushaaste korkean suorituskyvyn yläjohtimien suunnittelussa on lujuuden ja johtavuuden käänteinen suhde. Al-Mg-Si-sarjan seokset (6xxx-sarja) saavuttavat 255–330 MPa:n vetolujuuden ja säilyttävät johtavuuden 30,45–33,35 MS/m, mikä tekee niistä ihanteellisen valinnan lujille alumiiniseosjohtimille. Kuitenkin lujuuden lisääminen - sadekarkaisun, rakeiden jalostuksen ja hilan vääristymisen kautta - väistämättä estää elektronien siirtymisen, kun taas johtavuuden optimointi pyrkii heikentämään vahvistusvaikutuksia.
Tämä suorituskyvyn ristiriita on historiallisesti rajoittanut lujien alumiiniseosjohtimien laajaa käyttöä suurissa siirtoprojekteissa. Viimeaikainen tutkimus on systemaattisesti tutkinut läpimurtoreittejä koostumuksen mikroseostuksen ja prosessien koordinoinnin kautta. Harvinaisten maametallien lisäyksen, edistyneen vanhenemisprosessin optimoinnin ja vakavien plastisten muodonmuutostekniikoiden ilmaantuminen alkaa avata samanaikaisia parannuksia sekä mekaanisissa että sähköisissä ominaisuuksissa.
Moderni lämmönkestäväalumiiniseoslangatvalmistetaan ensisijaisesti Al-Mg-Si (6201-lejeerinki) tai Al-Zr (lämmönkestävä) seoksilla, joista jokainen on suunniteltu täyttämään kansainvälisten standardien, mukaan lukien IEC 62641, IEC 61089, ASTM B398 ja ASTM B399, mukaiset erityiset toimintavaatimukset.
Seuraavassa taulukossa on yhteenveto tärkeimmistä teknisistä parametreista, jotka määrittävät korkean lujuuden kestävien alumiiniseoskaapelituotteiden suorituskyvyn:
| Parametri | Vakioarvo (6201-T81 AAAC) | Lämmönkestävä metalliseos (tyyppi-AT2) |
|---|---|---|
| Materiaali | Al-Mg-Si seos | Al-Zirkonium-seos |
| Vetolujuus | ≥295 MPa (≥43 000 psi) | 159–165 MPa (minimi) |
| Johtavuus | 55–57 % IACS | 60–61 % IACS |
| Jatkuva käyttölämpötila | 90 °C | 150°C asti |
| Lyhytaikainen sallittu lämpötila | 120 °C | 180 °C |
| Tiheys | 2,70 kg/dm³ 20 °C:ssa | 2,70 kg/dm³ 20 °C:ssa |
| Lämpötilakerroin | 0,00360/°C | 0,00360/°C |
| Lineaarinen laajenemiskerroin | 23 × 10⁻-6/°C | 23 × 10⁻-6/°C |
| Resistanssi | 0,03284 Ω·mm²/m 20 °C:ssa | 0,02826 Ω·mm²/m 20 °C:ssa |
| Jäännöslujuus 230°C/1h jälkeen | — | ≥ 90 % |
Lähteet: ASTM B399, IEC 62641 ja alan tekniset julkaisut.

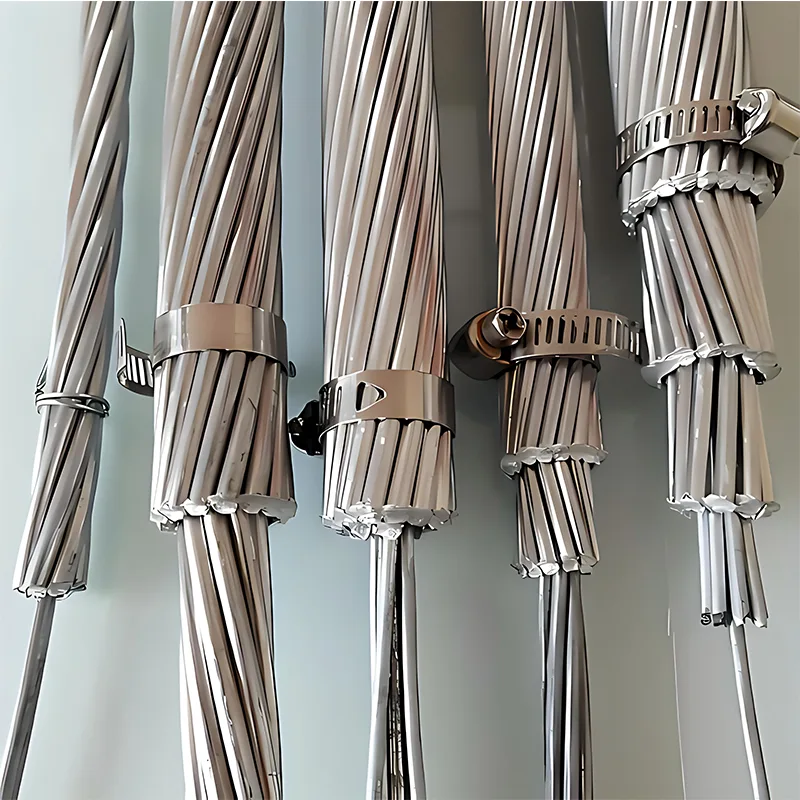

Alumiiniseoksesta valmistettujen johtimien samankeskinen kierrerakenne takaa mekaanisen tasapainon ja tasaisen virranjaon säilyttäen samalla asennuksen joustavuuden. Eri mallit palvelevat erilaisia sovelluksia:
| Johtimen tyyppi | Ydinkoostumus | Nykyinen kapasiteetti vs. standardi ACSR | Ensisijaiset sovellukset |
|---|---|---|---|
| AAAC (all-alumiiniseosjohdin) | Yksi- tai monikerroksinen 6201-seos | Verrattavissa ACSR:ään, pienemmät häviöt | Keskipitkät jännevälit, rannikkoalueet, kaupunkijakauma |
| TACSR (lämmönkestävä metalliseos, teräsvahvistettu) | Alumiini-zirkonium-seos ulkokerros + teräs tai Invar-ydin | 50–80 % korkeampi | Kapasiteetin laajennus, käytävärajoitetut osat |
| AACSR (all-alumiiniseosteräsvahvistettu) | 6201 seostettu ulkokerros + galvanoitu teräsydin | Kohtalainen lisäys |
Lähde: HTLS johdinteollisuuden tiedot.
Suurissa risteysosissa, joissa tornien tuulenkuorma on kriittinen suunnittelutekijä, erittäin luja lämmönkestävä alumiiniseoskaapeli tarjoaa ratkaisevan edun. Esimerkiksi AAAC optimoiduilla säikeytyskuvioilla voi saavuttaa 34–170 kN:n murtokuormituksen nimellispoikkileikkauksilla 16 mm² – 560 mm², kuten eri kokoonpanoille saatavilla olevissa rakenneparametreissa on kuvattu.
Huixing Zhongdian (Beijing) Electric Co., Ltd. on vuonna 2011 perustettu ammattimainen integroitujen sähköjärjestelmien ratkaisujen tarjoaja, joka sijaitsee Wangjingin tiede- ja teknologiapuistossa Pekingissä, ja se yhdistää 15 vuoden syvän alan kokemuksen ja maailmanlaajuisen toiminnan, joka kattaa Etelä-Korean, Indonesian, Vietnamin, Yhdysvaltojen ja Dominikaanisen tasavallan.
Huixing yhdistää Kiinan ylivoimaisen sähkönvalmistuskyvyn ja pääsyn maailmanlaajuisille markkinoille. Strategisten kumppanuuksien ansiosta erikoistuneiden tuotantolaitosten kanssa – ydinprosessit, kuten taonta, valu, ohutlevyn käsittely ja ruiskuvalu – yritys ylläpitää korkealaatuista tuotantokapasiteettia kehittyneiden testaus- ja kokoonpanolaitteiden tukemana. Kaikki tuotteet ovat saaneet ISO 9001 -sertifikaatin ja läpäisseet kansainvälisten standardien, kuten IEC ja ASTM, mukaiset testit.
Huixingin kattavassa tehotuotevalikoimassa alumiiniseoskaapelivalikoima sisältää:
- AAC (täysalumiininen johdin)
- AAAC (all-alumiiniseosjohdin)
- ACSR (alumiinin johdeteräsvahvistettu)
- XLPE-eristetyt virtakaapelit (0,6kV–138kV)
Nämä ilmajohtojen johtimet on suunniteltu tuottamaan luotettavaa suorituskykyä siirto-, jakelu- ja sähköasemasovelluksissa. Ulkomailla toimipisteet Etelä-Koreassa, Dominikaanisessa tasavallassa ja Yhdysvalloissa,Huixingyhdistää tehokkaasti Kiinan tuotannon huippuosaamisen sähköinfrastruktuuriprojekteihin maailmanlaajuisesti.
Alumiiniseosjohtimien maailmanlaajuiset markkinat laajenevat kiihtyvällä vauhdilla. Alumiiniseospienjännitekaapelimarkkinoiden arvoksi arvioitiin 5,47 miljardia dollaria vuonna 2025, ja sen ennustetaan nousevan 7,79 miljardiin dollariin vuoteen 2032 mennessä, mikä edustaa 5,17 prosentin vuosikasvua (CAGR). Samaan aikaan maailmanlaajuiset alumiinijohdinkaapeleiden markkinat saavuttivat noin 452 miljoonaa dollaria vuonna 2025, ja niiden odotetaan kasvavan 600 miljoonaan dollariin vuoteen 2032 mennessä CAGR:n ollessa 4,2 %.
Useat tekijät ruokkivat tätä kasvua:
1. Kupari-alumiinin korvaussuuntaus. Kuparin hintojen noustessa noin 50 % vuoden 2026 alussa ja alumiinin hintojen pysyessä suhteellisen vakaina, alumiiniseosjohtimien taloudellinen tilanne on vahvistunut huomattavasti. Alumiiniseoskaapeli maksaa noin 30–50 % kuparivastineista ja tarjoaa samalla vertailukelpoisen virransiirtokapasiteetin.
2. Verkon modernisointi ja kapasiteetin laajentaminen. Sähköyhtiöt ympäri maailmaa johtavat vanhentuneita siirtolinjoja korkean lämpötilan matalan putoamisen (HTLS) johtimilla, kuten TACSR:llä, jotka voivat lisätä linjan kapasiteettia 50–100 % ilman uusia kulkuoikeus- tai tornimuutoksia.
3. Uusiutuvan energian integrointi. Usein syrjäisillä alueilla sijaitsevien aurinko- ja tuulipuistojen laajeneminen luo kysyntää kevyille, korroosionkestäville yläjohtimille, jotka voivat ulottua pitkiä matkoja minimaalisella infrastruktuurilla.
4. Kasvava vientikysyntä. Kiinan alumiinilangan vienti oli noin 27 580 tonnia huhtikuussa 2026, mikä on 28,95 % enemmän kuin vuotta aiemmin. Pelkästään alumiinisäikeinen lanka (HS-koodi 76149000) nousi 94,5 % kuukaudessa noin 15 500 tonniin. Vientikohteet keskittyvät edelleen Kaakkois-Aasiaan, Afrikkaan ja Itä-Aasiaan, mikä osoittaa kehittyneiden alumiiniseoskaapelituotteiden vahvaa kansainvälistä kysyntää.
Erittäin lujat alumiiniseosjohtimet ovat osoittaneet poikkeuksellista suorituskykyä ankarissa ympäristöissä, joissa perinteiset johtimet pettäisivät. Keskeisiä sovellusskenaarioita ovat:
- Voimakkaasti saastuneet tai rannikkoalueet: AAAC-johtimet, jotka koostuvat kokonaan alumiiniseoksesta ilman teräsydintä, eliminoivat galvaanisen korroosion riskin, joka vaivaa ACSR:ää meri- tai teollisuusympäristöissä.
- Keskiraskaat jäävyöhykkeet: 6201-seosjohtimien korkea lujuus-painosuhde säilyttää mekaanisen eheyden jääkuormituksen alaisena, mikä aiheuttaisi painumista ja välyshäiriöitä puhtaassa alumiinissa (esim. 1350 luokka).
- Kapasiteettia lisäävät jälkiasennukset: 150°C:ssa toimivat TACSR-johtimet voivat lisätä siirtokapasiteettia 50–80 % olemassa olevissa torneissa ilman uusien käytävien hankintaa.
- Suuren jänteen risteykset: Erittäin lujat lämmönkestävät johtimet, joiden IACS-johtavuus on 58 % ja vetolujuus 1,5 kertaa tavallisiin lämmönkestäviin metalliseoksiin verrattuna, on erityisesti suunniteltu yli 1 000 metrin jännevälille salmien tai jokien poikki.
A1: Perinteinen ACSR (alumiinijohdeteräsvahvistettu) koostuu puhtaasta alumiinisäikeistä (tyypillisesti 1350 laatua), jotka on kiedottu teräsytimen ympärille. Teräsydin tarjoaa mekaanista lujuutta, mutta tuo mukanaan useita rajoituksia: galvaaninen korroosio alumiinin ja teräksen välillä, magneettiset hystereesihäviöt ja alempi jatkuva käyttölämpötilakatto, noin 90°C.
Erittäin lujassa lämmönkestävässä alumiiniseoskaapelissa sitä vastoin käytetään Al-Mg-Si- (6201-seos) tai Al-Zr-seoslankoja, jotka on lämpökäsitelty ylivertaisten mekaanisten ominaisuuksien saavuttamiseksi ilman teräsytimeen. Nämä seokset saavuttavat 295–330 MPa:n vetolujuuden ja säilyttävät johtavuuden välillä 55–61 % IACS. Homogeeninen materiaalikoostumus eliminoi galvaanisen korroosion aiheuttamat ongelmat, vähentää johtohäviöitä välttämällä magneettiset vaikutukset sydämessä ja – lämmönkestävien metalliseosten tapauksessa – mahdollistaa jatkuvan käytön 150°C:ssa määritellyllä lujuuden säilymisellä. Lisäksi kevyt rakenne (tiheys 2,70 kg/dm³) yksinkertaistaa asennusta ja mahdollistaa leveämmän tornivälin, mikä vähentää projektin infrastruktuurikustannuksia.
A2: Kyllä, nykyaikaiset alumiiniseoslangat käyvät läpi tiukat kansainväliset standarditestit varmistaakseen pitkän aikavälin luotettavuuden äärimmäisissä käyttöolosuhteissa. Ensisijaisia huolenaiheita, jotka ovat historiallisesti vaikuttaneet alumiinijohtimien luotettavuuteen – hehkutus pitkäaikaisesta lämpöaltistuksesta, jatkuvan jännityksen alaisena viruminen ja korroosio aggressiivisissa ympäristöissä – on lievennetty huomattavasti edistyneiden seosten suunnittelun ja lämpökäsittelyprosessien avulla.
Lämmönkestävyys: Alumiini-zirkonium-seoksesta valmistetut johtimet (tyyppi-AT2 IEC 62004:n mukaan) säilyttävät ≥90 % alkuperäisestä vetolujuudestaan, kun ne altistetaan 230 °C:lle tunnin ajan. Tämä varmistaa mekaanisen eheyden jopa vikatilanteiden tai jatkuvan korkean lämpötilan käytön aikana. Erikoisalumiiniseokset, kuten 6201-T81, on karkaistu kestämään hehkutusta pitkäaikaisesta lämpöaltistuksesta ja säilyttäen mekaanisen eheyden, vaikka johtimet ovat kuumia pitkiä aikoja.
Virumisenkestävyys: Erittäin lujat alumiiniseokset osoittavat jopa kolme kertaa tavanomaiseen puhtaaseen alumiiniin verrattuna (esim. 1350-laatu) virumisvastusta, mikä estää liitosten asteittaisen löystymisen ja säilyttää sähköisten ja mekaanisten kosketinten eheyden lämpökierron aikana. Tämä ominaisuus on kriittinen vakaan pitkän aikavälin toiminnan varmistamiseksi alueilla, joilla on suuria vuodenaikojen lämpötilavaihteluita.
Korroosionkestävyys: Rannikko- tai teollisuusympäristöissä AAAC-johtimet ovat tehokkaampia kuin ACSR, koska ne eivät sisällä erilaisia metalleja, mikä eliminoi galvaanisen korroosion kokonaan. Tasainen alumiiniseoskoostumus tarjoaa luonnollisen kestävyyden ilmakehän korroosiota vastaan ilman suojapinnoitteiden tarvetta.
Kansainvälisten standardien, kuten IEC 62641, ASTM B398 ja ASTM B399, noudattaminen varmistaa, että sertifioidut tuotteet ovat läpäisseet vetolujuustestit, ominaisvastusmittaukset, lämpökierto- ja korroosiolle altistumisarvioinnit, mikä tarjoaa todennettavissa olevan perustan pitkän aikavälin suorituskyvylle.
A3: Kyllä, edistyneen alumiiniseoskaapelin käyttöönotto tarjoaa vakuuttavia kokonaiskustannuksia (TCO) kuparijohtimiin verrattuna, erityisesti suurissa siirto- ja jakeluprojekteissa. Taloudellinen hyöty ilmenee monilla projektin suunnittelun ja elinkaarihallinnan ulottuvuuksilla.
Materiaalikustannukset: Alumiiniseokset maksavat noin kolmanneksen kupariin verrattuna tonnilta. Kun kuparin hinta oli yli 12 800 dollaria tonnilta ja alumiinin hinta noin 3 400 dollaria tonnilta vuoden 2026 alussa, raaka-ainekustannusero on kasvanut dramaattisesti. Alumiiniseoskaapeli maksaa tyypillisesti 30–50 % vähemmän kuin kuparivastineet, samalla kun se tarjoaa vertailukelpoisen virransiirtokapasiteetin.
Paino ja asennus: Alumiinin tiheys on noin kolmasosa kuparin tiheydestä (2,70 vs. 8,96 kg/dm³). 1 km:n pituinen alumiiniseoskaapelia käyttävä yläjohdin voi painaa 60–70 % vähemmän kuin vastaavan amplitudin omaava kuparijohdin. Tämä painonpudotus merkitsee suoraan alhaisempia kuljetuskustannuksia, yksinkertaisempaa käsittelyä työmaalla, pienempiä tornin rakenteellisia vaatimuksia ja helpompia sidontatoimintoja. Asennustyövoimakustannuksia voidaan alentaa 15–25 % maastosta ja saavutettavuudesta riippuen.
Tornin etäisyys ja infrastruktuuri: AAAC:n ja vastaavien metalliseosten korkea lujuus-painosuhde mahdollistaa leveämmän tornivälin verrattuna puhtaaseen alumiiniin (esim. 1350 luokka) tai pienempiin kuparijohtimiin. Uuden voimajohdon osalta tämä vähentää tarvittavien tukirakenteiden määrää kilometriä kohden, mikä alentaa materiaalihankinnan, perustusten rakentamisen ja maanhankintakustannuksia.
Huolto ja elinkaari: Alumiiniseoskaapelin korroosionkestävyys eliminoi säännöllisen huollon, jota tarvitaan galvaanisen korroosion korjaamiseksi ACSR-malleissa. Homogeeninen metalliseoskoostumus vähentää myös liitäntäpisteiden rikkoutumisriskiä lämpölaajenemisen tai galvaanisten vaikutusten vuoksi.
TCO-perusteisesti arvioituna alumiiniseoksesta valmistettujen johtimien taloudellinen kokonaisetu kupariin verrattuna on tyypillisesti 40–60 % 30 vuoden käyttöiän aikana, joten ne ovat ensisijainen valinta sähkölaitoksille ja projektikehittäjille, jotka haluavat tasapainottaa suorituskykyvaatimukset ja budjettirajoitukset.
Uusimman sukupolven erittäin luja ja lämmönkestävä alumiiniseoskaapeli on osoittanut lopullisesti kykynsä täyttää nykyaikaisten sähköverkkojen äärimmäiset vaatimukset. Seoksen koostumuksen, lämpökäsittelyn optimoinnin ja tarkkojen valmistusprosessien edistymisen ansiosta lujuuden ja johtavuuden välinen pitkäaikainen suorituskykyristiriita korjataan järjestelmällisesti. Al-Mg-Si-sarjan seoksia, joiden vetolujuus on 295–330 MPa ja IACS-johtavuus 55–61 %, on nyt kaupallisesti saatavilla ja ne on testattu kentällä erilaisissa maailmanlaajuisissa sovelluksissa.
