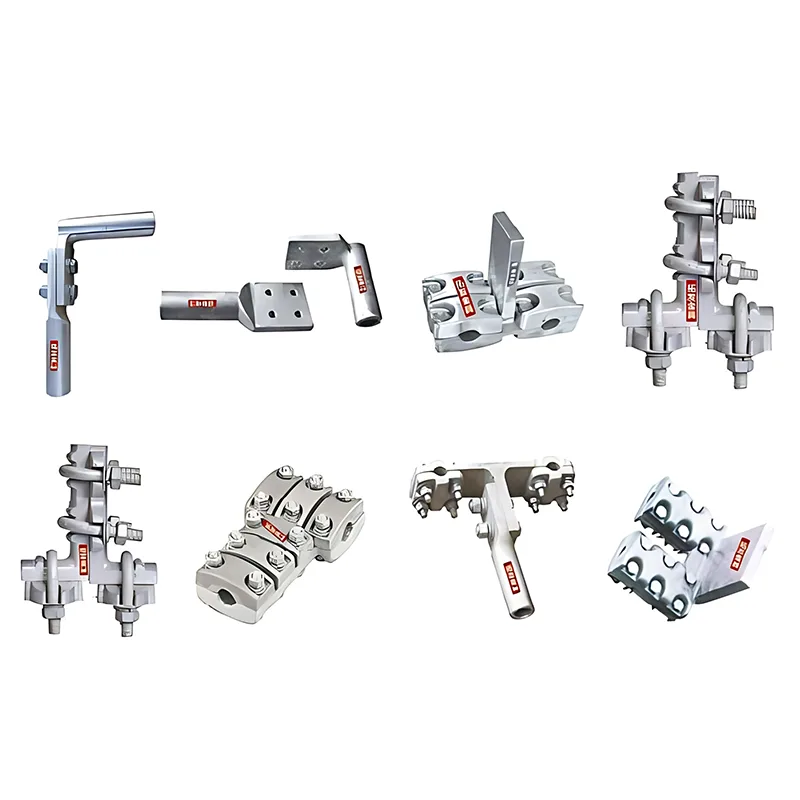

Voimansiirtolinjan T-liitin

Voimansiirtolinjan T-liitinliittimet ovat tärkeitä haaraliitäntöjä ilmajohtoihin ja sähköasemien virtakiskojärjestelmiin. Niitä käytetään laajalti virranvaihtoon ja johtojen haaroittamiseen voimansiirtoprojekteissa. Todistetun kenttäsuorituskyvyn ja standardoidun suunnittelun ansiosta ne tarjoavat vakaat mekaaniset ominaisuudet ja erinomaisen sähkönjohtavuuden suurjänniteverkkoihin.

Ydinsovellusskenaariot

Ilmajohtojen ja sähköaseman virtakiskojen haarautuminen

Näitä siirtolinjojen T-liittimiä käytetään pääasiassa ilmajohdoissa ja sähköasemissa haaroittamiseen päävirtakiskoista T-konfiguraatiossa, mikä varmistaa luotettavat liitännät pääjohtimien ja haaralinjojen välillä. Ne toimivat siirtojärjestelmien sähkönjakelun avainkomponentteina.

Yhteensopivuus monityyppisten johtimien kanssa

Saatavana pultattuina (L-tyyppi) ja puristusmalleina (Y-tyyppi), jotka sopivat monenlaisiin johtimien poikkileikkauksiin. Poikkileikkaukseltaan pieniin johtimiin on saatavana myös U-tyyppisillä liitännöillä varustettuja rinnakkaisurapuristimia erilaisiin haarautumisvaatimuksiin.

Korkeajännitteiset sähköjärjestelmäsovellukset

Soveltuvat 330 kV:n ja sitä suuremmille tehojärjestelmille, ne täyttävät täysin suurjännitesiirtolinjojen haaraliitäntä- ja eristysvaatimukset.

Tärkeimmät edut

Korkea yhteyden luotettavuus

Johtimen puristusvoimaa koskevat tiukat tekniset vaatimukset: tartuntavoiman tulee olla vähintään 10 % johtimen määritellystä murtolujuudesta. Halkaisijaltaan yli 49 mm:n johtimien pulttikiinnittimien pitolujuuden tulee olla vähintään 3 %, mikä varmistaa vakaan mekaanisen liitoksen.

Erinomainen sähköinen suorituskyky

Niiden tasavirtavastus ei ole suurempi kuin samanpituisella johtimella ja lämpötilan nousu kuormitettuna on pienempi kuin johtimen. Tämä vähentää tehokkaasti tehohäviöitä ja varmistaa tehokkaan virransiirron.

Vahva korkeajännitesovitettavuus

Sovelluksissa 330 kV ja sitä korkeammilla jännitteillä ei esiinny näkyvää koronaa 1,05-kertaisella maksimikäyttöjännitteellä, mikä täyttää eristys- ja sähkökentän vakauden vaatimukset korkeajänniteympäristöissä.

Selkeä mallin tunnistus

Malleissa käytetään vakiokirjainkoodeja (T T-liitännälle, Y puristustyypille, L pulttityypille), ja numerot osoittavat soveltuvan johtimen nimellisen poikkipinta-alan. Tämä mahdollistaa helpon valinnan ja laajan yhteensopivuuden.

Joustavat asennustavat

Saatavilla on sekä pultti- että puristusasennusvaihtoehtoja, mikä mahdollistaa valinnan johtimen koon ja paikkaolosuhteiden mukaan. U-tyyppisiä liitoksia voidaan käyttää poikkileikkaukseltaan pieniin johtimiin, mikä vähentää asennusvaikeutta.

Voimajohtojen kriittisinä haaraliitäntöinä tämä liitinsarja tarjoaa vakaan mekaanisen suorituskyvyn, erinomaiset sähköparametrit ja joustavan asennuksen. Se on ihanteellinen ratkaisu ilmajohtojen ja sähköaseman virtakiskojen T-tyyppiseen haaroittamiseen, mikä tukee luotettavasti sähköjärjestelmien turvallista ja vakaata toimintaa.
