Huixingtarjoaakorkeajänniteeristysratkaisutsuunniteltu luotettavaan sähköeristykseen ja mekaaniseen tukeen siirto- ja jakelujärjestelmissä. Nämä eristimet kattavat 45–220 kV:n jännitesovelluksissa esitellyn tuotevalikoiman, ja ne auttavat suojaamaan ilmajohtoja, sähköasemia, uusiutuvan energian laitoksia ja teollisuuden sähköverkkoja sähkö- ja ympäristörasituksilta.
Korkeajänniteeristin on olennainen osa nykyaikaista sähköinfrastruktuuria. Se erottaa jännitteiset johtimet maadoitetuista rakenteista, tukee sähkölaitteita ja auttaa estämään vuotovirran ja ylilyönnin. Oikean eristimen valinta vaatii muutakin kuin jännitteen sovittamista: insinöörien on myös arvioitava eristemateriaali, ryömintäetäisyys, mekaaninen lujuus, saastumisen vakavuus, lämpötila, asennusmitat ja sovellettavat standardit. Tämä opas selittää korkeajännitteisten eristysjärjestelmien tärkeimmät tyypit, sovellukset, valintakriteerit ja ylläpitonäkökohdat, mikä auttaa projektien kehittäjiä ja hankintatiimiä tekemään tietoisempia päätöksiä.
Korkeajänniteeristin on sähkökomponentti, joka estää ei-toivotun virran kulkemisen jännitteisten johtimien ja maadoitettujen rakenteiden välillä ja tarjoaa samalla asennuksen edellyttämän mekaanisen tuen. Sitä käytetään yleisesti siirtotorneissa, sähköasemien kiskoissa, erottimissa, katkaisijoissa ja muissa suurjännitelaitteissa.
Sähköverkossa eristysvika voi aiheuttaa ylilyöntejä, laitevaurioita, odottamattomia katkoksia ja turvallisuusriskejä. Asianmukaisesti määritelty eriste auttaa ylläpitämään sähkövälykset ja kestämään käyttöjännitteen, kytkentäpiikit, salamaimpulssit ja mekaaniset kuormitukset.
Huixingin tuotevalikoima kattaa 45kV–220kV sovellukset ja tarjoaa useita eristysmateriaalivaihtoehtoja. Sen suurjännitelaitevalikoima on tarkoitettu voimansiirtoon, sähköasemille, uusiutuvan energian projekteihin ja teollisiin jakelujärjestelmiin.
Projektisuunnittelua varten on tärkeää erottaa järjestelmän jännite laitteen enimmäisnimellisjännitteestä ja vaaditusta eristystasosta. Nämä arvot liittyvät toisiinsa, mutta eivät ole keskenään vaihdettavissa. Lopullisen eritelmän tulee noudattaa projektin sähkösuunnittelua ja sovellettavia hyödyllisyysvaatimuksia.
Eristysmateriaalit vaikuttavat sähköiseen suorituskykyyn, mekaaniseen käyttäytymiseen, ympäristönkestävyyteen, painoon ja huoltovaatimuksiin. Kolme laajalti käytettyä vaihtoehtoa ovat posliini, lasi ja silikonikumikomposiitti.

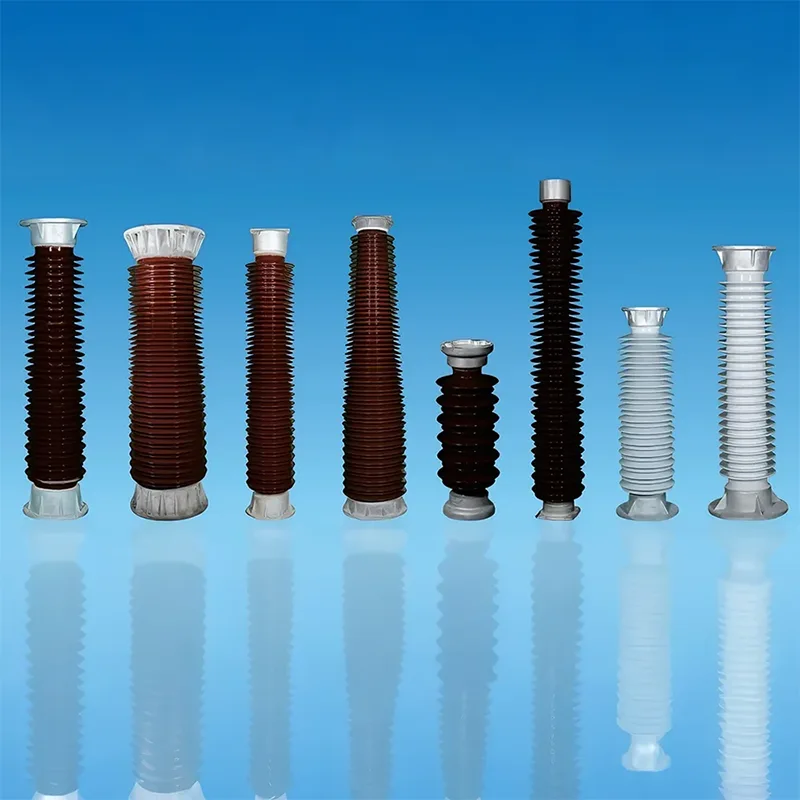

Posliini tarjoaa vakiintuneen sähköeristyskyvyn, jäykkyyden ja kestävyyden monissa ulkokäyttöolosuhteissa. Posliinipylväseristeitä käytetään yleisesti sähköasemilla kiskojen ja sähkölaitteiden tukemiseen. Niiden soveltuvuus riippuu määritellystä sähköarvosta, mekaanisesta kuormituksesta, pinnan suunnittelusta ja asennusympäristöstä.
Lasia käytetään laajalti yläpuolisissa siirtosovelluksissa. Sen sähköiset ominaisuudet ja pintaominaisuudet tekevät siitä sopivan tiettyihin ripustus- ja linjaeristysmalleihin. Insinöörien tulee tarkistaa valitun lasieristeen mekaaninen luokitus, saastekyky ja yhteensopivuus linjalaitteiston kanssa.
Komposiittimalleissa yleensä yhdistetään kantava ydin ja eristävä polymeerikotelo. Silikonikumi voi tarjota hyödyllisiä hydrofobisia pintaominaisuuksia ja suhteellisen pienen painon. Nämä ominaisuudet voivat olla edullisia rannikkoalueilla, saastuneissa teollisuusympäristöissä ja asennuksissa, joissa painonkäsittelyllä on merkitystä.
Mikään materiaali ei ole yleisesti parasta. Valinnassa tulee ottaa huomioon sovellus, ympäristöaltistus, sähkövaatimukset, mekaaninen kuormitus, odotettavissa olevat käyttöolosuhteet ja valmistajan vahvistama tekninen dokumentaatio.
Eristimet erottavat jännitteiset johtimet maadoitetuista siirtotorneista samalla kun ne tukevat johtimen painon, tuulen ja mahdollisen jään kerääntymisen aiheuttamia kuormia. Jousitus- ja jännitysjärjestelyt valitaan linjan konfiguraation, johtimen jännityksen ja rakennesuunnittelun mukaan.
Sähköasemat käyttävät pylväseristeitä tukemaan virtakiskoja ja ylläpitämään välyksiä erottimien, katkaisijoiden ja muiden sähkölaitteiden ympärillä. Tarvittava mekaaninen lujuus ja asennuskokoonpano riippuvat laitteiston sijoittelusta ja käyttökuormituksista.
Uusiutuvan energian laitokset vaativat luotettavan eristyksen muuntajaliitännöissä, suurjännitekiskoissa ja verkon liitäntäpisteissä. Eristimen valinnassa tulee ottaa huomioon sähkösuunnittelu, ulkoinen altistuminen ja ympäristöolosuhteet työmaalla.
Tuotantolaitokset, kaivostoiminnot, kemian laitokset ja muut suuret teollisuuslaitokset voivat käyttää erityisiä suurjännitejakeluverkkoja. Asianmukainen eristys auttaa säilyttämään turvallisen eron jännitteellisten komponenttien ja maadoitettujen tukirakenteiden välillä, erityisesti silloin, kun läsnä on pölyä, kosteutta tai syövyttäviä epäpuhtauksia.
Tutustu Huixingin suurjänniteeristeiden tuotesivulle tuotetietoihin ja saatavilla oleviin teknisiin tietoihin.
Nämä edut riippuvat oikeasta spesifikaatiosta, valmistuksen laadusta, asennustavoista ja käyttöolosuhteista. Mikään eriste ei voi poistaa kaikkia sähkövikojen riskejä, joten järjestelmätason suojaus ja rutiinitarkastus ovat edelleen tärkeitä.
Ennen tilaamista insinöörien tulee verrata sähköluokitusta vaadittuun mekaaniseen lujuuteen, ryömintäetäisyyteen, kokonaiskorkeuteen, asennusmittoihin ja painoon. Huixingin tuotetiedot sisältävät posliinisen pylväseristimen spesifikaatiotaulukon, jossa on malleja useille jänniteluokille, mukaan lukien 110kV ja 220kV järjestelmäsovellukset.
| Parametri | Esimerkki tai viite | Miksi sillä on merkitystä |
|---|---|---|
| Jänniteluokka | Hankekohtainen; esimerkkejä ovat 110kV ja 220kV | Määrittää tarvittavan sähkösovelluksen ja eristyskoordinoinnin. |
| Eristävä materiaali | Posliini-, lasi- tai silikonikumikomposiitti | Vaikuttaa mekaaniseen suunnitteluun, ympäristön soveltuvuuteen ja kunnossapitoon. |
| Ulokkeen vahvuus | Mallikohtainen; ilmaistuna kN | Osoittaa pylväseristimen määritellyn taivutuskuormituskyvyn. |
| Vääntövoima | Mallikohtainen; ilmaistuna kN·m | Auttaa määrittämään soveltuvuuden kohteisiin, joissa vääntökuormat ovat tärkeitä. |
| Ryömintäetäisyys | Mallikohtainen; ilmaistuna mm | Tukee vaadittua pinnan eristyskykyä saasteille ja kosteudelle. |
| Kokonaiskorkeus | Mallikohtainen; ilmaistuna mm | Määrittää asennusetäisyyden ja laitejärjestelyn. |
| Asennusmitat | Määritetyt ylemmän ja alemman asennusreiän konfiguraatiot | Varmistaa yhteensopivuuden tukirakenteiden ja liitäntälaitteiden kanssa. |
| Paino | Mallikohtainen; ilmaistuna kg | Vaikuttaa kuljetuksen, noston ja asennuksen suunnitteluun. |
Esimerkiksi Huixingin julkaisemassa posliinitolppaeristetaulukossa on luettelo mallista C6-550-3150 110 kV järjestelmäjännitteelle, jonka ulokelujuus on 6 kN, vääntölujuus 4 kN·m, 3 150 mm:n nimellinen ryömintäetäisyys ja 1 220 mm kokonaiskorkeus. Ilmoitettu paino on 57 kg. Nämä arvot koskevat kyseistä mallia, eikä niitä saa yleistää muihin eristimiin.
Korkeajännitteisille sovelluksille sama tuotetaulukko sisältää myös 220 kV järjestelmämallit, joilla on erilaiset mekaaniset arvot, mitat ja painot. Tarkista aina nykyinen piirustus ja tekniset tiedot ennen hankintaa, koska valittu malli ja projektin vaatimukset määräävät lopullisen kokoonpanon.
Luotettava ostopäätös alkaa projektin teknisistä vaatimuksista eikä pelkästään hinnasta. Käytä seuraavaa tarkistuslistaa vertaillaksesi sopivia tuotteita.
Kun pyydät tarjousta, ilmoita jänniteluokka, asennustyyppi, ympäristöolosuhteet, vaaditut mekaaniset arvot, määrä, sovellettavat standardit ja toimituskohde. Nämä tiedot auttavat toimittajaa tunnistamaan sopivan mallin ja vähentävät spesifikaatioiden yhteensopimattomuuden riskiä.
Jopa oikein valittu eriste voi toimia huonommin, jos se vaurioituu kuljetuksen aikana tai asennetaan väärin. Kurillinen tarkastus- ja asennusprosessi auttaa säilyttämään aiotun sähköisen ja mekaanisen suorituskyvyn.
Tarkastustiheyden tulee heijastaa voimalaitoksen huoltopolitiikkaa, laitteiden kuntoa, ympäristön vakavuutta ja käyttöhistoriaa. Voimakkaasti saastuttavat tai rannikkoalueet voivat vaatia erilaisia tarkastus- ja puhdistusjärjestelyjä kuin puhtaammat ympäristöt. Huoltopäätösten tulisi perustua dokumentoituihin paikan vaatimuksiin yleisen aikataulun sijaan.
Sen ensisijaisena tarkoituksena on eristää sähköisesti jännitteelliset johtimet tai komponentit maadoitetuista rakenteista ja samalla tarjota asennuksen edellyttämä mekaaninen tuki. Se auttaa estämään vuotovirran ja välähdyksen oikein valittuna ja asennettuna.
Posliini-, lasi- ja silikonikumikomposiittimateriaalit ovat yleisiä vaihtoehtoja. Paras valinta riippuu jännitevaatimuksista, mekaanisista kuormituksista, saastetasoista, sääaltistumisesta, asennussuunnittelusta ja huoltonäkökohdista.
Huixing kuvailee korkeajänniteeristevalikoimaansa kattavan 45kV–220kV sovelluksia. Sen julkaistussa posliinitolppaeristetaulukossa on listattu myös valittuja malleja muihin järjestelmän jänniteluokkiin. Ostajien tulee vahvistaa projektilleen vaadittava tarkka malli ja luokitus.
Ryömintäetäisyys tulee määrittää sovellettavien eristyksen koordinointivaatimusten, saastumisen vakavuuden, ympäristöolosuhteiden ja asiaankuuluvien standardien perusteella. Sitä ei pidä valita pelkästään sovittamalla järjestelmän nimellisjännitettä.
Pyydä tekniset tiedot, hyväksytyt mittapiirustukset, soveltuvat testiraportit, tarkastusasiakirjat, asennusohjeet ja vaadittujen standardien vahvistus. Projektikohtainen dokumentaatio auttaa varmistamaan, että valittu tuote vastaa suunnittelusuunnitelmaa.
Kyllä, edellyttäen, että valittu malli soveltuu kohteen saastumiselle, suolasuihkulle, kosteudelle, lämpötilalle ja kemikaaleille. Materiaalivalinta, ryömintäetäisyys, kunnossapidon suunnittelu ja projektikohtainen todentaminen ovat tärkeitä näissä ympäristöissä.
Korkeajänniteeristin on tärkeä osa turvallista ja luotettavaa sähköinfrastruktuuria. Sen suorituskyky riippuu oikeasta sähköarvojen, mekaanisen lujuuden, ryömintäetäisyyden, materiaalin valinnan, ympäristöystävällisyyden ja asennuksen laadun yhdistelmästä. Perusteellinen tekninen tarkastus ennen hankintaa voi vähentää yhteensopivuusongelmia, parantaa kunnossapidon suunnittelua ja tukea verkon pitkän aikavälin luotettavuutta.
Huixing tarjoaa suurjänniteeristysratkaisuja voimajohtoihin, sähköasemille, uusiutuvan energian laitoksille ja teollisuuden sähköjärjestelmille. Jos hankit eristimen uuteen asennukseen, verkon päivitykseen tai laitteiden vaihtoon, tutustu tuotteen tekniset tiedot jaota meihin yhteyttäjänniteluokkasi, mekaanisten vaatimusten, käyttöympäristön ja projektimäärän mukaan. Huixingin tiimi voi auttaa sinua löytämään sopivan kokoonpanon ja tarjoamaan hankinnan arviointiin tarvittavat tekniset tiedot.
