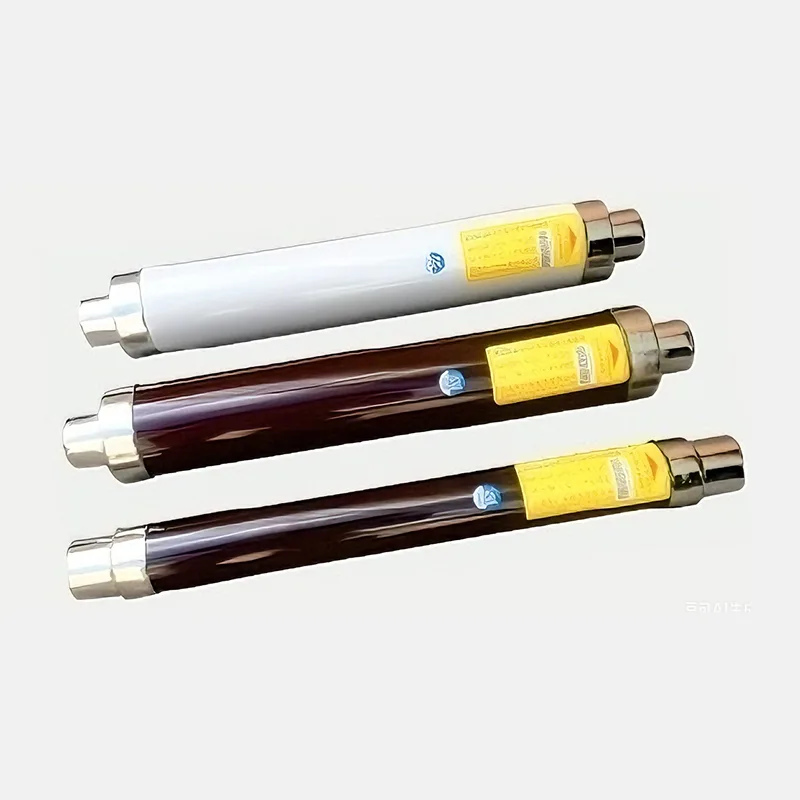

Suurjänniterajavirtasulake suojamuuntajalle

Suurjänniterajavirtasulake suojamuuntajalle ovat tärkeitä suojalaitteita tehojärjestelmien jakelumuuntajille. Millisekunnin tason nopean virranrajoituksen ja luotettavan katkaisukapasiteetin ansiosta niitä käytetään laajalti 10kV–40,5kV keskijännitejakeluverkoissa, ja ne toimivat keskeisinä laitteina muuntajien turvallisuuden ja sähköverkon vakauden takaamiseksi. Alla on perusteellinen johdatus niiden ydinsovelluksiin ja erinomaisiin suorituskykyeduihin, jotka osoittavat niiden tekniset ansiot ja käytännön arvon nykyaikaisessa sähköinfrastruktuurissa.

Ydinsovellukset

Nämä ammattimaiset suojalaitteet on kehitetty täyttämään jakelumuuntajien kohdennettuja suojausvaatimuksia erilaisissa sähköjärjestelmän skenaarioissa:

Ensisijainen suojaus jakelumuuntajien suurjännitepuolella

Niitä käytetään yleisimmin pääsuojaelementteinä 10kV ja 35kV keskijännitteisten jakelumuuntajien suurjännitepuolelle, mukaan lukien öljy- ja kuivatyyppiset tyypit. Kun sisäiset viat, kuten käämien oikosulut ja eristyshäiriöt, tai ulkoisen johdon oikosulut aiheuttavat ylivirran, sulakkeet palavat nopeasti ennen kuin oikosulkuvirta saavuttaa huippunsa ja katkaisee vialliset piirit. Tämä estää muuntajan ylikuumenemisen ja sähködynaamisen voiman aiheuttaman palamisen tai räjähdyksen ja rajoittaa vian leviämistä koko sähköverkkoon. Suosittuja malleja ovat XRNT1, CEF ja STR20, joiden nimellisvirrat vaihtelevat 10A - 80A sopimaan eri muuntajakapasiteettiin.

Tukisuojaus rengaspääyksiköille ja laatikkotyyppisille ala-asemille

Kaupunkien jakeluverkon rengaspääyksiköissä ja laatikkotyyppisissä sähköasemissa nämä sulakkeet toimivat yhdessä kuormakatkaisijoiden kanssa ja muodostavat taloudellisen ja tehokkaan "sulake + kuormakatkaisin" -suojausjärjestelmän. Tämä ratkaisu korvaa kalliit katkaisijat ja alentaa huomattavasti laiteinvestointikustannuksia. Niiden kompakti plug-in-rakenne sopii hyvin rajoitetun tilan rengaspääyksiköiden sisään, mikä mahdollistaa nopean vianeristyksen ja luotettavan osioitetun tehonsyötön, joka soveltuu erittäin hyvin tiheästi kuormitettuihin kaupunkien sähkönjakelualueisiin.

Suojaus uusille energia- ja teollisuuden sähkönjakelujärjestelmille

Niitä asennetaan laajalti tuulipuistojen ja aurinkosähkövoimaloiden keräilijoihin sekä teollisuuslaitosten suurjännitejakelujärjestelmiin suojaamaan verkkoon kytkettyjä muuntajia. Ne selviytyvät uusiutuvien energialähteiden tehonvaihteluista ja teollisuustuotannon iskukuormista, stabiloivat järjestelmän jännitettä, varmistavat tarkan releen suojauksen ja tukevat uuden energian turvallista verkkoliitäntää ja vakaata teollisuuden tehonsyöttöä.

Muuntajan suojaus vaikeissa työympäristöissä

Erityisiä räätälöityjä versioita, mukaan lukien korroosionesto- ja täysin tiivistetyt tyypit, on saatavana muuntajille, jotka toimivat ankarissa olosuhteissa, kuten rannikon suolasumuvyöhykkeillä, aavikon hiekkamyrskyalueilla ja korkeilla alueilla. Ne kestävät tasaisesti ulkoista ympäristön korroosiota, ylläpitävät tasaisen suojauksen, pidentävät laitteiden käyttöikää ja vähentävät päivittäisiä huoltokustannuksia.

Selkeät suoritusedut

Millisekuntitason virranrajoitus ja nopea vianeristys

Suurjännitteiset virtaa rajoittavat sulakkeet tarjoavat erinomaisen virranrajoitussuorituskyvyn ja täydelliset vikakatkaisut 3–6 millisekunnissa, paljon nopeammin kuin katkaisijat, jotka kestävät yleensä kymmeniä millisekunteja. Ne hillitsevät oikosulkuvirtaa sen nousuvaiheessa virranrajoitussuhteella alle 0,35, mikä vähentää tehokkaasti sähködynaamisia iskuja ja lämpövaurioita, suojaa muuntajien käämityksiä ja eristysrakenteita ja pienentää vian jälkeisiä ylläpitokustannuksia.

Erinomainen valokaaren sammuttaminen ja korkea käyttöturvallisuus

Kvartsihiekalla täytetyn suljetun posliiniputken rakenteen ansiosta sulakkeet voivat nopeasti jäähtyä ja sammuttaa sulatuksen aikana syntyneet sähkökaaret, mikä estää valokaaren syntymisen ja ylijännitteen esiintymisen. Ne on valmistettu korkean lämpötilan ja vahvoista sulakeputkista, ja niiden keskeytyskapasiteetti on yli 1000 MVA, mikä varmistaa turvallisen katkaisun vikatilanteissa ja eliminoi vaiheiden välisen oikosulun ja laitteiden räjähdyksen riskit.

Kompakti rakenne, helppo asennus ja yksinkertainen huolto

Pienet kooltaan ja kevyet, ne mukautuvat erilaisiin asennusasetelmiin. Plug-in-rakenne mahdollistaa nopean sulakkeen vaihdon ilman erikoistyökaluja, jonka yksi käyttäjä voi suorittaa 5-10 minuutissa, mikä minimoi sähkökatkokset. Yhtenäisten standardiliitäntöjen ansiosta ne ovat erittäin yhteensopivia kuormakatkaisijoiden, rengaspääyksiköiden ja muiden yleisten laitteiden kanssa, mikä yksinkertaistaa suunnittelua ja paikan päällä tapahtuvaa rakentamista.

Korkea kustannustehokkuus ja alhaiset koko elinkaaren kustannukset

Katkaisimiin verrattuna näillä sulakkeilla on paljon alhaisemmat hankintakustannukset, vain 1/5 - 1/10 katkaisijoiden hinnasta. Yksinkertaisilla sisärakenteilla ilman monimutkaisia ​​mekaanisia liikkuvia osia ne eivät vaadi juuri mitään rutiinihuoltoa. Pitkän käyttöiän ja alhaisen vikatiheyden tukemana sulakkeiden ja kuormakatkaisijoiden yhteensopivuus muodostaa erittäin kustannustehokkaan suojausjärjestelmän, joka on ihanteellinen laajamittaiseen myynninedistämiseen jakeluverkostoissa. Oikea-aikainen vianeristys kaventaa myös katkosten vaikutusta ja parantaa yleistä tehonsyötön luotettavuutta.

Valikoiva suojaus hierarkkisen verkon suojauksen koordinoinnissa

Näillä suojamuuntajien suurjänniterajavirtasulakkeilla on tarkat aika-virta-ominaisuudet ohjausvirheellä ±10 %:n sisällä, mikä takaa luotettavan selektiivisen koordinaation ylemmän ja alemman tason suojalaitteiden, kuten pienjännitekatkaisijoiden ja muiden sulakkeiden kanssa. Vain vialliset oksat laukeavat, jotta vältytään laajoilta sähkökatkoilta. Premium-malleissa on myös sisäänrakennettu ylikuumenemissuoja, joka estää sulakkeen ylikuumenemisen ja parantaa entisestään yleistä toiminnan vakautta.
