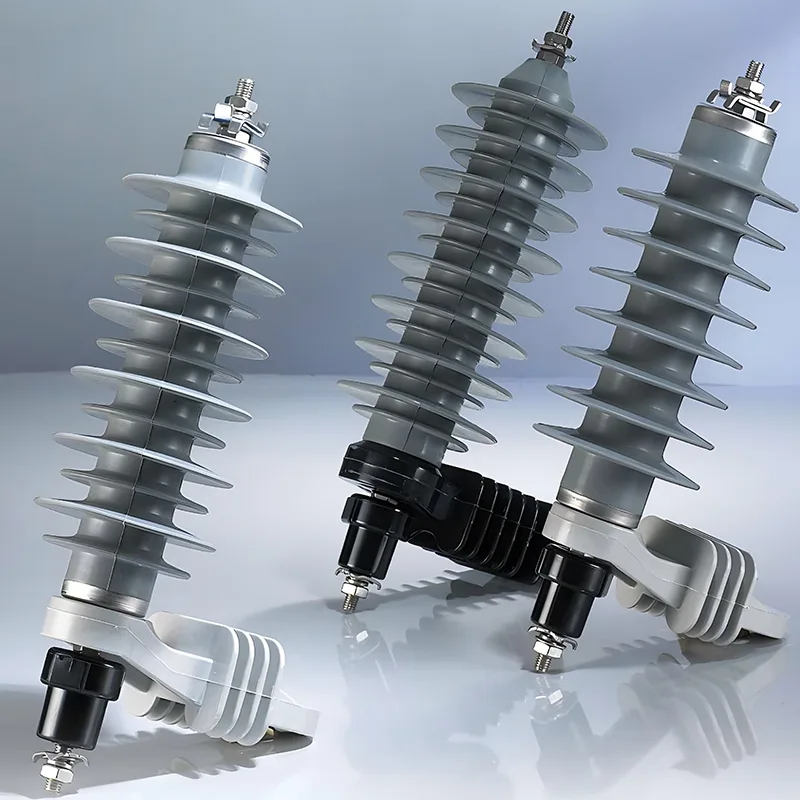

HuixingtarvikkeetKeskijännitteiset ylijännitesuojatSuunniteltu 10–35 kV sähkönjakelujärjestelmiin, suojaamaan muuntajia, kytkinlaitteita, kaapelipäätteitä, ilmajohtoja ja sähköasemalaitteita vaurioilta ohimeneviltä ylijännitteiltä. Välittömällä sinkkioksidirakenteella nämä suojaimet tarjoavat nopean ylijännitesuojan, luotettavan ulkoilman suorituskyvyn ja pienemmät huoltovaatimukset vaativissa yleishyödyllisissä ja teollisissa sovelluksissa.
Keskijännitteiset jakeluverkot kohtaavat salamaniskujen ja kytkentätoimintojen aiheuttamia ohimeneviä ylijännitteitä. Jos näitä jännitteitä ei hallita, ne voivat rasittaa eristystä, vahingoittaa sähkölaitteita, keskeyttää virransyötön ja lisätä ylläpitokustannuksia. Keskijännitteiset ylijännitesuojat tarjoavat erityisen reitin ylijänniteenergialle säilyttäen samalla korkean vastuksen normaaleissa käyttöolosuhteissa. Huixing tarjoaa ratkaisuja 10–35 kV verkkoihin, joissa käytetään aukotonta sinkkioksiditeknologiaa ja silikonikumikomposiitti- tai posliinikoteloita. Niiden käyttöalue kattaa ilmajakelulinjat, muuntajat, kojeistot, sähköasemat, kaapelisiirtymät ja ulkojakelulaitteet. Oikean nimellisjännitteen, MCOV:n, purkautumiskyvyn, asennuspaikan ja ympäristösuunnittelun valitseminen on olennaista luotettavan ylijännitesuojauksen kannalta.
Sisällysluettelo
- Mitä ovat keskijännitteiset ylijännitesuojat?
- Kuinka keskijännitteiset ylijännitesuojat toimivat?
- Missä keskijännitteisiä ylijännitesuojaimia käytetään?
- Mitkä ovat tärkeimmät suorituskyvyn edut?
- Kuinka valita oikea ylijännitesuoja?
- Teknisten tietojen ymmärtäminen
- Asennus- ja huoltonäkökohdat
- Usein kysytyt kysymykset
- Johtopäätös
Mitä ovat keskijännitteiset ylijännitesuojat?
Keskijännitteiset ylijännitesuojat ovat keskijännitejakeluverkkoihin asennettuja suojalaitteita, jotka rajoittavat transienttiylijännitteitä. Ne ovat erityisen tärkeitä 10–35 kV järjestelmissä, joissa salamaimpulssit ja kytkentätapahtumat voivat tuottaa jännitetasoja huomattavasti normaalia käyttöolosuhteita korkeampia.
Ylijännitesuojan perustarkoituksena on estää liiallisen transienttijännitteen pääsy herkkiin sähkölaitteisiin. Normaalissa järjestelmäjännitteessä pysäytin pysyy erittäin resistiivisenä ja sallii vain pienen vuotovirran. Kun esiintyy ylijännite, sen epälineaariset sinkkioksidielementit vähentävät nopeasti vastustaan ja johtavat ylijännitevirtaa maahan.
Tämä toimintaperiaate mahdollistaa sen, että pysäytin toimii suojaesteenä sähköverkon ja arvokkaiden laitteiden välillä. Oikein koordinoitu suojaus voi auttaa vähentämään eristysjännitystä, laitevikoja, suunnittelemattomia seisokkeja ja niihin liittyviä ylläpitokustannuksia.
Kuinka keskijännitteiset ylijännitesuojat toimivat?
Nykyaikaisissa aukottomissa rajoittimissa käytetään yleisesti sinkkioksidiin perustuvaa metallioksidivaristoritekniikkaa. Sinkkioksidin epälineaariset sähköiset ominaisuudet mahdollistavat laitteen reagoinnin eri tavalla käytetystä jännitteestä riippuen.
- Normaali toiminta:Suojakytkin toimii järjestelmän normaalilla jännitteellä säilyttäen samalla erittäin alhaisen vuotovirran.
- Ylijännite esiintyy:Salamanisku tai kytkentätoiminto tuottaa nopean ohimenevän ylijännitteen.
- Nopea johtuminen:Sinkkioksidielementit tulevat erittäin johtaviksi jännitteen noustessa.
- Energiapurkaus:Ylimääräinen ylijännite ohjataan turvallisesti pysäyttimen maadoitusreitin kautta.
- Jännitteen palautus:Transientin katoamisen jälkeen pysäytin palaa korkean vastuksen toimintatilaan.
Perinteisen sarjavälin puuttuminen poistaa myös tietyt rakoihin liittyvät ikääntymis- ja eristysongelmat. Tämä tekee aukottomasta konfiguraatiosta erityisen sopivan jatkuvaan suojaukseen nykyaikaisissa jakelujärjestelmissä.
Missä keskijännitteisiä ylijännitesuojaimia käytetään?
Keskijännitteinen ylijännitesuoja voidaan ottaa käyttöön useissa kohdissa jakeluverkossa. Oikea sijainti riippuu verkon kokoonpanosta, laitteiden eristystasosta, altistumisesta salamalle ja odotettavissa olevista ohimenevistä olosuhteista.
Ilmaiset jakelulinjat
Pysäyttimet voidaan asentaa 10–35 kV ilmaverkkojen runko-, haarajohtoihin ja johtokulmiin. Nämä paikat ovat erityisen alttiina salamatoiminnalle ja ilmakehän olosuhteille. Ylijännitesuoja auttaa rajoittamaan johdon eristyksen ja liitettyjen laitteiden ohimenevää rasitusta.
Jakelumuuntajat ja kytkinlaitteet
Pysäytinten asentaminen keskijännitemuuntajien, kytkinlaitteiden ja muiden kriittisten laitteiden lähelle auttaa estämään liiallisen jännitteen pääsyn eristysjärjestelmiin. Tämä on erityisen tärkeää silloin, kun kalliit laitteet muodostavat suuren osan verkkoinvestoinneista.
Sähköasemat
Sähköasemasovellukset voivat sisältää virtakiskoosia, instrumenttimuuntajapiirejä, loistehon kompensointilaitteita ja muita keskijänniteasennuksia. Koordinoitu ylijännitesuoja auttaa parantamaan yleistä eristyssuojausstrategiaa.
Siirrot kaapelista ilmaan
Paikat, joissa maanalaiset kaapelit liittyvät ilmajohtoihin, voivat kokea erilaisia transienttiolosuhteita. Näihin siirtymäkohtiin voidaan sijoittaa ylijännitesuojat vähentämään kaapelijärjestelmiin ja liitettyihin laitteisiin siirtyvää jänniterasitusta.
Ulkokäyttöiset jakelulaitteet
Ulkokäyttöisten sähkölaitteiden on kestettävä kosteutta, saastumista, lämpötilan vaihteluita ja muita ympäristön rasituksia. Sopivista silikonikumikomposiiteista tai posliinista valmistetut pysäytinkotelot voivat tarjota ulkokäyttöön vaadittavan mekaanisen ja ympäristönsuojelun.
Mitkä ovat tärkeimmät suorituskyvyn edut?
Oikein suunnitellun pysäyttimen pitäisi tarjota muutakin kuin tavallinen ylijänniteohjaus. Sen rakenne, sähköiset ominaisuudet, ympäristönkestävyys ja huoltovaatimukset vaikuttavat pitkällä aikavälillä.
- Nopea ohimenevä vaste:Sinkkioksiditeknologia mahdollistaa nopean reagoinnin epänormaaleihin jänniteolosuhteisiin.
- Tehokas energiapurkaus:Suojakytkin ohjaa liiallisen ylijänniteenergian pois suojatuista laitteista.
- Pieni vuoto normaalikäytössä:Epälineaariset ominaisuudet ylläpitävät korkeaa vastusta normaalilla järjestelmäjännitteellä.
- Säänkestävyys:Sopivat kotelomateriaalit auttavat kestämään ulkoilman kosteutta ja saasteita.
- Vähäiset huoltovaatimukset:Suhteellisen yksinkertainen aukoton rakenne tukee rutiininomaista silmämääräistä tarkastusta monimutkaisen päivittäisen huollon sijaan.
- Joustava sovellus:Erilaiset nimellisjännitekokoonpanot voivat tukea laajaa valikoimaa keskijänniteverkkoja.
- Parannettu laitteiden suojaus:Ylijänniterajoitus auttaa vähentämään muuntajien, kytkinlaitteiden, kaapeleiden ja eristysjärjestelmien sähköistä rasitusta.
Kuinka valita oikea ylijännitesuoja?
Suojaimen valinnan tulee perustua todellisiin sähkö- ja ympäristöolosuhteisiin pelkän nimellisjännitteen sijaan. Insinöörien ja hankintatiimien tulee tarkistaa useita parametreja ennen mallin valintaa.
- Järjestelmän jännite:Tarkista verkon nimellis- ja maksimikäyttöjännite.
- MCOV:Valitse järjestelmään ja maadoitusjärjestelyyn sopiva suurin jatkuva käyttöjännite.
- Ylijännitealtistus:Harkitse salaman toimintaa, ilmajohtojen altistumista, kytkentätapahtumia ja verkon määrityksiä.
- Purkauskyky:Tarkista salamaimpulssin ja kytkentäimpulssin ominaisuudet odotetussa sovelluksessa.
- Kotelon materiaali:Harkitse silikonikumikomposiittia tai posliinia mekaanisten ja ympäristövaatimusten mukaisesti.
- Asennusympäristö:Arvioi kosteus, saastuminen, korkeus, lämpötila ja ulkoaltistus.
- Koordinointi laitteiden kanssa:Varmista, että pysäyttimen suojaominaisuudet on sovitettu yhteen alavirran laitteiden eristystasojen kanssa.
Hankintaprojekteissa on myös hyödyllistä vahvistaa tekniset piirustukset, sovellettavat standardit, tarkastusvaatimukset, pakkaukset, toimitusehdot ja räätälöintimahdollisuudetsähkölaitteiden valmistajaennen tilauksen tekemistä.
Teknisten tietojen ymmärtäminen
Tekniset tiedot antavat tarvittavat tiedot, jotta suojakytkin voidaan sovittaa tiettyyn keskijänniteverkkoon. Huixingin tuotevalikoimaan kuuluu eri nimellisjännitetasoja kattavia YH5W-malleja vastaavilla MCOV- ja impulssivirtaparametreilla.
| MOA tyyppi | Nimellisjännite (kV) | MCOV (kV) | 1/10 μs Jyrkkä virta (kA) | 8/20 μs salamavirta (kA) | 30/60 μs kytkentävirta (kA) |
|---|---|---|---|---|---|
| YH5W-3 | 3 | 2.55 | 11.3 | 9 | 8.90 |
| YH5W-6 | 6 | 5.10 | 22.6 | 18 | 16.8 |
| YH5W-10 | 10 | 8.40 | 36.0 | 30 | 26.4 |
| YH5W-15 | 15 | 12.7 | 51.0 | 45 | 38.5 |
| YH5W-24 | 24 | 19.5 | 82.0 | 72 | 62.6 |
| YH5W-30 | 30 | 24.4 | 102 | 90 | 79.0 |
| YH5W-33 | 33 | 27.5 | 112 | 99 | 86.7 |
Täysi tuotevalikoima kattaa lisäjännitetasot, mukaan lukien 36kV, 39kV, 42kV, 45kV, 48kV, 51kV, 54kV, 60kV, 66kV ja 69kV mallit. Sopiva kokoonpano tulee aina määrittää todellisten järjestelmävaatimusten ja teknisten tietojen perusteella.
Asennus- ja huoltonäkökohdat
Jopa teknisesti toimiva pysäytin vaatii asianmukaisen asennuksen tehokkaan suojan saavuttamiseksi. Kytkentä pysäyttimen, suojattujen laitteiden ja maadoitusjärjestelmän välillä tulee suunnitella minimoimaan tarpeeton johdon pituus ja impedanssi nopean transienttitapahtuman aikana.
Rutiinihuoltoon tulee sisältyä silmämääräinen tarkastus ja asennuksen kunnon todentaminen. Erityistä huomiota tulee kiinnittää:
- Kotelon kunto ja merkkejä mekaanisista vaurioista.
- Kytkennän ja maadoituksen eheys.
- Todisteet kontaminaatiosta tai epänormaalista ympäristöaltistumisesta.
- Merkkejä ylikuumenemisesta tai epänormaalista purkaustoiminnasta.
- Yhteensopivuus pysäyttimen nimellisarvon ja todellisen järjestelmäjännitteen välillä.
Ulkoasennuksissa ympäristöolosuhteet tulee ottaa huomioon tuotteen koko käyttöiän ajan. Oikea asennus, maadoitus, tarkastus ja vaihtomenettelyt ovat olennaisia osia tehokkaassa ylijännitesuojastrategiassa.
Usein kysytyt kysymykset
Mihin jännitejärjestelmiin keskijännitteiset ylijännitesuojat on suunniteltu?
Huixing tarjoaa keskijännitteisiä ylijännitesuojaimia 10–35 kV tehonjakelusovelluksiin, ja saatavilla on useita YH5W-kokoonpanoja erilaisiin sähkövaatimuksiin.
Mikä on ylijännitesuojan päätehtävä?
Ylijännitesuoja rajoittaa tapahtumien, kuten salamaniskujen ja kytkentätoimintojen, aiheuttamaa ohimenevää ylijännitettä. Se ohjaa liiallisen aaltoenergian ohjatun purkausreitin kautta suojatakseen sähkölaitteita ja eristystä.
Miksi sinkkioksidia käytetään nykyaikaisissa ylijännitesuojassa?
Sinkkioksidilla on vahvasti epälineaariset jännite-virtaominaisuudet. Se voi ylläpitää suhteellisen korkeaa resistanssia normaalin toiminnan aikana, samalla kun siitä tulee erittäin johtava ylijännitetapahtuman aikana, mikä mahdollistaa nopean ylijänniterajoituksen turvautumatta perinteiseen sarjaväliin.
Mihin keskijännitteinen ylijännitesuoja tulisi asentaa?
Tyypillisiä paikkoja ovat ilmajakelulinjat, muuntajaterminaalit, kojeistot, sähköasemat, kaapeli-ilmasiirtymät ja ulkojakelulaitteet. Lopullinen asennuskohta tulee määrittää järjestelmän suojaussuunnitelman mukaan.
Mitä ostajan tulee tarkistaa ennen tilaamista?
Ostajien tulee tarkistaa järjestelmän jännite, MCOV, impulssivirtavaatimukset, maadoitus, kotelon materiaali, ympäristöolosuhteet, sovellettavat tekniset standardit, asennusmitat, tarkastusvaatimukset ja projektikohtaiset asiakirjat.
Johtopäätös
Keskijännitteiset ylijännitesuojat ovat tärkeässä roolissa 10–35 kV:n jakeluinfrastruktuurin suojaamisessa salaman ja kytkentätoimintojen aiheuttamilta ohimeneviltä ylijännitteiltä. Aukkoton sinkkioksiditeknologia, asianmukainen MCOV-valinta, sopivat kotelomateriaalit ja oikea asennus voivat parantaa laitteiden suojausta ja verkon luotettavuutta. Huixing tarjoaa useita eristinkokoonpanoja jakelulinjoille, sähköasemille, muuntajille, kojeistoille, kaapeliliitäntöille ja ulkokäyttöön sähkölaitteille. Jos suunnittelet uutta jakeluprojektia tai vaihdat olemassa olevia ylijännitesuojalaitteita,ota meihin yhteyttäkeskustellaksesi jännitetasostasi, teknisistä vaatimuksistasi, sovellusympäristöstäsi ja räätälöidyistä hankintatarpeistasi Huixing-tiimin kanssa.
