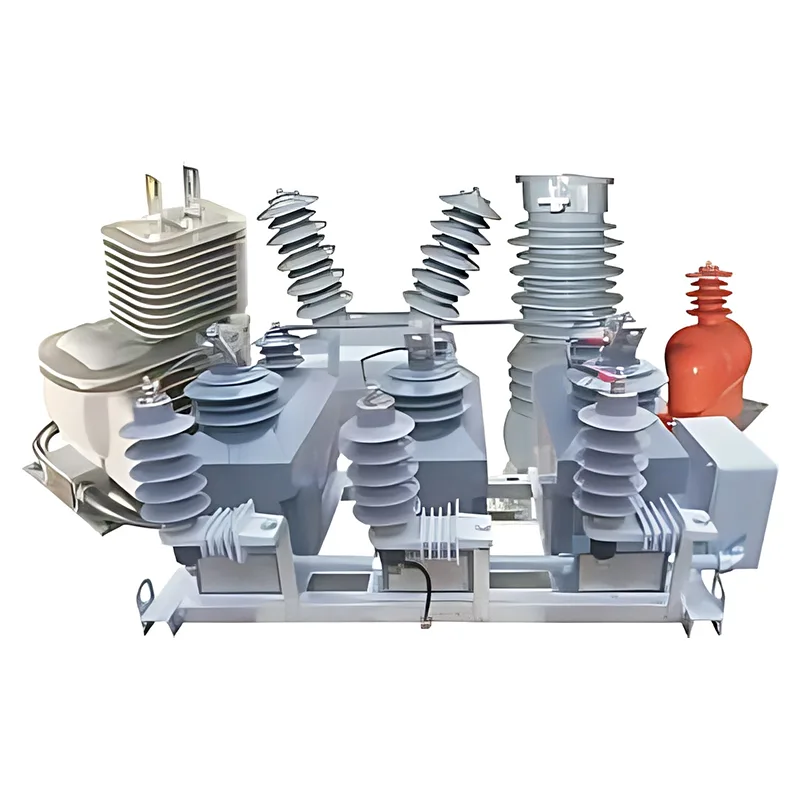

Keskijännitteiset instrumenttimuuntajat

Keskijännitteiset instrumenttimuuntajat ovat 10–17,5 kV:n virranjakelujärjestelmien sydänanturi- ja mittausyksiköitä. Ne vähentävät tarkasti suuret virrat ja jännitteet tavallisiksi matalan tason signaaleiksi energian mittausta, järjestelmän valvontaa ja suojarelettä varten. Ne toimivat elintärkeänä linkkinä suurjännitevirtapiirien ja pienjänniteohjausjärjestelmien välillä. Ne ovat kansainvälisten standardien mukaisia ​​ja tarjoavat vankan datatuen turvalliselle, tehokkaalle ja vakaalle verkkotoiminnalle.

Ensisijaiset kenttäsovellukset

Mittaus- ja suojapiirit ulkosähköasemilla

Asennettuna 10–17,5 kV ulkoasemien mittaus- ja suojaussilmukoihin ne keräävät virta- ja jännitesignaaleja synkronisesti täyttääkseen korkean tarkkuuden energianmittausvaatimukset. Täysin IEC 60044-1:n ja ANSI C57.13:n mukaiset ne mahdollistavat erittäin tarkan ja vakaan tiedonkeruun sähkölaskutusta ja verkkotoiminnan hallintaa varten.

Jakelulinjojen ja -laitteiden suojapiirit

Keskijännitteisten jakelulinjojen, tehomuuntajien ja kondensaattoripankkien suojapiireihin sovelletut muuntajat kestävät 80 tuuman nimellistä lyhytaikaista lämpövirtaa 1 sekunnin ajan ja dynaamisen nimellisvirran 2,5 × 80 tuumaa. Ne sieppaavat nopeasti vikasignaaleja ja tukevat teholaitteiden ylikuormitus- ja oikosulkusuojausta.

Ulkokäyttöön tarkoitettujen sähkölaitteiden lisävaruste

Ne on räätälöity yhteensopiviksi integroiduiksi komponenteiksi ulkopylväisiin asennettaviin kytkimiin, rengaspääyksiköihin ja muihin ulkokäyttöön tarkoitettuihin teholaitteisiin, ja ne on varustettu CPE-tyyppisillä ulkoseinäholkeilla. Tämä rakenne mahdollistaa vakaan ulkokäytön ilman ylimääräisiä suojakoteloita tai apurakenteita.

Tilarajoitteiset kompaktit jakeluasennukset

Nämä integroidut valutyyppiset muuntajat yhdistävät 3CT:n ja 3PT:n yhdeksi yksiköksi, mikä vähentää asennustilaa huomattavasti. 600 V:n liitineristystason ansiosta ne sopivat täydellisesti tiiviisti järjestettyihin teholaitteiden asetteluihin.

Vakuuttavat tekniset edut

Keskijänniteinstrumenttimuuntajilla on viisi merkittävää teknistä vahvuutta, mikä tekee niistä ihanteellisia tuotteita nykyaikaisiin keskijännitejakeluverkkoihin:

Integroitu suunnittelu säästää tilaa ja alentaa kustannuksia

3CT:n ja 3PT:n integroiva all-in-one-valurakenne eliminoi virta- ja jännitemuuntajien erillisen asennuksen. Se minimoi tehokkaasti asennustilan, yksinkertaistaa paikan päällä tapahtuvaa johdotusta ja alentaa projektin kokonaiskustannuksia.

Erinomainen sopeutuvuus ulkokäyttöön ja käyttövarmuus

Tehokas valuhartsieristys, jonka eristysjännite on 17,5/38/95 kV, tarjoavat erinomaisen säänkestävyyden ja sopivat suoraan ulkoasennukseen. Ne kestävät oikosulkujen aiheuttamia vakavia lämpö- ja sähködynaamisia vaikutuksia, ja niissä on erittäin alhainen pitkän aikavälin vikaantuminen.

Poikkeuksellinen ylikuormituskyky monimutkaisiin käyttöolosuhteisiin

Ne tukevat jatkuvaa toimintaa 120 % nimellisvirrasta (1,2 tuumaa) ja voivat toimia 130 % ~ 150 % nimellisvirran ylikuormituksella jopa 8 tuntia. Erinomainen ylikuormitussopeutuvuus vastaa nykyaikaisten jakeluverkkojen toistuviin kuormituksen vaihteluihin.

Kaksinkertainen luotettavuus mittaus- ja suojaustoiminnoille

Instrumentin turvakerroin FS=5 ja vakaa toisiokäämin jännite 3kVef takaavat tarkan signaalinsiirron. Ne täyttävät energianmittauksen korkeat tarkkuusstandardit ja antavat luotettavia laukaisusignaaleja suojalaitteille. Ne ovat täysin yhteensopivia standardien IEC 61869-1 ja IEC 61869-4 kanssa, ja niissä on laaja yhteensopivuus maailmanlaajuisten verkkolaitteiden kanssa.

Helppo asennus, vähän huoltoa, pitkä käyttöikä

Niiden kompakti esikalibroitu rakenne ei vaadi monimutkaista käyttöönottoa paikan päällä ja mahdollistaa ulkoasennuksen ilman lisäsuojaa. Valuhartsikotelo tarjoaa erinomaisen kosteuden-, pölyn- ja ikääntymistä estävän suorituskyvyn, eikä se vaadi juuri mitään rutiinihuoltoa. Vain säännöllisiä silmämääräisiä tarkastuksia vaaditaan pitkän aikavälin vakaan toiminnan varmistamiseksi, mikä takaa korkean käytännöllisyyden ja kustannustehokkuuden.
