Artikkelin tiivistelmä: A korkeajännitekatkaisijaon kriittinen suojalaite, jota käytetään ohjaamaan sähköpiirejä ja katkaisemaan vaarallisia vikavirtoja siirto- ja jakelujärjestelmissä.Huixingtarjoaa SF₆-kaasukatkaisijat, jotka on suunniteltu ulkosähköasemille ja jotka kattavat nimellisjännitteet 40,5kV - 245kV, nimellisvirrat 1600A - 4000A ja oikosulkukatkaisuvirrat 25kA - 63kA. Tässä artikkelissa selitetään sen toimintaperiaate, tekniset ominaisuudet, sovellusskenaariot, valintakriteerit ja keskeiset suorituskykyparametrit.
Sisällysluettelo
- Mikä on suurjännitekatkaisija?
- Miksi se on tärkeää virtajärjestelmän suojaukselle?
- Kuinka katkaisija toimii?
- Mitä teknisiä ominaisuuksia insinöörien tulee ottaa huomioon?
- Missä suurjännitekatkaisijoita käytetään?
- Tärkeimmät tekniset parametrit
- Kuinka valita oikea malli?
- Usein kysytyt kysymykset
- Hanki korkeajännitekatkaisijaratkaisu
Mikä on suurjännitekatkaisija?
Suurjännitekatkaisija on kytkin- ja suojalaite, joka on suunniteltu ohjaamaan sähköpiirejä normaaleissa käyttöolosuhteissa ja katkaisemaan nopeasti virran vian ilmetessä. Toisin kuin tavalliset pienjännitesuojalaitteet, suurjännitekatkaisijoiden on käsiteltävä turvallisesti huomattavasti suurempia sähköenergiaa, eristysjännitystä ja oikosulkuvirtoja.
Ulkosähköasemissa ja voimansiirtoprojekteissa SF₆-kaasukatkaisijoita käytetään laajalti, koska niissä yhdistyvät sähköeristys, valokaaren sammutuskyky, mekaaninen kytkentäsuorituskyky ja sopeutumiskyky ulkoympäristöön yhdessä suunnitellussa järjestelmässä.

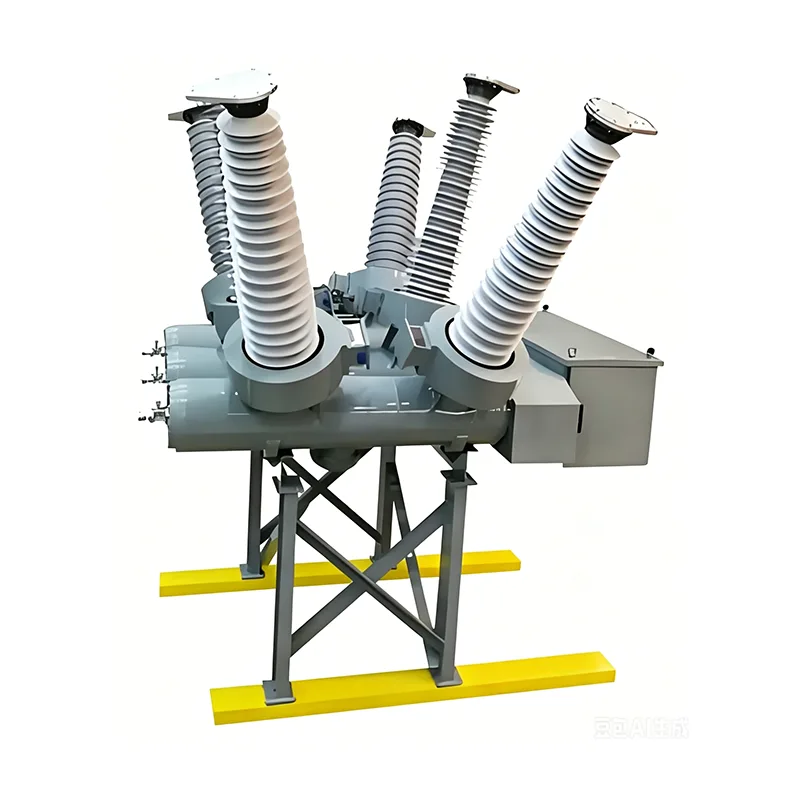

Huixingin julkaisemien tuotespesifikaatioiden mukaan sen kuollut säiliörakenne kattaa nimellisjännitteet 40,5–245 kV, nimellisvirrat 1600–4000 A ja nimelliset oikosulkukatkaisuvirrat 25–63 kA. Tuote on suunniteltu GB/T 1984 ja IEC 62271-100 vaatimusten mukaisesti.
Miksi se on tärkeää virtajärjestelmän suojaukselle?
Sähkönsiirto- ja jakeluverkkojen tulee toimia luotettavasti vaihtelevista kuormituksista, kytkentätapahtumista, ympäristöolosuhteista ja odottamattomista sähkövioista huolimatta. Kun oikosulku tapahtuu, seurauksena oleva virta voi nousta nopeasti ja aiheuttaa vakavia lämpö- ja sähködynaamisia rasituksia muuntajiin, virtakiskoihin, kaapeleihin, generaattoreihin ja muihin laitteisiin.
Oikein valittu suurjännitekatkaisija auttaa eristämään vahingoittuneen osan ennen kuin vika aiheuttaa laajempia järjestelmävaurioita. Sen päätoimintoihin kuuluvat:
- Avaus- ja sulkemispiirit normaalikäytössä.
- Oikosulku- ja vikavirtojen katkaisu.
- Sähköverkon viallisten osien eristäminen.
- Tukee releen suojausta ja automaattisia kytkentäjärjestelmiä.
- Vaaditun dielektrisen eristyksen ylläpito keskeytyksen jälkeen.
- Tarjoaa luotettavan kytkentätehon toistuvien käyttöjaksojen aikana.
Tästä syystä katkaisijan valinnan tulee perustua paitsi jännitteen ja virran nimellisarvoihin myös katkaisukykyyn, eristystasoon, toimintajärjestykseen, mekaaniseen kestävyyteen, ympäristöolosuhteisiin ja projektikohtaisiin vaatimuksiin.
Kuinka katkaisija toimii?
Peruskäyttöprosessissa on kolme vaihetta: laukaisukäskyn havaitseminen tai vastaanottaminen, koskettimien mekaaninen erottaminen ja koskettimien erotuksen aikana syntyneen sähkökaaren sammuttaminen.
SF₆-kaasukatkaisijassa kaasu tarjoaa sekä eristys- että kaarensammutustoiminnot. Kun koskettimet eroavat vikakatkon aikana, niiden väliin muodostuu sähkökaari. Katkaisija käyttää suunniteltua kaasuvirtausmekanismia valokaaren jäähdyttämiseen ja deionisoimiseen, jotta virta voidaan katkaista turvallisesti.
Dual Arc-Quenching Technology
Huixingin tuotteessa yhdistyvät omaenergia- ja puffer-tyyppinen kaarisammutusperiaatteet. Suuren oikosulkuvirran olosuhteissa kaaren tuottama lämpö edistää nopeaa SF6-kaasun laajenemista, mikä luo nopean kaasuvirran valokaaren sammuttamista varten. Pienemmissä oikosulkuvirran olosuhteissa mekaaninen puristus tuottaa suunnatun korkeapaineisen kaasuvirran jäähdyttämään kaaria ja vähentämään uudelleen syttymisen mahdollisuutta.
Tämä kaksinkertainen toimintaperiaate sallii katkaisijan käsitellä erilaisia vikavirtaolosuhteita säilyttäen samalla hallitun keskeytyssuorituskyvyn.
Mitä teknisiä ominaisuuksia insinöörien tulee ottaa huomioon?
Korkeajännitekatkaisijaa arvioidessaan insinöörien on tavallisesti tarkasteltava yhdessä sähköisiä, mekaanisia, ympäristöllisiä ja kunnossapitoon liittyviä ominaisuuksia.
1. Laaja jännite- ja virrankattavuus
Huixingin julkaissut valikoima ulottuu 40,5 kV - 245 kV nimellisjännitteellä ja 1 600 A - 4 000 A nimellisvirralla. Tämän valikoiman avulla laitteet voivat palvella erilaisia ulkokäyttöön tarkoitettuja siirto- ja sähköasemasovelluksia.
2. Suuri oikosulkukatkaisukyky
Julkaistu oikosulkukatkaisuvirta-alue on 25kA - 63kA. Vaadittu katkaisukyky tulee aina sovittaa asennuksen mahdolliseen vikavirtaan.
3. Fast Switching Performance
Julkaistujen eritelmien mukaan katkaisuaika on ≤60ms, avausaika ≤30ms ja sulkemisaika ≤100ms. Nämä ominaisuudet ovat tärkeitä, kun tarvitaan nopeaa vian eristämistä ja koordinoitua suojausta.
4. Mekaaninen kestävyys
Määritetty mekaaninen käyttöikä on 6 000 toimenpidettä. Mekaaninen kestävyys on erityisen tärkeää sähköasemille, joissa kytkentätaajuus ja pitkäaikainen käyttövarmuus ovat tärkeitä ostonäkökohtia.
5. Ympäristöön sopeutumiskyky
Ulkokäyttöön tarkoitetut sähkölaitteet voivat kohdata suurta kosteutta, korkeaa korkeutta, syövyttäviä ympäristöjä, lämpötilan vaihteluita ja muita paikkakohtaisia olosuhteita. Huixing toteaa, että räätälöity tuotanto voi mukautua erityisiin toimintaympäristöihin ja teknisiin vaatimuksiin.
Missä suurjännitekatkaisijoita käytetään?
Suurjännitekatkaisijat ovat sähköasemien ja voimansiirtojärjestelmien olennaisia komponentteja. Sopiva kokoonpano riippuu järjestelmän jännitteestä, vikatasosta, asennusympäristöstä, kytkentävaatimuksista ja verkkoarkkitehtuurista.
| Sovellus | Tyypillinen vaatimus | Katkaisijatoiminto |
|---|---|---|
| Ulkosähköasemat | Korkea eristys ja ympäristön kestävyys | Kuorman kytkentä ja vikakatkos |
| Kaupunkien jakelun laajentaminen | Luotettava verkon suojaus | Eristää vialliset piirit |
| Teollisuuspuistot | Vakaa teollisuusvirtalähde | Ohjaa ja suojaa suurjännitesyöttölaitteita |
| Uusiutuvan energian kasvit | Verkkoliitäntä ja suojaus | Kytkin ja vianeristys |
| Voimansiirtolinjat | Suuri oikosulkukatkoskapasiteetti | Suojaa siirtoverkkoja vikojen aikana |
| Sähköaseman jälkiasennusprojektit | Yhteensopivuus olemassa olevan infrastruktuurin kanssa | Modernisoi kytkentä- ja suojaustoiminnot |
Nämä sovellukset osoittavat, miksi katkaisijoita tulisi pitää osana täydellistä suojajärjestelmää eikä eristettyinä kytkentäkomponentteina.
Tärkeimmät tekniset parametrit
Tekniset tiedot tarjoavat objektiivisen perustan mallin valinnalle. Seuraavissa kuvissa on yhteenveto tärkeistä parametreista, jotka on julkaistu Huixingin SF₆-katkaisijasarjalle.
| Parametri | Julkaistu erittely |
|---|---|
| Nimellinen maksimijännite | 40,5kV-245kV |
| Nimellisvirta | 1600A–4000A |
| Nimellistaajuus | 50/60 Hz |
| Oikosulku katkaisuvirta | 25kA-63kA |
| Breaking Time | ≤60 ms |
| Aukioloaika | ≤30 ms |
| Sulkemisaika | ≤100 ms |
| Mekaaninen käyttöikä | 6000 operaatiota |
| Osittainen purkaminen | 10 pC |
| SF₆ vuotuinen vuotoaste | ≤0,5 % määritetty tuoteparametreissa |
| Sovellettavat standardit | GB/T 1984, IEC 62271-100 |
Suunnitteluprojekteissa lopullinen spesifikaatio tulee vahvistaa täydellisen teknisen tiedotteen, työpaikan olosuhteiden, sovellettavien verkkokoodien ja projektikohtaisten suojalaskelmien perusteella.
Kuinka valita oikea malli?
Korkeajännitekatkaisijan valitseminen vaatii muutakin kuin järjestelmän nimellisjännitteen sovittamista. Järjestelmällinen arviointi voi vähentää yhteensopivuusongelmia asennuksen ja käyttöönoton aikana.
- Vahvista järjestelmän jännite:Valitse todellisia verkko- ja eristysvaatimuksia vastaava nimellisjännite.
- Laske tarvittava virtaluokitus:Ota huomioon jatkuva kuormitusvirta, odotettu laajeneminen ja käyttöolosuhteet.
- Määritä vikavirta:Nimellisen oikosulkukatkaisuvirran on oltava riittävä laskettuun mahdolliseen vikatasoon.
- Tarkista eristysvaatimukset:Tarkista tehotaajuuden kestojännite, salamaimpulssinkestojännite ja ryömintäetäisyys.
- Arvioi toimintajärjestys:Varmista, että katkaisin tukee vaadittua avaus-, sulkemis- ja uudelleensulkemisjärjestystä.
- Tarkista ympäristöolosuhteet:Ota huomioon korkeus, kosteus, lämpötila, saastuminen ja korroosio asennuspaikalla.
- Tarkista ohjausvaatimukset:Tarkista ohjauspiirin jännite, moottorin jännite, lämmittimen vaatimukset ja liitännän yhteensopivuus.
- Tarkista sovellettavat standardit:Varmista, että valitut laitteet täyttävät projektin edellyttämät standardit ja tekniset vaatimukset.
Projekteissa, joissa on epätavalliset ympäristö- tai sähköolosuhteet, räätälöity suunnittelu voi olla arvokasta. Huixing toteaa, että se tukee räätälöityä tuotantoa sellaisiin vaatimuksiin kuin korkea korkeus, korkea kosteus, syövyttävä ympäristö, erityiset jännitetasot ja erityiset rikkoutumisparametrit.
Usein kysytyt kysymykset
Mikä on suurjännitekatkaisijan päätarkoitus?
Sen päätarkoitus on ohjata suurjännitepiirejä normaalin toiminnan aikana ja katkaista epänormaalit virrat, erityisesti oikosulkuvirrat, auttaakseen suojaamaan sähkölaitteita ja ylläpitämään järjestelmän turvallisuutta.
Minkä jännitealueen Huixingin katkaisija kattaa?
Julkaistut tuoteparametrit kattavat nimellisjännitteet 40,5 kV - 245 kV, ja eri kokoonpanot ovat saatavilla koko alueella.
Miksi SF₆:ta käytetään tämän tyyppisessä katkaisijassa?
SF₆:lla on vahvat sähköeristys- ja kaarensammutusominaisuudet, minkä ansiosta se voi suorittaa sekä eristykseen että katkaisuihin liittyviä toimintoja katkaisijan suunnittelussa.
Mitä eroa on omaenergian ja puffer-kaaren sammutuksen välillä?
Valokaarisammutus käyttää kaariin liittyvää energiaa kaasuvirran muodostamiseen, kun taas pufferitekniikka puristaa kaasua mekaanisesti muodostaen suunnatun korkeapainevirran. Viitattu malli yhdistää molemmat periaatteet erilaisiin oikosulkuolosuhteisiin.
Voidaanko katkaisija räätälöidä erityisiin asennusolosuhteisiin?
Kyllä. Huixing toteaa, että sen tuotanto voidaan räätälöidä olosuhteisiin, kuten korkeaan korkeuteen, korkeaan kosteuteen, syövyttäviin ympäristöihin, erityisiin jännitetasoihin ja erityisiin rikkoutumisvaatimuksiin.
Hanki korkeajännitekatkaisijaratkaisu
Oikean suurjännitekytkinlaitteiston valinta on insinööripäätös, jonka tukena tulee olla tarkat sähköparametrit, ympäristövaatimukset, suojalaskelmat ja asennusolosuhteet. Huixing tarjoaa SF₆-kaasukatkaisijoita ulkosähköasemille ja siirtosovelluksille julkaistuilla jännitearvoilla 40,5–245 kV ja räätälöityjä vaihtoehtoja erilaisiin projektivaatimuksiin. Jos suunnittelet uutta sähköasemaa, siirtoprojektia, uusiutuvan energian verkkoliitäntää tai laitteiden jälkiasennusta,ota meihin yhteyttäkeskustellaksesi jännite-, virta-, katkaisukapasiteetti-, ympäristö- ja kokoonpanovaatimuksistasi ja pyytää sopivaa teknistä ratkaisua.
