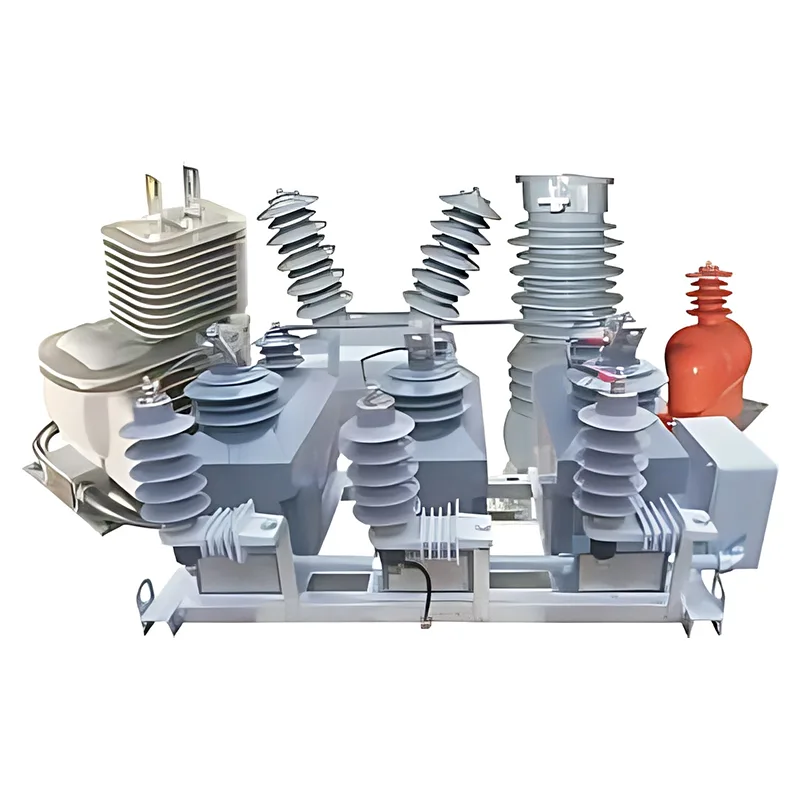

HuixingtarjoaaMedium Voltage Instrument Transformers10–17,5 kV sähkönjakelujärjestelmiin, jotka tukevat tarkkaa energianmittausta, reaaliaikaista valvontaa ja luotettavaa suojarelettä sähköasemille ja ulkosähköasennuksille.
Artikkelin tiivistelmä:Keskijännitteiset instrumenttimuuntajat ovat olennaisia komponentteja nykyaikaisissa sähkönjakeluverkoissa. Muuntamalla suuret virta- ja jännitearvot standardoiduiksi signaaleiksi ne mahdollistavat mittarien, valvontajärjestelmien ja suojareleiden toiminnan turvallisesti ja tarkasti. Tämä opas selittää virtamuuntajat (CT:t), jännitemuuntajat (VT:t), niiden ensisijaiset sovellukset, tärkeät tekniset tiedot ja valintanäkökohdat. Siinä tutkitaan myös integroitujen suunnitelmien, ulkotilojen mukautuvuuden, ylikuormitussuorituskyvyn ja standardien noudattamisen etuja. Insinööreille, sähköurakoitsijoille ja hankinta-ammattilaisille näiden tekijöiden ymmärtäminen auttaa löytämään sopivat instrumenttimuuntajat luotettaviin, tehokkaisiin ja tilaa säästäviin sähkönjakelujärjestelmiin.
Keskijännitteiset instrumenttimuuntajat ovat sähköisiä mittauslaitteita, jotka on suunniteltu pienentämään korkeat ensiövirrat tai -jännitteet matalampiin standardoituihin toisioarvoihin. Ne luovat käytännöllisen rajapinnan keskijännitevirtapiirien ja pienjännitemittaus-, ohjaus- ja suojalaitteiden välille.
Toisin kuin tehomuuntajat, jotka siirtävät sähköenergiaa piirien välillä eri jännitetasoilla, instrumenttimuuntajat tarjoavat ensisijaisesti sähköisen mittauksen ja signaalin eristyksen. Niiden suorituskyky vaikuttaa suoraan mittausjärjestelmien tarkkuuteen ja suojalaitteiden luotettavuuteen.
Sähkönjakelussa käytetään kahta päätyyppiä:
Keskijänniteverkoissa nämä laitteet asennetaan yleisesti sähköasemille, kytkinlaitteistoille, jakeluasemille ja ulkosähköasennuksiin. Niiden luokitusten ja eristysjärjestelmien on vastattava niiden käyttämien laitteiden käyttöolosuhteita.
Instrumenttimuuntajat käyttävät sähkömagneettista induktiota primääristen sähkösuureiden toistamiseen toissijaisina signaaleina. Nämä signaalit on suunniteltu olemaan verrannollisia alkuperäisiin arvoihin määritetyllä tarkkuusalueella ja käyttöolosuhteissa.
Virtamuuntaja tuottaa pienennetyn toisiovirran, joka vastaa sen ensiöpiirin läpi kulkevaa virtaa. Esimerkiksi 100/5 A CT:n nimellinen muunnossuhde on 20:1. Määritetyissä käyttöolosuhteissa 100 A:n ensiövirta vastaa noin 5 A:n toisiovirtaa.
Virtamuuntajia käytetään energian mittaukseen, kuormituksen valvontaan ja vikavirran havaitsemiseen. Niiden tarkkuuden ja suojausominaisuuksien on oltava liitetyn laitteen ja odotetun virran vaihteluvälin mukaisia.
Jännitemuuntaja alentaa ensiöjännitteen alemmaksi toisiojännitteeksi, joka sopii mittaus- ja ohjauslaitteille. Muunnossuhde riippuu järjestelmän jännitteestä, muuntajan nimellisistä ensiö- ja toisiojännitteistä sekä käyttötarkoituksesta.
Virran ja jännitteen mittauksen yhdistäminen koordinoidussa kokoonpanossa voi yksinkertaistaa sähköasennusta. Huixing tarjoaa integroidun kokoonpanon, joka yhdistää kolme virtamuuntajaa ja kolme jännitemuuntajaa (3CT+3PT) yhdeksi kompaktiksi yksiköksi sopivia jakeluasennuksia varten.
Lisätietoja vastaavista sähkölaitteista on Huixing'sissakaasueristeiset kojeistoratkaisut.
Keskijännitteiset instrumenttimuuntajat tukevat mittaus-, valvonta- ja suojaustoimintoja kaikkialla jakeluverkoissa. Sopivan kokoonpanon valitseminen auttaa sähköinsinöörejä täyttämään projektin vaatimukset vaarantamatta turvallisuutta tai mittaustehoa.
Ulkoasemilla instrumenttimuuntajat syöttävät mittaussignaaleja energiamittareihin, valvontajärjestelmiin ja suojareleisiin. Tarkat virta- ja jännitetiedot tukevat sähkölaskutusta, kuormituksen arviointia ja operatiivista päätöksentekoa.
Instrumenttimuuntajat tarjoavat sähköisiä signaaleja suojausjärjestelmille, jotka liittyvät jakelulinjoihin, tehomuuntajiin, kondensaattoriryhmiin ja kytkinlaitteisiin. Epänormaaleissa käyttöolosuhteissa nämä signaalit auttavat releitä tunnistamaan viat ja käynnistämään asianmukaiset suojatoimenpiteet.
Kompakteissa jakeluasemissa ja esivalmistetuissa sähköasemissa tila on usein rajallinen. Integroitu muuntajakokoonpano voi vähentää erikseen asennettujen komponenttien määrää, yksinkertaistaa laitteiden järjestelyä ja auttaa insinöörejä käyttämään käytettävissä olevaa kotelotilaa tehokkaammin.
Ulkojakelulaitteiden on kestettävä ympäristöaltistus säilyttäen samalla luotettava eristys ja mittausteho. Asianmukaisesti suunnitellut instrumenttimuuntajat voidaan integroida pylväisiin asennettujen kytkimien, rengaspääyksiköiden ja muiden yhteensopivien ulkolaitteiden kanssa.
Tekniset tiedot määräävät, sopiiko instrumenttimuuntaja tiettyyn sähköasennukseen. Ostajien tulee arvioida koko luokituskokoonpano sen sijaan, että luottaisivat pelkästään nimellisjännitteeseen.
| Parametri | Huixing-tuotetiedot | Miksi sillä on merkitystä |
|---|---|---|
| Sovellusjännitealue | 10–17,5 kV järjestelmät | Määrittää tarkoitetun keskijännitesovellusalueen. |
| Integroitu konfigurointi | 3CT+3PT | Yhdistää kolme virtamuuntajaa ja kolme jännitemuuntajaa yhteen kokoonpanoon. |
| Eristyksen taso | 17,5/38/95 kV | Osoittaa määritellyt eristysluokitukset; vahvistaa sovellettavat testimääritelmät ja luokitusvaatimukset. |
| Nykyinen ylikuormituskyky | 120 % jatkuva virta; 130–150 % enintään 8 tunnin ajan määritellyllä tavalla | Auttaa arvioimaan soveltuvuutta vaihteleville kuormille ilmoitetuissa käyttöolosuhteissa. |
| Instrumentin turvatekijä | FS = 5 | Koskee liitettyjen mittauslaitteiden suojaamista tietyissä olosuhteissa. |
| Toisiokäämin jännite | 3 kVef tuotekuvauksen mukaisesti | Vaatii vahvistuksen valmistajan teknisistä asiakirjoista ja aiotusta sovelluksesta. |
| Sovellettavat standardit | IEC 60044-1, ANSI C57.13, IEC 61869-1 ja IEC 61869-4 viitataan tuotesivulla | Tukee mittaussuorituskyvyn, eristyksen, testauksen ja sovellusvaatimusten arviointia. |
Huomautus: Taulukossa on yhteenveto tuotesivulla julkaistuista tiedoista. Tarkista valmistajalta tarkat mallikohtaiset arvot, sovellettavat standardit ja versiot, testiolosuhteet ja sopimustiedot ennen ostamista. Arvojen ei pitäisi olettaa pätevän samalla tavalla jokaiseen kokoonpanoon.
Tarkkuusluokka määrittelee sallitun mittausvirheen tietyissä olosuhteissa. Nimellisteho, joka ilmaistaan yleensä volttiampeereina (VA), ilmaisee taakan, jota muuntaja on suunniteltu kestämään samalla kun se täyttää määritetyt suorituskykyvaatimukset.
Mittaussovelluksissa insinöörien tulee arvioida vaadittu mittaustarkkuus ja kytketyn laitteen kuormitus. Suojaussovellukset vaativat erillisen arvioinnin relevaatimuksista, vikavirtaolosuhteista ja muuntajan määritellystä suojaustehosta.
Eristyksen suorituskyvyn on vastattava järjestelmän maksimijännitettä ja vaadittua kestävyyttä. Huixingin tuotetiedoissa on myös määritetty lyhytaikainen lämpövirta, joka on 80 kertaa nimellisvirta yhden sekunnin ajan ja dynaaminen virta, joka on 2,5 kertaa ilmoitettu lämpövirtareferenssi. Koska nämä ovat merkittäviä luokituksia, tarkka tulkinta ja soveltuvuus on tarkistettava valmistajan teknisistä asiakirjoista ennen teknistä hyväksyntää.
Integroidut keskijännitemuuntajat voivat auttaa parantamaan asennuksen tehokkuutta ja yksinkertaistamaan laitteiden sijoittelua. Todelliset hyödyt riippuvat valitusta mallista, kojeistojärjestelystä, ympäristöolosuhteista ja projektin spesifikaatioista.
Virta- ja jännitemuuntajien yhdistäminen yhteen kokoonpanoon voi vähentää erillisten komponenttien vaatimaa jalanjälkeä. Tämä on erityisen hyödyllistä kompakteissa sähköasemissa, laatikkotyyppisissä jakeluasemissa ja asennuksissa, joissa paneelitilaa on rajoitetusti.
Huixingin tuotekuvauksessa pääominaisuuksiksi mainitaan valuhartsieristys ja soveltuvuus ulkokäyttöön. Sen integroidun kokoonpanon kuvataan myös käyttämällä CPE-tyyppisiä ulkoseinäholkkeja yhteensopiviin asennuksiin. Projektiryhmien tulee vahvistaa vaaditut ympäristöluokitukset, asennusjärjestelyt, saasteolosuhteet ja sääaltistuminen ennen yksikön määrittämistä.
Koordinoitu kokoonpano voi yksinkertaistaa komponenttien sijoittelua ja toisiojohdotusta. Esikonfiguroidut laitteet voivat myös vähentää paikan päällä tehtävää kokoonpanotyötä, vaikka asennus vaatii silti pätevää henkilökuntaa, oikeita liitinliitäntöjä ja tarkastusta hyväksyttyjen piirustusten perusteella.
Asianmukaisesti määritellyt instrumenttimuuntajat tuottavat mittareiden, valvontalaitteiden ja suojareleiden vaatimat tulosignaalit. Niiden suorituskyky tukee luotettavia operatiivisia päätöksiä edellyttäen, että koko mittaus- ja suojaketju on suunniteltu oikein.
Keskijänniteinstrumenttimuuntajan valinta edellyttää sähkösuunnittelun, laiteintegraation, turvallisuusvaatimusten ja hankintasuunnittelun koordinointia. Yksityiskohtainen erittely auttaa estämään muuntajan ja liitetyn järjestelmän väliset ristiriidat.
Työskentely kokeneen kanssakeskijänniteinstrumenttimuuntajan valmistajavoi auttaa ostajia selventämään tekniset vaatimukset ennen tuotantoa. Anna räätälöityjä asennuksia varten yksirivinen kaavio, järjestelmän luokitukset, sovelluksen kuvaus ja vaaditut liitännän mitat tarjousta pyydettäessä.
Oikea asennus on välttämätöntä mittaustarkkuuden ja sähköturvallisuuden ylläpitämiseksi. Instrumenttimuuntajat on asennettava hyväksyttyjen piirustusten, laiteohjeiden, sovellettavien sähkömääräysten ja paikkakohtaisten turvallisuusohjeiden mukaisesti.
Tärkeä varotoimi:Älä koskaan avaa jännitteisen virtamuuntajan toisiokäämiä. Vaarallisia jännitteitä saattaa kehittyä. Jännitemuuntajien toisiopiirit on myös suojattava oikosulkuja vastaan, ja niiden toisiomaadoituksen ja suojauksen tulee noudattaa hyväksyttyä suunnittelua.
Huoltovälien tulee noudattaa valmistajan suosituksia, työpaikan käyttöolosuhteita ja sovellettavia määräyksiä. Tyypillisiin tarkastuksiin voi kuulua eristysvaurioiden, saastumisen, löystyneiden liitosten, korroosion, ylikuumenemisen ja kosteuden sisäänpääsyn todisteiden tarkistaminen.
Ulkoasennuksissa ympäristöaltistus ja saastetasot tulee ottaa huomioon tarkastus- ja puhdistusaikatauluja suunniteltaessa. Pätevän sähköhenkilöstön tulee arvioida kaikki epänormaalit lukemat tai näkyvät viat ennen laitteen palauttamista käyttöön.
Niiden ensisijainen tarkoitus on muuntaa suuret ensiövirrat ja -jännitteet alemmiksi toisiosignaaleiksi mittausta, energianmittausta, valvontaa ja suojareleitä varten. Tämä antaa pienjänniteinstrumenteille ja suojajärjestelmille mahdollisuuden saada keskijänniteverkkojen valvontaan tarvittavat sähkötiedot.
Virtamuuntaja pienentää ensiövirran suhteelliseksi toisiovirraksi, kun taas jännitemuuntaja pienentää ensiöjännitteen suhteelliseksi toisiojännitteeksi. Molemmat tukevat mittausta ja suojausta, mutta niillä on erilaiset arvot, liitäntäjärjestelyt ja turvallisuusvaatimukset.
Huixing kuvaa keskijänniteinstrumenttimuuntajansa 10–17,5 kV tehonjakelujärjestelmiin. Ostajien tulee vahvistaa projektilleen tarkka malli, järjestelmän enimmäisjännite, eristystaso, muunnossuhteet ja sovellettavat tekniset tiedot.
Kyllä, erityisesti ulkokäyttöön suunniteltuja ja mitoitettuja malleja voidaan asentaa sopiviin ulkokäyttöön. Ennen ostamista tarkista ympäristön soveltuvuus, eristyssuunnittelu, asennusvaatimukset ja yhteensopivuus asennuspaikan kanssa.
Integroitu 3CT+3PT-kokoonpano yhdistää kolme virtamuuntajaa ja kolme jännitemuuntajaa samassa yksikössä. Se voi säästää tilaa ja yksinkertaistaa laitejärjestelyä kompakteissa sähköasemissa ja muissa yhteensopivissa jakeluasennuksissa. Kokoonpano tulee tarkistaa projektin sähkökaavion ja mittausvaatimusten perusteella.
Pyydä mallikohtainen tietolomake, hyväksytyt tekniset piirustukset, muunnossuhteet, tarkkuusluokat, nimellistehot, eristysluokitukset, sovellettavat standardit ja asiaankuuluvat testiasiakirjat. Räätälöityjä projekteja varten vahvista asennusliittymä ja tarvittavat toissijaiset liitännät ennen tilauksen hyväksymistä.
Keskijännitteiset instrumenttimuuntajat ovat välttämättömiä tarkan mittauksen, tehokkaan suojan ja luotettavan toiminnan kannalta nykyaikaisissa sähkönjakeluverkoissa. Niiden soveltuvuus riippuu oikeista muunnossuhteista, tarkkuusvaatimuksista, eristyksen suorituskyvystä, viankestävyydestä ja yhteensopivuudesta koko sähköasennuksen kanssa. Integroidut suunnittelut voivat tarjota lisäetuja, kun tila ja asennustehokkuus ovat tärkeitä.
Huixing tarjoaa keskijänniteinstrumenttimuuntajaratkaisuja 10–17,5 kV jakelusovelluksiin, mukaan lukien mittaus-, valvonta- ja suojausvaatimukset. Jos suunnittelet sähköaseman päivitystä, kompaktin jakelujärjestelmän kehittämistä tai laitteiden hankintaa ulkosähköprojektiin, tarkista tekniset vaatimukset huolellisesti jaota meihin yhteyttäkeskustellaksesi tuotteen teknisistä tiedoista, kokoonpanovaihtoehdoista ja sopivasta tarjouksesta projektiisi.
