Kuinka suurjänniteerotin voi parantaa turvallisuutta ja luotettavuutta nykyaikaisissa sähköjärjestelmissä?

Korkeajänniteerotinon kriittinen komponentti turvallisessa sähköeristyksessä siirto-, jakelu-, sähköasema- ja teollisuusvoimajärjestelmissä.Huixingtoimittaa GW4-sarjan suurjänniteerottimen jänniteluokilla 40,5 kV - 252 kV, jossa yhdistyvät näkyvä eristys, kestävä eristys, korroosionkestävyys ja joustava asennus vaativiin ulkokäyttöön.

Suurjänniteerotin on suunniteltu luomaan selkeästi näkyvä eristysrako suurjännitepiirin jännitteettömäksi jättämisen jälkeen. Toisin kuin katkaisija, sitä käytetään ensisijaisesti sähköiseen eristämiseen vikavirran katkaisemisen sijaan. Tämä tekee siitä olennaisen turvalaitteen laitteiden tarkastuksen, huollon, kytkentätoimintojen ja sähköjärjestelmän konfiguroinnin aikana.

Huixingin GW4-sarja käyttää kaksipylväistä vaakasuuntaista pyörivää rakennetta ja kattaa 40,5 kV, 72,5 kV, 126 kV, 145 kV, 170 kV ja 252 kV jänniteluokat. Sen rakenne sisältää lujat alumiiniseokset johtavat komponentit, korroosionkestävät laitteistot, valinnaiset maadoituskytkimet ja eristysrakenteet, jotka on tarkoitettu haastaviin ulkoympäristöihin.

Sisällysluettelo

1. Mikä on suurjänniteerotin?
2. Miksi suurjänniteerotin on tärkeä?
3. Kuinka GW4-suurjänniteerotin toimii?
4. Missä suurjänniteerottimia käytetään?
5. Mitkä ovat tärkeimmät edut?
6. Mitä teknisiä parametreja ostajien tulee ottaa huomioon?
7. Kuinka valita oikea malli?
8. Usein kysytyt kysymykset
9. Johtopäätös

Mikä on suurjänniteerotin?

Suurjänniteerotin, joka tunnetaan myös suurjänniteeristimenä, on mekaaninen kytkinlaite, jota käytetään sähköisen eristyksen aikaansaamiseen suurjännitepiireissä. Sen ensisijaisena tarkoituksena on erottaa sähköjärjestelmän osa jännitteisestä verkosta, jotta huoltohenkilöstö voi työskennellä laitteiden parissa asianmukaisesti vahvistetuissa turvallisuusolosuhteissa.

Yksi sen tärkeimmistä ominaisuuksista on näkyvä eristysrako, joka syntyy, kun pääkoskettimet avataan. Tämä fyysinen erottelu antaa suoran osoituksen siitä, että asianomainen piiriosa on eristetty.

Erotin on tärkeää erottaa katkaisijasta. Katkaisija on suunniteltu katkaisemaan normaali kuormitusvirta ja vikavirta, kun taas erotinta käytetään yleensä, kun piiri on jo jännitteettömänä, ja sen tarkoituksena on muodostaa turvallinen erotuspiste.

• Tarjoaa näkyvän sähköisen eristyspisteen.
• Tukee suurjännitelaitteiden turvallista huoltoa.
• Auttaa erottamaan virtakiskot, muuntajat, johdot ja katkaisijat.
• Voidaan konfiguroida maadoituskytkimellä lisää turvallisuutta.
• Tukee sähköasemien ja siirtojärjestelmien kytkentäjärjestelyjä.

Miksi suurjänniteerotin on tärkeä?

Korkeajänniteinfrastruktuuri vaatii useita suojakerroksia, koska sähköhäiriöt, vahingossa tapahtuvat jännitteet ja väärät kytkennät voivat aiheuttaa vakavia laitevaurioita ja henkilövaaraa. Oikein suunniteltu erotin edistää tätä turvallisuusarkkitehtuuria luomalla luotettavan fyysisen eristyspisteen.

Esimerkiksi sähköasemalla huolto voi edellyttää muuntajan, virtakisko-osan, voimajohdon tai katkaisijan erottamista jännitteisestä verkosta. Kun asianomainen piiri on jännitteettömänä ja vaadittu kytkentäjakso on suoritettu, erotin voi muodostaa tarvittavan eristyksen.

Järjestelmissä, joissa on maadoituskytkin, mekaaninen lukitus voi auttaa varmistamaan oikean toimintajärjestyksen pääerottimen ja maadoitusmekanismin välillä. Tämä vähentää vaarallisen käytön mahdollisuutta ja auttaa parantamaan yleistä kytkentäkuria.

Kuinka GW4-suurjänniteerotin toimii?

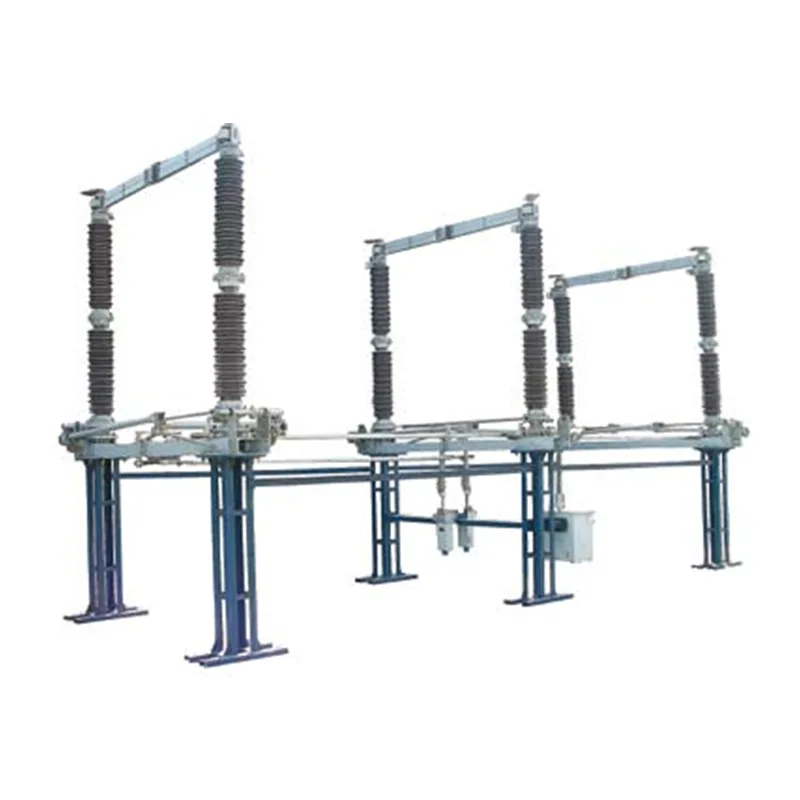

GW4-sarjassa on kaksipylväinen vaakasuora pyörivä rakenne. Kun mekanismi toimii, johtavat komponentit pyörivät muodostaen avoimen eristysetäisyyden. Tuloksena oleva rako tarjoaa näkyvän eron erotetun piirin ja jännitteisen puolen välillä.

Johtavassa sauvassa käytetään erittäin lujaa alumiiniseosprofiilia, kun taas joustava kuparipunosliitos auttaa ylläpitämään luotettavaa sähkönjohtavuutta. Kosketinrakenteessa käytetään ulkoisen paineen ruostumattomasta teräksestä valmistettuja jousia, jotka ylläpitävät vakaata kosketuspainetta samalla kun ne kestävät korroosiota.

Ulkoasennuksissa paljaat metalliosat kuumasinkitään, kun taas voimansiirtokomponentit voivat sisältää ruostumattomasta teräksestä valmistetut tapit ja komposiittiholkit. Nämä rakennusvalinnat ovat erityisen arvokkaita, kun laitteet ovat alttiina sateelle, lumelle, suolasuihkulle, teollisuuspölylle, lämpötilan muutoksille ja muille ympäristörasituksille.

Tietyt kokoonpanot voivat sisältää myös luokitusrenkaita ja suojakansia. Nämä komponentit auttavat parantamaan sähkökentän jakautumista ja vähentämään radiohäiriöitä vaativissa suurjännitesovelluksissa.

Missä suurjänniteerottimia käytetään?

Korkeajännitteistä erotinta voidaan käyttää monenlaisissa sähköinfrastruktuureissa. Sopiva jänniteluokka, virran arvo, eristystaso, mekaaninen kokoonpano ja ympäristösuunnittelu riippuvat projektista.

Voimalaitokset ja sähköasemat

Lämpö-, vesi-, aurinko- ja muissa sähköntuotantolaitoksissa erottimet voivat eristää muuntajat, katkaisijat, virtakiskot ja muut tärkeät laitteet. Sähköasemilla ne voivat tukea kiskojen osiointia ja huoltoeristystä.

Siirto- ja jakeluverkot

Suurjännitesiirtojohdot vaativat luotettavat eristyslaitteet kunnossapitoa ja kytkentätoimintoja varten. Järjestelmän kokoonpanosta riippuen erottimia voidaan käyttää myös jännitemuuntajien ja ylijännitesuojainten kanssa.

Uusiutuvan energian hankkeet

Suuret aurinko- ja tuulivoimalaitokset vaativat luotettavia kytkentä- ja eristyslaitteita. 40,5 kV ja 72,5 kV konfiguraatiot voivat sopia tiettyihin uusiutuvan energian sovelluksiin, kun taas korkeajännitemallit voivat tukea verkkoliitäntää ja sähköasemainfrastruktuuria.

Teollisuuden sähköjärjestelmät

Metallurgiset laitokset, kemian laitokset ja muut suuret teollisuuslaitokset käyttävät usein korkeajännitteisiä jakelujärjestelmiä. Vankka erotin voi tarjota huoltoeristyksen korkeajännitteisille työpajalaitteille samalla kun se kestää tärinää ja saastuneita ympäristöjä.

Rautatie- ja erikoissuurjännitejärjestelmät

Erikoistuneet suurjännitelaitteistot, mukaan lukien rautateiden vetovoimajärjestelmät, voivat hyötyä mekaanisista lukitusjärjestelyistä, jotka koordinoivat pääerotinta ja maadoituskytkintä.

Mitkä ovat suurjännitteen erottimen tärkeimmät edut?

Ostajille, jotka arvioivat suurjännitteen erottimen toimittajaa, sähköinen suorituskyky on vain yksi osa päätöstä. Mekaaninen luotettavuus, ympäristön kestävyys, huoltovaatimukset ja konfiguroinnin joustavuus voivat vaikuttaa yhtä paljon elinkaaren aikaiseen suorituskykyyn.

• Laaja jännitekattavuus:GW4-sarja kattaa jänniteluokat 40,5 kV - 252 kV.
• Luotettava virransiirto:Konfiguraatiot tukevat nimellisvirtoja, jotka ulottuvat jopa 6300 A:iin.
• Vahva eristyskyky:Valikoimasta löytyy useita tehotaajuus- ja salamaimpulssien kestotasoja.
• Kestävyys ulkona:Galvanoidut metalliosat ja korroosionkestävät mekaaniset osat auttavat kestämään ankaria sääolosuhteita.
• Joustava maadoituskokoonpano:Maadoituskytkimet voidaan konfiguroida alustan kummallekin puolelle yksi- tai kaksimaadoitusjärjestelyillä.
• Vähennetyt huoltovaatimukset:Modulaariset komponentit ja huoltoa vaativa mekaaninen rakenne helpottavat tarkastusta ja vaihtoa.
• Sopeutuvuus vaativiin ympäristöihin:Tuote on suunniteltu lämpötiloihin -40°C - +40°C, voimakkaalle tuulelle jopa 34m/s, jääpinnoitteelle 10mm asti ja korkeissa sovelluksissa 4000m asti.

Mitä teknisiä parametreja ostajien tulee ottaa huomioon?

Teknisen valinnan tulee aina perustua todelliseen sähköverkkoon, ympäristöolosuhteisiin, asennuskokoonpanoon ja sovellettaviin projektistandardeihin. Seuraavat edustavat tekniset tiedot kuvaavat GW4-sarjan valikoimaa.

Muita valintaparametreja ovat tehon taajuuden kestojännite, salamaimpulssin kestojännite, ryömintäetäisyys, eristysetäisyys, liittimen mekaaninen kuormitus, eristimen lujuus, asennuskokoonpano ja maadoitusvaatimukset.

Kuinka valita oikea malli?

Oikean suurjännitteen erottimen valinta vaatii muutakin kuin järjestelmän nimellisjännitteen sovittamista. Ammattimaisessa spesifikaatiotarkistuksessa tulee huomioida koko käyttöympäristö ja sähköverkko.

1. Määritä järjestelmän jännite.Valitse jänniteluokka, joka vastaa todellisia verkon ja eristyksen koordinointivaatimuksia.
2. Vahvista jatkuva virta.Nimellisvirran on oltava riittävä normaaleihin käyttöolosuhteisiin ja odotettuun järjestelmän kuormitukseen.
3. Arvioi oikosulkuolosuhteet.Tarkista lyhytaika- ja huippukestovirran vaatimukset odotetulla vikatasolla.
4. Tarkista eristysvaatimukset.Harkitse tehotaajuuden kestojännitettä, salaman impulssinkestojännitettä, ryömintäetäisyyttä, korkeutta ja saastetasoa.
5. Arvioi asennusympäristö.Lämpötila, tuuli, jää, suolasuihku, teollisuussaaste, korkeus ja seismiset olosuhteet voivat vaikuttaa sopivaan kokoonpanoon.
6. Määrittele maadoitusjärjestely.Selvitä, tarvitaanko yksittäinen maadoituskytkin, kaksinkertainen maadoituskokoonpano vai jokin muu järjestely.
7. Tarkista mekaaniset ja huoltovaatimukset.Harkitse toimintatiheyttä, asennustilaa, huoltoon pääsyä ja yhteensopivuutta olemassa olevan sähköaseman sijoittelun kanssa.

Suurissa siirto- ja jakeluprojekteissa tekninen yhteydenpito kokeneen valmistajan kanssa on suositeltavaa ennen laitespesifikaatioiden viimeistelyä. Tämä auttaa varmistamaan, että valittu kokoonpano vastaa järjestelmän sähköisiä, mekaanisia ja ympäristövaatimuksia.

Usein kysytyt kysymykset suurjänniteerottimista

Mikä on suurjänniteerottimen päätarkoitus?

Päätarkoituksena on tarjota luotettava sähköinen eristys ja näkyvä erotusrako suurjännitepiirissä sen jälkeen, kun piiri on asianmukaisesti jännitteetön. Se tukee turvallisia huolto- ja kytkentämenetelmiä.

Mitä eroa on erottimella ja katkaisijalla?

Katkaisija on suunniteltu katkaisemaan normaali kuormitusvirta ja vikavirta, kun taas erotin on tarkoitettu ensisijaisesti muodostamaan sähköinen eristys. Erotinta ei normaalisti tule käyttää katkaisijan korvikkeena, kun tarvitaan vikakatkaisua.

Minkä jännitealueen Huixing GW4 -sarja kattaa?

GW4-sarja kattaa jänniteluokat 40,5 kV - 252 kV, mukaan lukien 40,5 kV, 72,5 kV, 126 kV, 145 kV, 170 kV ja 252 kV kokoonpanot.

Voidaanko suurjänniteerotin varustaa maadoituskytkimellä?

Kyllä. GW4-sarja voidaan konfiguroida maadoituskytkimillä, mukaan lukien yksi- ja kaksimaadoitusjärjestelyt. Mekaaninen lukitus voi myös auttaa ohjaamaan toimintajaksoa.

Sopiiko GW4-sarja ulkokäyttöön?

Kyllä. Suunnittelu on tarkoitettu ulkokäyttöön sähköjärjestelmiin ja sisältää korroosionkestäviä mekaanisia komponentteja ja kuumasinkittyjä teräsosia. Määritelty ympäristökyky sisältää myös lämpötilat -40°C - +40°C ja voimakkaat ulkosääolosuhteet.

Johtopäätös: Miksi valita korkeajänniteerotin kriittiseen tehoinfrastruktuuriin?

LuotettavaKorkeajänniteerotintarjoaa olennaisen sähköeristyksen kerroksen sähköasemille, siirtoverkoille, uusiutuvan energian projekteille, voimalaitoksille ja teollisuuden suurjännitejärjestelmille. Jänniteluokat 40,5 kV - 252 kV, kestävä eristys, korroosionkestävä rakenne, joustavat maadoituskokoonpanot ja vähintään 5 000 käyttökertaa kestävä mekaaninen kestävyys, GW4-sarja on suunniteltu vaativiin tehojärjestelmäsovelluksiin.

Huixing voi tarjota projektiinsinööreille, EPC-urakoitsijoiden, laitosten ja teholaitteiden ostajille, jotka etsivät luotettavaa kiinalaista valmistajaa ja toimittajaa, korkeajänniteeristysratkaisuja, jotka on räätälöity eri jännitetasoihin, virtaluokitukseen, ympäristöolosuhteisiin ja asennusvaatimuksiin.Ota yhteyttätänään keskustellaksesi projektisi teknisistä tiedoista, pyytää teknisiä tietoja ja löytää oikea suurjänniteerotinkokoonpano sähköjärjestelmääsi.
