Korkeajänniteerotin

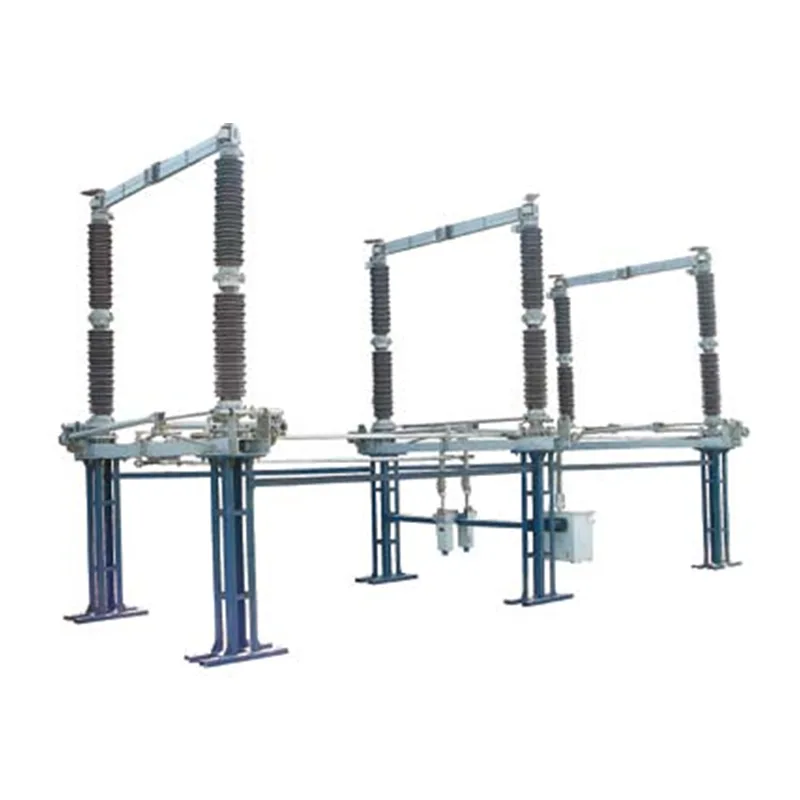

GW4-sarjan suurjänniteerotin, joka kattaa koko 40,5 kV - 252 kV jännitealueen, on kriittinen turvakomponentti sähköjärjestelmissä. Se on suunniteltu kaksoispylväisellä vaakasuuntaisella pyörivällä rakenteella, ja se on erityisesti suunniteltu suorittamaan ydintoimintoja, kuten jänniteeristys, huoltoturvallisuus ja apupiirin kytkentä suurjännitesovelluksissa.

Ydinsovellusskenaariot

Tämä suurjänniteerotin on käytössä tärkeimmissä suurjännitetehosegmenteissä, mikä vastaa tarkasti erilaisia ​​käyttövaatimuksia:

1. Sähköntuotanto ja sähköaseman ydinpiirit

Laajalti lämpö-, vesi- ja uusiutuvan energian voimalaitoksiin sekä kaikentasoisille sähköasemille asennettu laite toimii turvaesteenä virtakiskoille, katkaisimille, muuntajille ja muille kriittisille laitteille. Se luo selkeän, näkyvän katkeamiskohdan jännitteettömissä piireissä varmistaen täydellisen sähköisen eron huoltohenkilöstön ja jännitteisten suurjännitelinjojen välillä kuormituksen kytkemisen aiheuttamien onnettomuuksien estämiseksi. Erittäin korkeajännitesovelluksissa (EHV) 126 kV, 145 kV ja 252 kV malleja käytetään kiskojen osiointiin ja katkaisijoiden kaksipuoliseen suojaukseen, kun taas 72,5 kV malli on optimoitu linjakytkentöihin alueellisissa sähköasemissa.

2. Siirto- ja jakelulinjat ja uusiutuvan energian laitokset

Pitkän matkan suurjännitesiirtolinjoissa laite hoitaa johtojen ylläpitoeristyksen sekä jännitemuuntajien ja ylijännitesuojainten kytkemisen optimoimalla suorituskykyä 10 km:n säteellä sijaitsevien ajolinjojen tyhjäkäynnin katkaisemiseen. Tuuli-, aurinkosähkö- ja muiden uusiutuvan energian kohteiden 40,5 kV ja 72,5 kV mallit tukevat DC-puolen eristystä ja yhdistelmärasian suojausta, ja niissä on parannettu korroosionestorakenne, joka kestää ankaria ulkoilmaolosuhteita. 252kV malli täyttää laajojen uusiutuvan energian tukikantojen EHV-verkkoliitäntävaatimukset, mikä mahdollistaa järjestelmän uudelleenkonfiguroinnin jännitteettömästi.

3. Teollisuus- ja erikoiskorkeajännitejärjestelmät

Suurten teollisuuslaitosten, kuten metallurgian ja kemian laitosten, suurjännitejakelujärjestelmissä laite tarjoaa huoltoeristyksen ja piirikytkennän työpajan suurjännitelaitteille, saasteiden ja tärinän kestävyyden kanssa, joka on räätälöity monimutkaisiin teollisuusympäristöihin. Se voidaan varustaa maadoituskytkimillä tarpeen mukaan; erityisissä suurjännitejärjestelmissä, mukaan lukien rautatieajon virransyöttö ja kaupunkijunaliikenteessä, mekaaninen lukituslaite varmistaa oikean toimintajärjestyksen maadoituskytkimen ja pääerottimen välillä, poistaa laitteiden jäännösvarauksen ja maksimoi käyttöturvallisuuden.

4. Äärimmäiset ympäristö- ja mukautetut konfigurointiskenaariot

Laite toimii luotettavasti äärimmäisissä lämpötiloissa -40°C - +40°C, kestää 34m/s voimakasta tuulta ja 10mm jääpinnoitetta ja soveltuu korkeille alueille jopa 4000m merenpinnan yläpuolelle ja raskaille saastealueille. Kaksikiskojärjestelmissä se tukee käyttölinjojen jännitteetöntä kytkentää verkon toimintarakenteen optimoimiseksi. Tietyt mallit on varustettu luokitusrenkailla ja suojakuorilla sähkökentän jakautumisen parantamiseksi ja radiohäiriöiden vähentämiseksi, mikä tekee niistä sopivia tarkkuusinstrumentteja tukeviin suurjännitepiireihin.

Ydinedut

Alan johtavaan rakenteelliseen optimointiin ja materiaalipäivityksiin rakennettu GW4-sarja tarjoaa kuusi keskeistä etua, jotka parantavat merkittävästi suurjännitesähköjärjestelmien luotettavuutta, turvallisuutta ja käyttötehokkuutta.

1. Alan johtava turvallisuuseristys, maailmanlaajuisten standardien mukainen

Kaksipylväisenä suurjänniteerottimena sen yksikatkoinen rakenne ja vaakasuora pyörimismekanismi muodostavat vakaan eristysraon avaamisen jälkeen. Maadoituskytkimen ja pääerottimen välinen mekaaninen lukitus varmistaa pakolliset toimintajaksot, mikä eliminoi rakenteelliset väärinkäytön riskit. Koskettimet käyttävät kuparilevyn taivutusprosessia, jossa on lyhyt kitkaisku ja pieni käyttövoima. Paljaat teräsosat on käsitelty kuumasinkimällä, mikä säilyttää selkeän murtumispisteen pitkän ulkoilun jälkeen, täyttää täysin luotettavan eristyksen ja valokaarettoman toiminnan perusvaatimukset ja täyttää IEC 62271-102 kansainväliset standardit.

2. Erinomainen johtavuus ja lämmönkestävyys keskeytymättömälle toiminnalle

Johtava sauva on valmistettu erittäin lujista alumiiniseosprofiileista, ja siinä on kevyt paino ja suuri lämmönpoistoalue. Yhdessä kuparipunotun lanka joustavan liitosrakenteen kanssa se varmistaa tiiviin kontaktin ulostulo-istukan ja johtavan tangon välillä, mikä vähentää merkittävästi pääpiirin vastusta ja välttää ylikuumenemista käytön aikana. Kosketusosissa käytetään ulkopuolisia ruostumattomasta teräksestä valmistettuja jousia, joilla on vakaat voima-arvot ja ruosteenkestävyys, mikä estää jousien shunttia vaikuttamasta johtavuuteen. Se tukee turvallisesti nimellisvirtoja 1250A–6300A koko jännitealueella, mikä varmistaa pitkän aikavälin luotettavan virransiirron.

3. Erinomainen korroosionkestävyys pitkäaikaiseen ulkokäyttöön

Ulkokäyttöön optimoiduissa laitteen voimansiirtoosissa on korroosionkestäviä liittimiä, kuten ruostumattomasta teräksestä valmistettuja tappeja ja komposiittiholkkeja, ja kaikki metalliosat kuumasinkityskäsittelyssä estävät tehokkaasti sateen, lumen, suolasuihkun ja teollisuuspölyn aiheuttamaa eroosiota. Parannettu kupari-kupari- tai ruostumaton teräs-kupari-yhteensopiva akselin reikärakenne ratkaisee täysin ulkona käytettävien suurjännitelaitteiden yleisen tarttumisongelman. Yli 3 000 käyttökerran mekaanisella käyttöiällä se saavuttaa pitkäaikaisen huoltovapaan toiminnan, mikä vähentää huomattavasti käyttö- ja ylläpitokustannuksia (O&M).

4. Kompakti modulaarinen rakenne joustavaan asennukseen

Modulaarinen rakenne tarjoaa korkean rakenteellisen vakauden maadoituskytkimillä, jotka voidaan asentaa alustan kummallekin puolelle, ja ne tukevat sekä yksi- että kaksimaadoituskokoonpanoja erilaisten suojausvaatimusten täyttämiseksi. Sen standardisoitu asennusreikärakenne yksinkertaistaa paikan päällä tapahtuvaa rakentamista, ja liitintä voidaan kääntää vapaasti 90° kätevän joustavan virtakiskoliitännän aikaansaamiseksi. Se on joustavasti sovitettavissa sekä keskitettyihin sähköasemiin että hajautettuihin ulkolinja-asennuksiin.

5. Parannettu kestävyys vaikeissa käyttöolosuhteissa

Laitteen nimellinen lyhytkestoinen kestovirta on 31,5 kA - 63 kA ja nimellishuippukestävyysvirta 80 kA - 160 kA, mikä kestää äärimmäisiä oikosulkuiskuja suurjännitepiireissä. Eristeen enimmäisvirumisetäisyys on 31 mm/kV, se täyttää luokan IV saasteastevaatimukset ja säilyttää erinomaisen eristyskyvyn erittäin saastuneilla alueilla. Siinä on myös maanjäristyskestävyys (vaakasuuntainen kiihtyvyys 0,25 g) ja voimakas tuulenvastus, mikä varmistaa ehjän eristystoiminnon ja rakenteellisen eheyden äärimmäisissä sääolosuhteissa ja tarjoaa jokasään turvallisuuden.

6. Yksinkertaistettu ylläpito ja hallittavat elinkaarikustannukset

Koskettimet ja johtava sauva ovat modulaarisia, jotta ne on helppo purkaa ja vaihtaa; laakeripesä on varustettu vedenpitävällä rakenteella ja öljyn ruiskutusreiällä, mikä mahdollistaa rutiinihuollon ilman monimutkaisia ​​työkaluja. Verrattuna perinteisiin suurjänniteerottimiin, sen itsesähköinen kosketinrakenne varmistaa jatkuvan kosketuspaineen käytön aikana, mikä eliminoi toistuvan säädön tarpeen. Yhdessä huoltovapaan suunnittelukonseptin kanssa se vähentää merkittävästi huoltotiheyttä, vähentää O&M-työkuormaa ja parantaa korkeajännitteisten jakelujärjestelmien jatkuvan toiminnan vakautta.

Sähköverkko-operaattoreille ja teollisuuskäyttäjille GW4-sarja minimoi elinkaarikustannukset ja maksimoi korkeajännitteisen virransyötön turvallisuuden ja luotettavuuden. Täysin kansainvälisten IEC-standardien mukainen ja monissa käyttöympäristöissä todistettu GW4-sarja on luotettava valinta kriittisiin suurjänniteinfrastruktuuriprojekteihin maailmanlaajuisesti.

Tuoteparametrit
