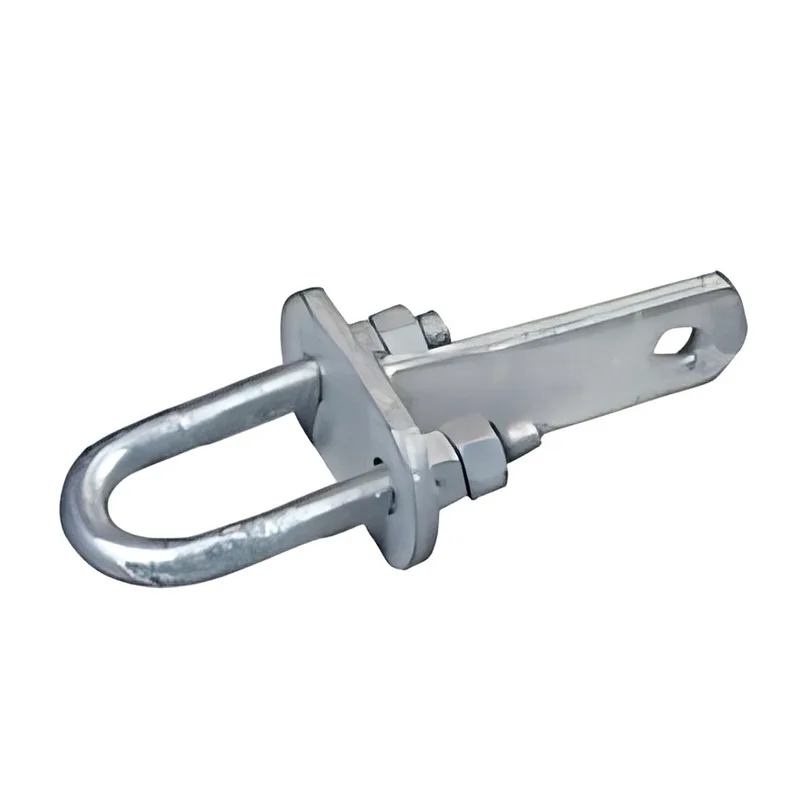

Huixingtarjoaa ammattimaisesti suunniteltujaSähköaseman liittimetsähköinfrastruktuuriprojekteihin, joissa turvalliset mekaaniset liitännät, vakaa sähköinen suorituskyky ja pitkäaikainen korroosionkestävyys ovat tärkeitä. Nämä liittimet on suunniteltu laitteiden yhteenliittämiseen, virtakiskoasennuksiin, johtimien jatkoksiin ja rakennekokoonpanoon, ja ne auttavat energiainsinöörejä rakentamaan luotettavia sähköasemajärjestelmiä vaativiin käyttöympäristöihin.
Artikkelin tiivistelmä:Sähköasemien liitinliittimet ovat pieniä, mutta tärkeitä komponentteja voimalämmönjakoasemissa. Ne yhdistävät johtimia, virtakiskoja, eristeitä, rakenneosia ja sähkölaitteita samalla kun ne hallitsevat mekaanisia kuormia, tärinää, lämpöliikettä ja ympäristöaltistusta. Tämä opas selittää niiden tärkeimmät tyypit, sovellukset, materiaali- ja pintakäsittelynäkökohdat, laatuvaatimukset ja ostotekijät hyödyllisyys-, EPC- ja sähkötekniikan projekteissa.
Sisällysluettelo
- Miksi sähköaseman liitinliittimet ovat tärkeitä?
- Minkä tyyppisiä liitinliittimiä käytetään sähköasemissa?
- Missä sähköaseman liittimiä käytetään?
- Mitkä materiaalit ja pintakäsittelyt ovat tärkeitä?
- Kuinka valita oikeat varusteet?
- Miksi harkita Huixing-ratkaisua ala-aseman liitäntäkomponenteille?
- Usein kysytyt kysymykset
Miksi sähköaseman liitinliittimet ovat tärkeitä?
Nykyaikaiset sähköasemat ovat riippuvaisia sadoista mekaanisista ja sähköisistä liitäntäpisteistä. Muuntaja, virtakisko, katkaisija, erotin, eristenauha, johdin tai tukirakenne eivät voi toimia integroituna järjestelmänä ilman oikein valittua liitäntälaitteistoa.
Sähköaseman liittimettarjoavat rajapinnan näiden komponenttien välille. Suunnittelusta riippuen ne voivat siirtää mekaanisia kuormia, kiinnittää johtimia, ylläpitää sähköistä jatkuvuutta, kompensoida liikettä tai estää tahattoman löystymisen.
Luotettavan asennuksen on toimittava johdonmukaisesti seuraavissa olosuhteissa:
- Jatkuvat sähkökuormitukset ja lämpötilan muutokset
- Tuuli, tärinä ja mekaaninen rasitus
- Lämpölaajeneminen ja supistuminen
- Ulkoinen kosteus, hapettuminen ja teollisuuden saastuminen
- Oikosulku mekaaniset voimat ja epänormaalit käyttöolosuhteet
- Pitkäaikaiset asennus- ja huoltovaatimukset
Tästä syystä sovitusvalinnan ei tulisi perustua vain mittoihin tai ostohintaan. Mekaaninen lujuus, kosketusten luotettavuus, korroosionkestävyys, mittatarkkuus, asennuksen yhteensopivuus ja odotetut käyttöolosuhteet on arvioitava yhdessä.
Minkä tyyppisiä liitinliittimiä käytetään sähköasemissa?
Eri liitäntäpisteet vaativat erilaisia laitteistorakenteita. Hyvin suunniteltu tuotevalikoima sisältää yleensä komponentit laiteliitäntöihin, virtakiskojen kiinnitykseen, eristeiden kokoonpanoon, johtimien jatkoksiin ja lukitukseen.
| Asennustyyppi | Ensisijainen toiminto | Tyypillinen sovellus | Avainvaatimus |
|---|---|---|---|
| Linkit ja levyt | Mekaaninen liitäntä | Laitteet ja rakenteiden kokoonpano | Suuri lujuus ja mittatarkkuus |
| U-pultit ja U-tyypin ruuvit | Kiinnitys ja kiinnitys | Kiskot ja rakenneosat | Vakaa puristusvoima |
| Ball-and-Socket-liittimet | Eristimen liitäntä | Eristysnauhan kokoonpano | Joustava liike ja kantavuus |
| Clevises ja Pins | Liitos ja lukitus | Eriste- ja laitteistokokoonpanot | Varma mekaaninen kiinnitys |
| Jatkoliittimet | Johdinliitäntä | Johtimen liittäminen ja korjaus | Luotettava sähkökontakti |
| Laajennussaumat | Lämpöliikkeen kompensointi | Virtakiskojärjestelmät | Hallittu joustavuus |
| Kupari-alumiiniset siirtymäliittimet | Erilainen metalliliitäntä | Kupari-alumiini rajapinnat | Galvaaninen korroosiontorjunta |
Tämä luokittelu helpottaa hankintaa, koska insinöörit voivat sovittaa sovitusrakenteen todelliseen liitäntätoimintoon sen sijaan, että käsittäisivät sähköaseman kaikkia laitteita keskenään vaihdettavina.
Missä sähköaseman liittimiä käytetään?
Laitteiden yhteenliittäminen
Liitinkomponentteja voidaan käyttää mekaanisten tai johtavien liitäntöjen muodostamiseen tärkeimpien sähköasemalaitteiden välillä. Säädettävät liitosrakenteet voivat myös mukauttaa erilaisia asennuskulmia ja välivaatimuksia, mikä tekee niistä hyödyllisiä, kun laiteasettelut vaihtelevat projekteittain.
Virtakiskon asennus
Kiskojen on pysyttävä tarkasti paikoillaan ja kestettävä sähkökuormitusta, tärinää, tuulen voimia ja lämpötilaan liittyvää liikettä. U-pultit, puristimet, levyt, tuet ja laajenemiseen liittyvät komponentit auttavat säilyttämään vakaan asennon koko käyttöjakson ajan.
Eristinnauhan kokoonpano
Pallo- ja hylsyliittimiä, haarukoita, tappeja ja niihin liittyviä laitteita käytetään yleisesti liitettäessä eristeitä johtimiin tai tukirakenteisiin. Niiden mekaaninen rakenne mahdollistaa kokoonpanon liikkumisen säilyttäen samalla turvallisen yhteyden.
Johtimien liitos- ja siirtymäliitännät
Jatkoliittimet ja siirtymäliittimet ovat erityisen tärkeitä, kun johtimet on liitettävä toisiinsa tai kun kupari- ja alumiinijohtimet kohtaavat. Oikein suunnitellut siirtymäkomponentit voivat auttaa korjaamaan erilaisten metallien välisiä eroja ja vähentämään liitoksen huononemisen riskiä.
Rakenteiden kiinnitys ja huolto
Liitinliittimet tukevat myös sähköasemien teräsrakenteiden ja sähkökokoonpanojen asennusta ja huoltoa. Standardoidut mitat voivat yksinkertaistaa vaihtotyötä, lyhentää asennusaikaa ja auttaa huoltoryhmiä palauttamaan laitteet tehokkaammin.
Mitkä materiaalit ja pintakäsittelyt ovat tärkeitä?
Materiaalivalinta vaikuttaa suoraan sähköaseman liitäntälaitteiston käyttöikään ja mekaaniseen suorituskykyyn. Teräs valitaan yleensä kohteisiin, joissa vaaditaan suurta mekaanista lujuutta, kun taas kuparia, alumiinia ja erikoisseoksia voidaan käyttää, kun sähkönjohtavuus tai painon vähentäminen on etusijalla.
Ulkoasennuksissa pinnan suojaus on yhtä tärkeää. Huixingin tuotetiedoissa korostetaan kuumasinkitystä korroosionkestävyyden parantamiseksi. Tasainen sinkkipinnoite auttaa suojaamaan paljaita teräspintoja hapettumiselta ja ruosteelta, erityisesti ulkoympäristössä.
Tärkeitä materiaaleja ja valmistusta koskevia näkökohtia ovat:
- Mekaaninen lujuus:Liittimen tulee kestää odotettavissa olevat veto-, leikkaus- ja kuormitusvoimat.
- Mittojen tarkkuus:Tarkat mitat auttavat estämään asennusongelmia ja liitäntävirheitä.
- Sähköinen suorituskyky:Johtavien liitäntäkomponenttien tulee tarjota vakaa kosketus sopivalla kosketusresistanssilla.
- Korroosiosuojaus:Pintakäsittelyjen tulee vastata paikan kosteutta, saastumista, suolaaltistusta ja ulko-olosuhteita.
- Lämpöyhteensopivuus:Komponenttien tulee kestää odotettavissa olevat lämpötilan muutokset ja lämpöliikkeet.
- Valmistuksen johdonmukaisuus:Tasainen tuotannon laatu on välttämätöntä, kun osia ostetaan suuria määriä samaan projektiin.
Kuinka valita oikeat varusteet?
Oikean liitäntälaitteiston valinta alkaa todellisista suunnitteluvaatimuksista pelkän tuotteen nimen sijaan. Hankintatiimien ja sähköinsinöörien tulee tarkistaa koko liitäntäympäristö ennen teknisten tietojen vahvistamista.
1. Vahvista yhteystoiminto
Selvitä, tarvitaanko komponenttia laiteliitäntään, johtimien jatkoksiin, virtakiskotukeen, rakenteelliseen kiinnitykseen, eristeen kokoonpanoon tai lämpölaajenemisen kompensointiin.
2. Tarkista mitat ja yhteensopivuus
Liitäntämittojen, pulttiasetelmien, johtimien kokojen, asennuskulmien ja asennusliitäntöjen tulee vastata olemassa olevia tai suunniteltuja laitteita. Mittojen yhteensopivuus vähentää muutostyötä asennuksen aikana.
3. Arvioi toimintaympäristö
Ulkoasemilla korroosionkestävyys ansaitsee erityistä huomiota. Rannikkoympäristöt, kosteat, teollisuus- ja erittäin saastuneet ympäristöt voivat vaatia tehostettua pintasuojausta ja huolellisesti valittuja materiaaleja.
4. Harkitse mekaanisia ja sähköisiä kuormia
Liittimen on kyettävä käsittelemään odotettuja mekaanisia voimia samalla kun se säilyttää luotettavan sähköisen suorituskyvyn, jos johtavuus on osa sen toimintaa.
5. Tarkista laadunvalvonta ja toimituskyky
Suurissa infrastruktuuriprojekteissa yhtenäiset erät ja luotettava toimitus ovat yhtä tärkeitä kuin yksittäisten tuotteiden suorituskyky. Ostajien tulee arvioida raaka-aineiden hallinta, valmistuksen tarkkuus, tarkastusmenettelyt, pakkaus ja tuotantokapasiteetti ennen joukkotilausten tekemistä.
Miksi harkita Huixing-ratkaisua ala-aseman liitäntäkomponenteille?
Huixing sijoittaa sähköasemaliityntätuotteensa käytännön energiatekniikan vaatimusten mukaan, mukaan lukien mekaaninen lujuus, korroosionkestävyys, tarkka sovitus ja luotettava pitkäaikainen käyttö. Sen tuotetietojen mukaan helat on valmistettu teräksestä ja suojattu kuumasinkimällä, kun taas tuotannossa on mukana laaduntarkastuksia raaka-ainetarkastuksesta valmiin tuotteen testaukseen.
Yritys tarjoaa myös laajemman valikoimansähköaseman varusteet, tukevat sovellukset, joihin kuuluvat virtakiskoasennukset, laiteliitännät, eristeiden kokoonpano, johdinliitännät ja rakenteiden kiinnitys. Tämä laajempi tuotevalikoima voi olla hyödyllinen projekteissa, jotka vaativat koordinoitua hankintaa sen sijaan, että hankittaisiin jokainen komponentti erikseen.
Kansainvälisille ostajille, joka pystyyKiinalainen valmistaja ja toimittajapitäisi pystyä tarjoamaan johdonmukaisia määrityksiä, räätälöintitukea, joukkotilausten koordinointia ja reagoivaa teknistä viestintää. Nämä tekijät voivat vaikuttaa suoraan projektin aikatauluun ja hankintakustannuksiin.
Toimittajaa arvioitaessa on hyödyllistä pyytää tarvittaessa piirustuksia, materiaalitietoja, pintakäsittelyn yksityiskohtia, sovellettavia standardeja, tarkastusasiakirjoja, pakkausselosteita ja näytteitä. Tämä luo selkeämmän teknisen perustan toimittajien vertailulle ja ostoriskin vähentämiselle.
Usein kysytyt kysymykset
Mihin sähköaseman liittimiä käytetään?
Niitä käytetään mekaanisten ja sähköisten liitäntöjen muodostamiseen sähköasemien sisällä. Yleisiä sovelluksia ovat laitteiden yhteenliittäminen, virtakiskojen kiinnitys, eristeiden kokoonpano, johtimien liittäminen, rakenteelliset kiinnitykset ja lämpöliikkeen kompensointi.
Miksi kuumasinkitys on tärkeää sähköasemien kalusteissa?
Kuumasinkitys antaa suojaavan sinkkipinnoitteen teräspinnoille. Se auttaa vähentämään hapettumista ja korroosiota tehden galvanoiduista liitososista erityisen sopivia ulkokäyttöön, joka on alttiina kosteudelle ja muuttuville sääolosuhteille.
Voidaanko liittimiä käyttää eri metallien kanssa?
Kyllä, erikoistuneet siirtymäliittimet voidaan suunnitella erilaisten metallien, kuten kuparin ja alumiinin, välisiin liitäntöihin. Asianmukainen suunnittelu auttaa käsittelemään erilaisia materiaaliominaisuuksia ja vähentämään liitoksen galvaanisen korroosion riskiä.
Kuinka valitsen oikean sovituksen sähköasemaprojektiin?
Aloita liitäntätoiminnosta, johtimen tai laitteiston mitoista, mekaanisista kuormista, sähkövaatimuksista, ympäristöolosuhteista, pintakäsittelystä ja sovellettavista projektistandardeista. Toimittajan piirustukset ja tekniset tiedot tulee tarkistaa ennen lopullista valintaa.
Onko räätälöityjä sähköaseman liittimiä saatavilla?
Räätälöinti voi olla saatavilla valmistajan ja projektin vaatimusten mukaan. Ostajien tulee toimittaa liitäntämitat, piirustukset, materiaalitoiveet, käyttöolosuhteet, vaaditut määrät ja sovellettavat tekniset standardit, kun he pyytävät räätälöityä ratkaisua.
Johtopäätös
Luotettava liitäntälaitteisto on sähköaseman turvallisen ja vakaan toiminnan perusta. Oikein suunnitellut liittimet auttavat ylläpitämään mekaanista eheyttä ja luotettavia sähköliitäntöjä pitkien käyttöjaksojen ajan aina laitteiden yhteenliittämisestä ja kiskojen kiinnityksestä johtimien jatkoksiin ja eristeiden kokoonpanoon. Jos hankit korkealaatuisia varusteita uuteen sähköasemaan, verkkopäivitykseen, huoltoprojektiin tai massavoimainfrastruktuurisovellukseen,ota meihin yhteyttäHuixingissa keskustellaksesi teknisistä vaatimuksistasi, tuotespesifikaatioistasi, räätälöintitarpeistasi ja hankintasuunnitelmistasi.
