Korkeajännitekatkaisija

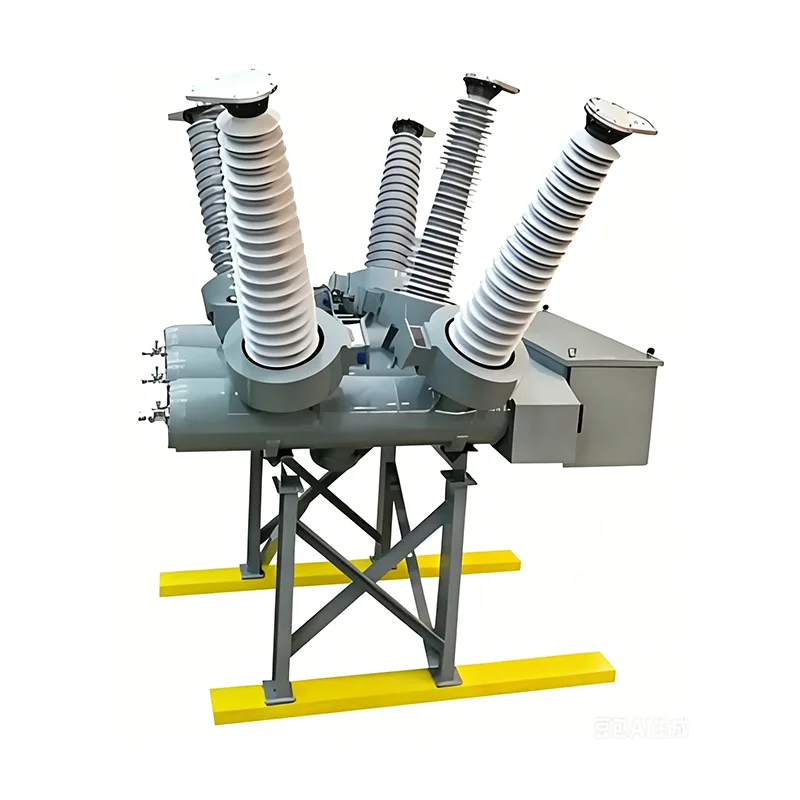

Dead-tank SF₆ -kaasukatkaisijat ovat kypsiä, laajalti käytettyjä korkeajännitteisiä katkaisijoita keski- ja suurjännitteisten voimansiirto- ja jakelusovelluksiin, ja ne toimivat kriittisinä laitteina sähköverkkojen turvallisen ja vakaan toiminnan varmistamiseksi.

Yleisenä suurjännitekatkaisijana ulkokäyttöön sähkönsiirto- ja muunnosprojekteihin, se kattaa nimellisjännitealueen 40,5 kV - 245 kV, oikosulkukatkaisuvirran alueen 25 kA - 63 kA ja nimellisvirta-alueen 1 600 - 4 000 A. Sen kattava parametrivalikoima täyttää vaihtelevat käyttövaatimukset alueellisista jakeluverkoista runkoverkkoihin.

Tämä korkeajännitekatkaisija on suunniteltu ja valmistettu tiukasti kansainvälisten IEC- ja ANSI-standardien mukaisesti, ja se saavuttaa kansainvälisesti edistyneen tason ydinindikaattoreissa, mukaan lukien dielektrisen eristyksen suorituskyky, katkaisukyky ja mekaaninen kestävyys, joten se on ensisijainen ratkaisu sähköverkkojen rakentamiseen ja päivitysprojekteihin.

Sovellusskenaariot

Se on suunniteltu pääasiassa säiliöasennukseen ulkoasemille, ja siinä on joustavia kolmivaiheisia ja yksivaiheisia konfigurointivaihtoehtoja. Se voidaan mukauttaa täydellisesti sähköasemien mittakaavaan, sijoitteluun ja verkkosuunnitteluun, mikä vastaa useiden skenaarioiden vaatimuksia, mukaan lukien uusien sähköasemien käyttöönotto ja vanhentuneiden sähköasemien jälkiasennus.

Se soveltuu erilaisiin voimansiirto- ja muunnosprojekteihin, mukaan lukien kaupunkien jakeluverkon laajennus, teollisuuspuiston sähkönsyöttö, uusiutuvan energian voimalaitosten verkkoliitäntä sekä alueiden välisten voimajohtojen tukiprojektit. Välttämättömänä suurjännitekatkaisijana sähköasemien sähkönjakelujärjestelmissä se suorittaa ydintoiminnot piirien sulkemisen, avaamisen ja vikasuojauksen.

Erinomaisella ympäristöön sopeutumiskykyllään se ylläpitää vakaata toimintaa ankarissa ulkoilma-olosuhteissa, tarjoaa luotettavan piirien hallinnan ja vikakatkaisun ulkoverkkotiloissa ja toimii ydintukilaitteistona ulkona oleville korkeajännitteisille sähkönjakelujärjestelmille.

Ydinedut

Ylivoimainen räätälöinnin joustavuus

Se tukee räätälöityä tuotantoa, joka on räätälöity paikan päällä tapahtuviin erityisiin käyttöolosuhteisiin (kuten korkea korkeus, korkea kosteus ja voimakkaasti syövyttävät ympäristöt) ja teknisiin vaatimuksiin (mukaan lukien erityiset jännitetasot ja katkaisuparametrit), jotka täyttävät tarkasti eri projektien yksilölliset vaatimukset ja saavuttavat täydellisen katkaisijoiden yhteensopivuuden teknisten skenaarioiden kanssa.

Erinomainen turvallisuus ja luotettavuus

Siinä on todistettu kuollut säiliörakenne ja se käyttää SF₆-kaasua tehokkaana eristys- ja kaarensammutusaineena, ja se on varustettu tarkkuusmekaanisella voimansiirtojärjestelmällä. Tämä rakenne varmistaa katkaisijan pitkäaikaisen häiriöttömän toiminnan, pitkän mekaanisen käyttöiän ja korkean toiminnan vakauden, mikä vähentää huomattavasti käyttö- ja ylläpitokustannuksia (O&M).

Yksinkertaistettu valinta ja tehokas asennus

Tuotevalikoima kattaa täyden valikoiman jännite-, virta- ja katkaisuparametreja, mikä mahdollistaa yksinkertaisen ja selkeän mallin valinnan ilman monimutkaista muuntamista. Standardoidut asennusprosessit paikan päällä ja erittäin monipuoliset lisävarusteet tukevat nopeaa asennusta ja käyttöönottoa, mikä lyhentää projektin rakentamisjaksoja.

Kustannustehokas koko elinkaaren ajan

Siinä on kompakti rakenne ja pieni koko, eikä se vaadi lisäsuojavarusteita ulkoasennukseen. SF₆-kaasusulkujärjestelmä tarjoaa erittäin alhaiset vuodot, mikä eliminoi kaasun säännöllisen uudelleentäytön tarpeen. Samaan aikaan optimoidut huoltotoimenpiteet vähentävät entisestään suurjännitekatkaisijan koko elinkaaren käyttökustannuksia.

Tekniset kohokohdat

Siinä on innovatiivinen kaksikaarisammutusrakenne, jossa yhdistyvät omaenergia- ja puffer-tyyppiset periaatteet. Se vaihtaa toimintatiloja älykkäästi erilaisten oikosulkuvirtaolosuhteiden mukaan ja varmistaa nopean ja luotettavan keskeytyksen eri vikatilanteissa.

Korkeat oikosulkuvirtaukset

Omaenergiakaaren sammutustekniikka on aktivoitu. Sähkökaaren tuottama lämpö laukaisee SF6-kaasun nopean laajenemisen paisuntakammiossa muodostaen erittäin nopean ilmavirran, joka sammuttaa kaaren välittömästi. Vahvalla katkaisukapasiteetilla se voi tehokkaasti eristää korkeavirtaviat ja suojata verkkolaitteita ylijännitevaurioilta.

Matala oikosulku katkaisuvirta

Mekanismi kytkeytyy puffer-tyyppiseen toimintaan. Mekaanisen puristuksen avulla puristuskammiossa oleva SF₆-kaasu muodostaa suunnatun korkeapainesuihkun jäähdyttääkseen tarkasti kaaren juuren, saavuttaen vakaan kaaren sammumisen, estämällä valokaaren uudelleen syttymisen ja parantaen katkaisuvarmuutta kevyessä kuormituksessa.

Kaksikaarisammutustekniikoiden yhdistetty sovellus antaa katkaisijalle laajemman katkaisualueen, nopeamman vasteen ja erinomaisen valokaaren sammutuskyvyn. Se pystyy luotettavasti käsittelemään erilaisia ​​sähköverkkojen oikosulkuvia, tarjoten kattavan suojan sähköjärjestelmille.
