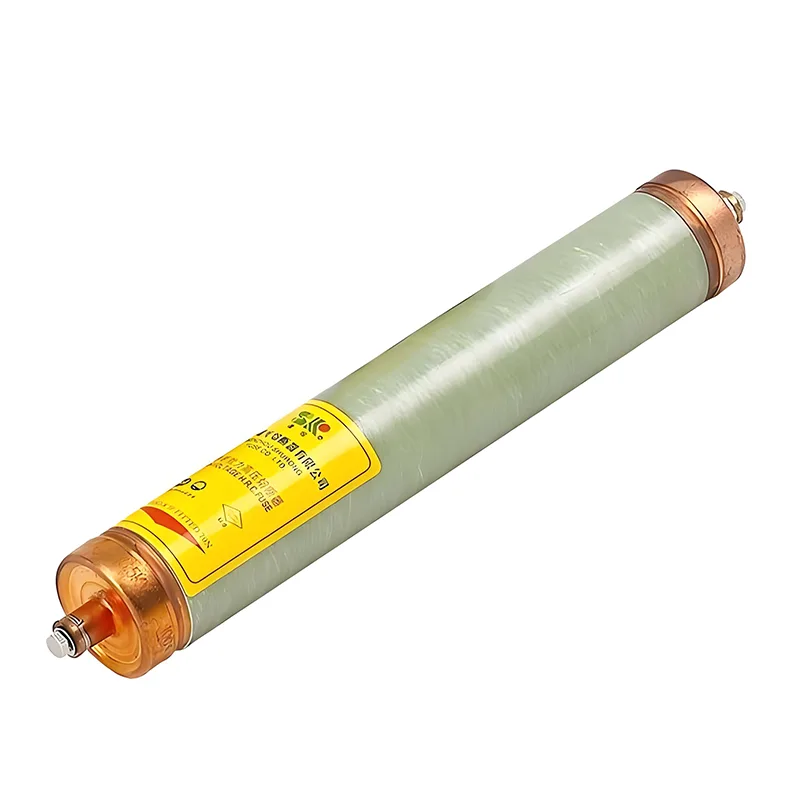

Korkeajännitteiset virtaa rajoittavat sulakkeet öljyllä upotettujen muuntajien ylikuormitussuojaukseen

Suurjännitevirtaa rajoittavat sulakkeet öljymuuntajien ylikuormitussuojaukseen ovat erityisiä suojakomponentteja 10 kV–40,5 kV keskijännitejakeluverkoissa. Öljyupotettujen muuntajien ylikuormitus- ja oikosulkusuojausvaatimuksiin keskittyvät ne tarjoavat tarkan ylikuormitusvasteen ja luotettavan virranrajoituskyvyn, ja ne toimivat ydinlaitteina laitteiden turvallisen toiminnan varmistamiseksi. Alla on yksityiskohtainen selostus niiden tärkeimmistä sovellusskenaarioista ja erottuvista eduista, jotka tuovat esiin niiden ainutlaatuisen muuntajan suojauksen mukauttamisarvon.

Keskeiset sovellusskenaariot

Nämä erikoissuojalaitteet on suunniteltu erityisesti vastaamaan öljyupotettujen muuntajien ainutlaatuisiin käyttöhaasteisiin erilaisissa sähköjärjestelmäsovelluksissa.

Öljyupotettu muuntajasuojaus teollisissa jakelujärjestelmissä

Teräs-, kemian- ja rakennusmateriaalien kaltaisten teollisuudenalojen tuotantokuormitukset vaihtelevat merkittävästi, mikä altistaa öljyllä upotetut muuntajat jatkuville ylikuormitusriskeille. Nämä sulakkeet reagoivat tarkasti pitkäaikaisiin ylikuormitusolosuhteisiin samalla kun ne käsittelevät oikosulkuvikoja, estävät muuntajan käämien ylikuumenemisen, vanhenemisen tai rikkoutumisen ja varmistavat katkeamattoman tuotannon virransyötön.

Pylväisiin asennettava ulkokäyttöinen öljymuuntajasuoja kaupunkien ja maaseudun jakeluverkoissa

Asuin- ja kaupallisissa kuormissa on huomattavia huippu-laaksojen välisiä eroja, mikä aiheuttaa usein ylikuormituksia sähkön käyttöhuippujen aikana. Nämä sulakkeet mukautuvat ankariin ulkoympäristöihin, mukaan lukien suolasuihku, lämpötilavaihtelut ja hiekkamyrskyt. Suoraan napamuuntajien suurjännitesivuille asennettuina ne toimivat yhdessä kuormankatkaisijoiden kanssa muodostaen taloudellisen suojaratkaisun, joka estää ylikuormituksen aiheuttamia laitevikoja.

Verkkoon kytketty öljyupotettu muuntajasuoja uusiutuvan energian voimalaitoksissa

Tuuli- ja aurinkosähkövoimaloiden erittäin vaihteleva teho aiheuttaa usein ylikuormituksia verkkoon kytketyissä öljymuuntajissa. Nämä sulakkeet erottavat tarkasti normaalit magnetoivat sysäysvirrat ja ylikuormitusvirrat virheellisen laukaisun välttämiseksi ja samalla katkaisevat nopeasti oikosulkuviat varmistaakseen uusiutuvan energian vakaan verkkoyhteyden.

Sisäänrakennettu suojaus amerikkalaistyylisille alusasemille ja yksikkösähköasemille

Kompakteilla laitteilla, kuten amerikkalaistyyliseillä alustaasennetuilla muuntajilla, on rajoitetusti tilaa, ja niiden sisäiset öljyllä upotetut muuntajat toimivat suljetuissa ympäristöissä pitkiä aikoja. Näissä sulakkeissa on kompakti rakennerakenne, joka mahdollistaa suoran upotusasennuksen muuntajaöljyyn, mikä säästää tilaa ja tarjoaa reaaliaikaisen ylikuormituksen valvonnan – sopeutuu täydellisesti tyynyliitettyjen sähköasemien integroituihin käyttövaatimuksiin.

Selkeät suoritusedut

Tarkka ylikuormitussuoja optimoiduilla vasteominaisuuksilla

Korkeajännitteiset virtaa rajoittavat sulakkeet öljyupotettujen muuntajien ylikuormitussuojaukseen sisältävät optimoidut käänteiset aikavirtaominaisuudet, jotka vastaavat tarkasti öljyllä upotettujen muuntajien ylikuormitustoleranssikäyriä. Ne toimivat viiveellä kevyiden ylikuormitusten aikana tarpeettomien sähkökatkojen välttämiseksi ja saavuttavat millisekunnin tason sulamisen vakavien ylikuormitusten tai oikosulkujen aikana. Tämä tasapainottaa laitteiden suojauksen virransyötön jatkuvuuden kanssa ja kestää tehokkaasti muuntajan normaaleja magnetointisyöttövirtoja.

Ainutlaatuinen öljy-ympäristösovitus luotettavalla tiivisteellä

Erityisesti öljyyn upotettuihin käyttöolosuhteisiin suunniteltujen päätykansien ja sulakeputkien väliset liitännät ovat kaksoissuojattuja öljynkestävällä kumitiivisteellä ja tiivisteaineilla, mikä eliminoi täysin muuntajan öljyvuodon ja kosteuden sisäänpääsyn. Sulakeputken materiaali kestää öljyn korroosiota ja korkeita lämpötiloja, ja se tarjoaa yli 15 vuoden käyttöiän öljyympäristöissä – mikä vastaa öljyllä uppoavien muuntajien koko elinkaaren vaatimuksia.

Kaksinkertainen tehokkuus virranrajoituksessa ja kaaren sammutuksessa korkealla turvallisuuskertoimella

Tarkan ylikuormitussuojan lisäksi näillä sulakkeilla on poikkeuksellinen virranrajoituskyky, joka rajoittaa oikosulkuvirtoja ennen kuin ne saavuttavat huippuarvot sähködynaamisen vaikutuksen minimoimiseksi. Kvartsihiekalla täytetty suljettu posliiniputkirakenne sammuttaa valokaaret nopeasti, mikä estää uudelleensytytyksen ja ylijännitteen syntymisen. Yli 1000 MVA:n keskeytysarvojen ansiosta ne poistavat tehokkaasti räjähdysvaaran öljyn upotetussa ympäristössä.

Helppo asennus ja huolto laajalla yhteensopivuudella

Nämä sulakkeet voidaan asentaa suoraan muuntajan korkeajännitteisille puolille tai sähköasemille. Mitään monimutkaisia ​​työkaluja ei tarvita, joten yhden henkilön vaihto onnistuu vain 5–10 minuutissa. Standardoidut liitännät mukautuvat eri kapasiteetin öljyllä upotettuihin muuntajiin, joissa on laaja valikoima nimellisvirtavaihtoehtoja (10A–80A), mikä vähentää varaosien varastovaatimuksia.

Kustannustehokas alhaisilla elinkaarikustannuksilla

Verrattuna katkaisijan ja ylikuormitusreleen yhdistelmäratkaisuihin nämä sulakkeet vaativat vain 1/3 - 1/5 alkuinvestoinnista. Ilman monimutkaisia ​​toimintamekanismeja ylläpitokustannukset ovat käytännössä nolla. Niiden tarkka suojaus vähentää muuntajien korjauskustannuksia ja käyttökatkoksia, mikä takaa erinomaisen pitkän aikavälin toiminnan kustannustehokkuuden.
