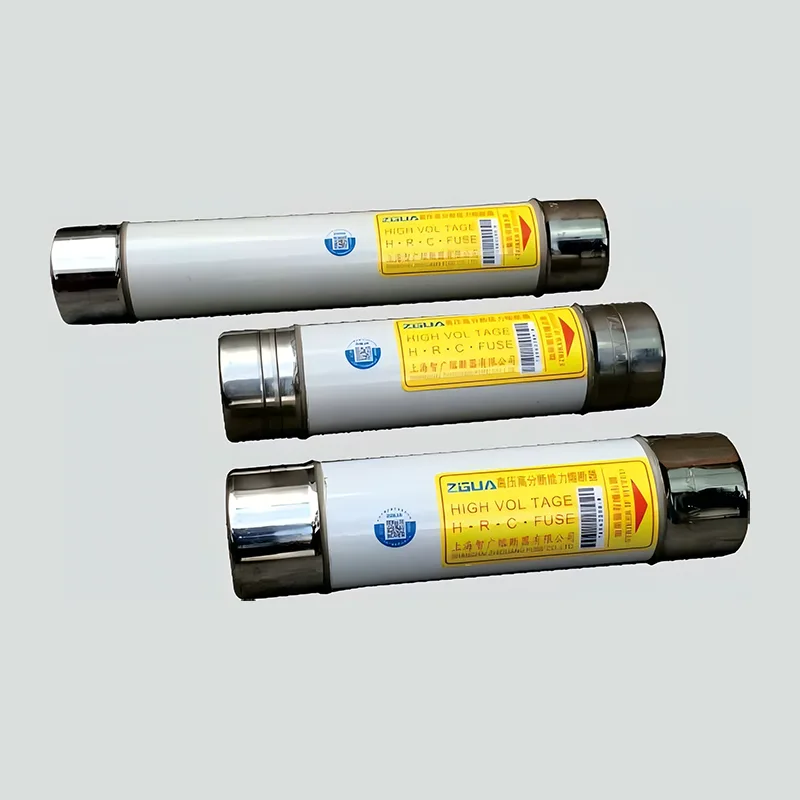

Korkean jännitteen rajavirran sulake öljyupotettuihin muuntajiin

Öljyuppomuuntajien korkeajänniterajavirtasulake ovat ydinsuojakomponentteja, joita käytetään 10 kV–40,5 kV keskijännitejakeluverkoissa. Erinomaisen öljyn upotusyhteensopivuuden ja millisekunnin tason virtaa rajoittavan katkaisukapasiteetin ansiosta ne ovat välttämättömiä laitteita öljyn uppomuuntajien turvallisen toiminnan varmistamiseksi. Alla on yksityiskohtainen katsaus niiden tärkeimmistä sovellusskenaarioista ja huomattavista suorituskykyeduista, jotka tuovat esiin niiden tekniset vahvuudet ja käytännön arvon nykyaikaisessa voimainfrastruktuurin rakentamisessa.

Keskeiset sovellusskenaariot

Nämä ammattimaiset suojasulakkeet on räätälöity sopimaan öljyupotettujen muuntajien ainutlaatuisiin käyttöolosuhteisiin, ja niitä käytetään laajalti useilla sähköjärjestelmän aloilla:

Pääsuojaus amerikkalaistyylisille alusta-asennettaville muuntajille ja yksikkömuuntajille

Ne toimivat pääasiallisena korkeajännitteisenä sivusuojana amerikkalaistyylisille alustaasenteisille muuntajille ja yksikkösähköasemille. Saatavana virtakiskoliitännällä tai kuivatynnyripistokkeella, ne voidaan asentaa suoraan muuntajan öljysäiliöiden sisään. Rakennettu kolmikerroksisilla tiivisterakenteilla, jotka on optimoitu öljytäytteisissä ympäristöissä, ne saavuttavat erinomaisen tiivistyskyvyn ja estävät kosteuden sisäänpääsyn, mikä heikentäisi eristysominaisuuksia. Ne suojaavat muuntajia pääasiassa käämien sisäisiltä oikosuluilta, eristyksen rikkoutumisesta ja toisiopuolen oikosulkuvioista, mikä estää tehokkaasti muuntajan ylikuumenemisen ja sähködynaamisen jännityksen aiheuttaman palamisen tai räjähdyksen.

Suojaus pylväisiin asennetuille öljy-upotettavalle muuntajalle

Kaupunkien ja maaseudun jakeluverkoissa nämä sulakkeet asennetaan ulkona oleviin pylväisiin asennettavien öljy-uppomuuntajien suurjännitepuolelle. Yhdessä kuorman katkaisijoiden kanssa ne muodostavat taloudellisen ja erittäin tehokkaan suojaratkaisun. Ne kestävät vaikeita ulkoilmaympäristöjä, mukaan lukien suolaroiskeet, hiekkamyrskyt ja rajut lämpötilanvaihtelut, ja eristävät vikoja nopeasti estääkseen vikojen leviämisen kaikkialla sähköverkossa, mikä varmistaa vakaan virransyötön koti- ja teollisuuskäyttäjille.

Muuntajasuoja uusiutuvan energian voimalaitoksille

Tuulivoimaloiden ja aurinkosähkövoimaloiden kollektoripiireissä nämä sulakkeet tarjoavat luotettavan suojan verkkoon kytketyille öljymuuntajille. Uusiutuvista energialähteistä saatavalla vaihtelevalla ja ajoittaisella teholla on taipumus tuottaa epävakaata muuntajan magnetoivaa käynnistysvirtaa. Nämä sulakkeet erottavat tarkasti normaalin kytkentävirran vikavirrasta, jotta vältytään virheellisiltä laukaisuilta, taataan tarkka jännitteen mittaus ja vakaa releen suojaus sekä varmistetaan uusiutuvan energian turvallinen verkkoliitäntä.

Öljyupotettujen muuntajien suoja teollisissa jakelujärjestelmissä

Nämä sulakkeet, joita käytetään yleisesti teräs-, kemian-, sementti- ja muiden teollisuuslaitosten suurjännitejakelujärjestelmissä, mukautuvat vaativiin ja monimutkaisiin teollisuuskuormitukseen ja tarjoavat luotettavan ylikuormitus- ja oikosulkusuojauksen öljyllä upotettaville muuntajille. Niiden kompakti sijoittelu sopii hyvin kapeisiin teollisuussähkönjakelutiloihin, ja pistokerakenne mahdollistaa nopean vaihdon, lyhentää huoltoaikaa huomattavasti ja minimoi tuotantokatkokset.

Selkeät suoritusedut

Erinomainen öljyn upotussopeutuvuus ja luotettava tiivistyskyky

Nämä sulakkeet on suunniteltu öljytäytteisiä käyttöympäristöjä varten. Päätykansien ja sulakeputkien välisissä liitoksissa on kaksoistiivisterakenne kumitiivisteillä ja öljynkestävällä liimalla, mikä estää tehokkaasti muuntajan öljyvuodon ja ulkoisen kosteuden tunkeutumisen. Tietyt korkealaatuiset mallit käyttävät kuivatynnyripohjaista plug-in-rakennetta, jossa sulakeelementit on sijoitettu kuiviin tynnyreihin, jotka on eristetty muuntajaöljystä. Tämä rakenne ylläpitää vakaata öljyjärjestelmän sisäistä turvallisuutta, mahdollistaa sulakkeiden vaihdon ilman muuntajaöljyn tyhjentämistä ja vähentää tehokkaasti päivittäisiä huoltokustannuksia.

Millisekuntitason virranrajoitus ja nopea vianeristys

Erinomaisilla virtaa rajoittavilla ominaisuuksilla varustettu korkeajänniterajavirtasulake öljyllä upotetuille muuntajille voi suorittaa vikakatkaisun 3–6 millisekunnissa, paljon nopeammin kuin tavalliset katkaisijat, jotka vievät yleensä kymmeniä millisekunteja. Ne hillitsevät nousevaa oikosulkuvirtaa tehokkaasti virranrajoitussuhteella alle 0,35, mikä vähentää sähködynaamisia iskuja ja lämpövaurioita laitteisiin, jotta muuntajan käämit ja eristysjärjestelmät suojataan täysin ja vikojen korjauskustannukset pienenevät. Lisäksi niiden tarkat käänteiset aikavirtaominaisuudet (toleranssi ±10 %:n sisällä) kestävät hyvin muuntajan normaalin magnetoivan sytytysvirran ja välttävät ei-toivotun laukaisun.

Luotettava valokaaren sammutus ja korkea turvallisuuskerroin

Kvartsihiekalla täytettyjen tiivistetyistä posliiniputkista valmistetut sulakkeet voivat jäähdyttää nopeasti ja sammuttaa sulatuksen aikana syntyneet sähkökaaret välttäen valokaaren iskuja ja ohimeneviä ylijännitteitä. Sulakeputket on valmistettu korkeita lämpötiloja kestävästä ja erittäin lujasta alumiinioksidiposliinista, jonka katkaisukapasiteetti ylittää 1000MVA. Ne varmistavat vakaan vikavirtapiirin katkaisun ja estävät vaaroja, kuten vaiheiden välisiä oikosulkuja ja laitteiden räjähdyksiä, täyttäen täysin öljyllä upotetuille sähkölaitteille asetetut tiukat turvallisuusvaatimukset.

Kompakti asettelu, helppo asennus ja kätevä huolto

Kevyet ja tilaa säästävät sulakkeet sopivat erilaisiin asennustiloihin, erityisesti rajoitettuihin laitteisiin, kuten amerikkalaistyyliset tyynymuuntajat. Plug-in-rakenne mahdollistaa sulakkeen vaihdon ilman monimutkaisia ​​työkaluja; yksi työntekijä voi suorittaa koko toiminnan muuntajan säiliön ulkopuolella 5–10 minuutissa, mikä lyhentää huomattavasti huoltojaksoja ja sähkökatkon kestoa. Yhtenäisillä standardiliitännöillä varustetut ne ovat vahvasti yhteensopivia kuorman katkaisijoiden, rengaspääyksiköiden ja muiden teholaitteiden kanssa, mikä yksinkertaistaa suunnittelua ja kenttärakennustyötä.

Korkea kustannustehokkuus ja alhaiset koko elinkaaren kustannukset

Korkeajännitteisiin katkaisimiin verrattuna nämä korkeajänniterajavirtasulakkeet öljyllä upotettaville muuntajille vaativat paljon pienemmän alkuinvestoinnin, ja ne maksavat vain 1/5 - 1/10 katkaisimista. Yksinkertaiset rakenteet ilman monimutkaisia ​​mekaanisia käyttökomponentteja, ne tarvitsevat tuskin rutiinihuoltoa. Pitkän käyttöiän ja alhaisen vikatiheyden ansiosta ne muodostavat erittäin kustannustehokkaan suojajärjestelmän yhdistettynä kuorman katkaisukytkimiin, mikä tekee niistä ihanteellisia laajamittaiseen myynninedistämiseen jakeluverkostoissa. Nopea vikojen eristäminen lyhentää myös katkosten laajuutta ja kestoa, mikä parantaa verkon yleistä tehonsyötön luotettavuutta ja vähentää välillisiä taloudellisia menetyksiä.
