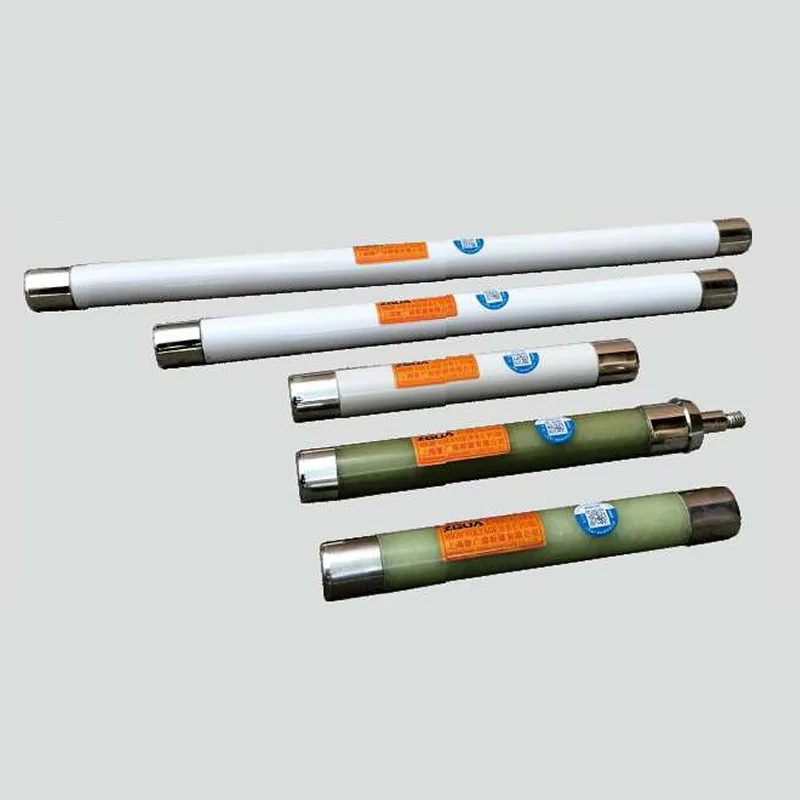

Korkean jännitteen rajavirtasulake instrumenttien muuntajan suojaamiseen

Suurjänniterajavirtasulake instrumenteille Transformer Protection ovat sähköjärjestelmien jännitemuuntajien (PT) ydinsuojakomponentteja. Niillä on tarkka suojausteho ja luotettava katkaisukyky, ja niitä käytetään laajalti sähköverkoissa aina 66 kV:iin asti, ja ne ovat olennaisia ​​laitteita jännitemuuntajien turvallisen toiminnan ja vakaan verkon toiminnan varmistamiseksi. Alla on niiden tärkeimmät sovellusskenaariot ja erinomaiset suorituskykyedut, jotka heijastavat täysin niiden teknisiä vahvuuksia ja käytännön arvoa nykyaikaisessa sähköinfrastruktuurissa.

Keskeiset käyttöönottoskenaariot

Nämä ammattimaiset suojalaitteet on kehitetty täyttämään jännitemuuntajien ainutlaatuiset suojavaatimukset eri sähköjärjestelmäsovelluksissa:

Ensisijainen sivusuojaus PT:ille keski- ja pienjänniteverkoissa

Niitä käytetään yleisimmin jännitemuuntajien ensiöpuolen suojaukseen sähköverkoissa 66 kV asti, erityisesti 10 kV ja 35 kV järjestelmissä. Kun PT:issä esiintyy sisäisiä vikoja, kuten kierrosten välisiä oikosulkuja, kerrosten välisiä oikosulkuja ja eristyksen rikkoutumista, nämä sulakkeet palavat nopeasti irrottaakseen virtapiirit. Tämä estää ylikuumenemisen ja oikosulkuvikojen aiheuttamat PT-vauriot tai räjähdyksen ja estää vikojen leviämisen koko suurjännitejärjestelmään. Valtavirtamalleihin kuuluvat RN2, RN4 ja XRNP, ja 0,5A nimellisvirta vastaa täydellisesti jännitemuuntajien toimintaparametreja.

Sisäkäyttöisten kytkinlaitteiden ja mittauskaappien suojaus

Laajalti PT-kaappiin, PT-ylijännitesuojan yhdistelmäkaappiin ja sähköasemien ja sähkönjakelutilojen mittaustiloihin asennetut sulakkeet ottavat käyttöön pistokerakenteen, joka on helppo asentaa ja vaihtaa. Niiden kompakti koko sopii hyvin ahtaisiin kaappitiloihin. Erottimet yhdistettynä muodostavat täydelliset PT-suojapiirit tehonmittaus- ja valvontajärjestelmien turvallisen ja vakaan toiminnan varmistamiseksi.

Suojaus pylväisiin asennetuille PT:ille ja ulkokäyttöisille jakelulaitteille

Jännitemuuntajien Drop-out-tyyppisiä suurjännitesulakkeita käytetään laajalti pylväisiin asennetuissa PT:issä kaupunkien ja maaseudun jakeluverkoissa. Ne eivät ainoastaan ​​suojaa jännitemuuntajia, vaan myös kestävät verkkokytkentöjen tai salamaniskujen aiheuttamia transientteja ylijännitteitä ja syöttövirtoja sekä resonanssiylijännitteen indusoimia virityspiikkejä, mikä estää PT-käämien palamisen.

Uusiutuvan energian verkkoliitäntä ja teolliset jakelujärjestelmät

Ne asennetaan tuuli- ja aurinkovoimaloiden keräilijoihin sekä teollisuusyritysten suurjännitejakelujärjestelmiin antamaan vakaa suoja jännitemuuntajille. Ne takaavat tarkan jännitteen mittauksen ja luotettavan releen suojauksen sekä varmistavat uusien energialähteiden vakaan verkkoyhteyden ja keskeytymättömän virransyötön teolliseen tuotantoon.

Selkeät suoritusedut

Tarkka suojaus ja nopea vianeristys

Korkeajännitteiset virtaa rajoittavat sulakkeet instrumenttimuuntajan suojaukseen, joissa on erinomainen virtaa rajoittava suorituskyky ja nopea sulakevaste. Ne voivat poistaa viat 1-5 ms:ssa, rajoittaen tehokkaasti oikosulkuvirran huippuja ja vähentäen sähködynaamisia iskuja ja lämpövaurioita. Erikoissulakejohdoilla, kuten nikromilangalla, varustetut ne kestävät normaaleja transientteja syöttövirtoja ja toimivat nopeasti jatkuvaa ylivirtaa vastaan, mikä takaa tarkan suojan jännitemuuntajille.

Ylivoimainen kaaren sammutusteho ja korkea käyttöturvallisuus

Nämä korkeajännitteiset rajavirtasulakkeet instrumenttien muuntajasuojauksille sopivat suljetuille kvartsihiekalla täytettyihin posliiniputkirakenteisiin. Sulatuksen aikana syntyneet sähkökaaret voidaan sammuttaa välittömästi kvartsihiekalla, jotta vältytään valokaaren iskeytymiseltä ja ylijännitteeltä. Sulakeputket on valmistettu korkeita lämpötiloja kestävistä ja lujista materiaaleista, joilla on vahva paineenkesto ja erinomainen katkaisukyky, katkaisukapasiteetti ylittää 1000MVA, mikä varmistaa turvallisen ja luotettavan katkaisun vikatilanteissa.

Kompakti rakenne, helppo asennus ja vähän huoltoa vaativa

Pienet ja kevyet sulakkeet sopivat erilaisiin asennusolosuhteisiin. Plug-in-rakenne mahdollistaa nopean sulakkeen vaihdon ilman ammattityökaluja, mikä mahdollistaa yhden henkilön käytön ja säästää huomattavasti huoltoaikaa. Vakioliitännät ovat erittäin yhteensopivia erottimien, kytkinlaitteiden ja muiden teholaitteiden kanssa, mikä vähentää suunnittelun ja paikan päällä rakentamisen vaikeutta.

Korkea kustannustehokkuus ja alhaiset koko käyttöiän kustannukset

Katkaisimiin ja muihin suojalaitteisiin verrattuna näillä sulakkeilla on yksinkertainen rakenne ilman monimutkaisia ​​mekaanisia osia, alhaiset hankintakustannukset ja lähes nolla päivittäisiä huoltokuluja. Niillä on pitkä käyttöikä ja alhainen vikasuhde, mikä alentaa tehokkaasti päivittäisiä verkon käyttökustannuksia. Lisäksi nopea vianeristys vähentää sähkökatkoshäviöitä ja parantaa yleistä virransyötön luotettavuutta.

Vahva yhteensopivuus ja laaja käyttöalue

Nämä korkeajännitteiset rajavirtasulakkeet instrumenttien muuntajasuojauksille ovat saatavilla useilla eri ominaisuuksilla, ja ne ovat yhteensopivia eri jännitetasojen, PT-kapasiteetin ja verkon toimintaparametrien kanssa nimellisvirroilla 0,5-6,3 A. Erilaiset tyypit, mukaan lukien sisämallit, kuten XRNP ja ulkona olevat drop-out -tyypit, täyttävät erilaiset asennustarpeet tehden niistä yhden yleisimmin käytetyistä PT-suojalaitteista sähköjärjestelmissä.
