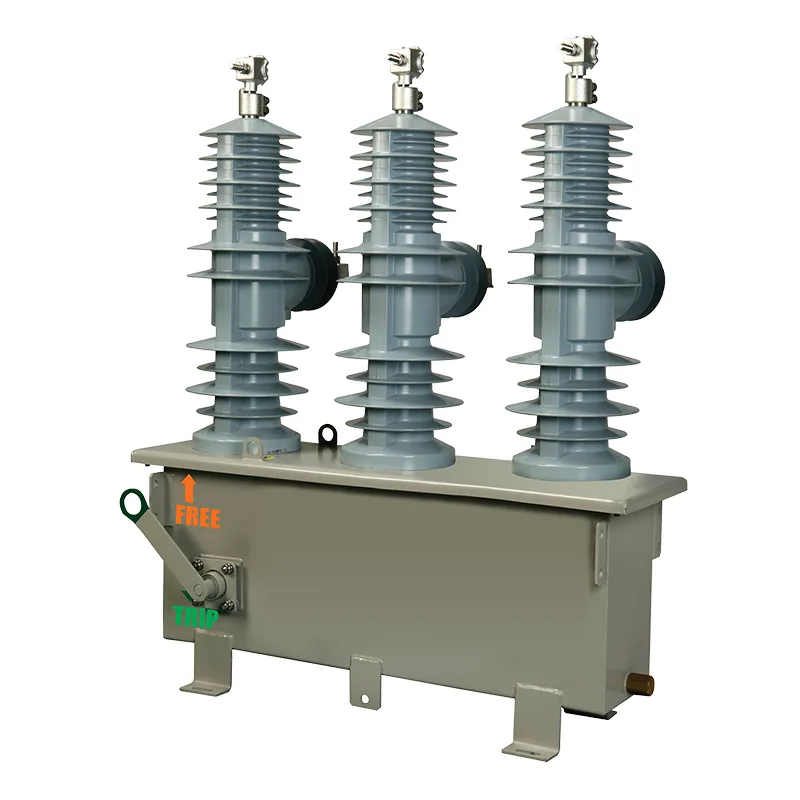

Takaisinsulkimet

Takaisinkytkimet ovat älykkäitä automaattisia kojeistoja, jotka toimivat nykyaikaisten sähkönjakelujärjestelmien suojauksen ja automatisoinnin ydinlaitteistona. Suunniteltu havaitsemaan, eristämään ja palauttamaan ilmajohtojen viat automaattisesti ilman ihmisen puuttumista, niistä on tullut valtavirtatuotteita, jotka parantavat virransyötön luotettavuutta, lyhentävät sähkökatkojen kestoa ja alentavat maailmanlaajuisten sähkölaitosten käyttökustannuksia. Seuraavassa esitellään niiden tärkeimmät sovellusskenaariot ja ydinvahvuudet.

Ensisijaiset sovellusskenaariot

Suojaus jakeluverkon runko- ja haaralinjoille

Soveltuvat laajasti 10 kV kaupunki-, maaseutu- ja silmukkajakeluverkkoihin, ja ne sopivat ihanteellisesti pitkän matkan voimalinjojen suojaukseen. Yhdistettynä lohkojakajiin ne voivat eristää vialliset osat tarkasti ja estää sähkökatkojen leviämisen normaaleille verkkoalueille.

Ala-aseman pistorasiakytkimen vaihto

Ne voivat korvata tavanomaiset suurjännitekatkaisijat 35 kV ja 110 kV sähköasemien 10 kV lähtevissä piireissä. Erillisiä releen suojakaappeja, ohjauskaappeja ja tasavirtalähteitä ei enää tarvita, mikä mahdollistaa sähköaseman täysin valvomattoman toiminnan ja vähentää tehokkaasti rakentamis- ja päivittäisiä ylläpitokustannuksia.

Asennus ulko- ja ankarissa ympäristöissä

Se tukee useita asennustapoja, kuten pylväsasennusta ja keskitettyä ohjauskaappiasennusta, ja se soveltuu asennettavaksi sähköpylväisiin, sähköasemien teräsrunkoon ja muihin ulkokohteisiin. Kolmivaiheisilla suljetuilla tuotteilla on vahva kestävyys ankarissa ilmasto-olosuhteissa ja ne välttävät sisäisten mekanismien korroosiota ja kiinnitysten pysähtymistä.

Smart Grid -integrointisovellukset

Älykkään verkon rakentamisen avainlaitteistona ne toteuttavat reaaliaikaisen etävalvonnan ja tiedonkeruun SCADA-järjestelmien kautta. Ne soveltuvat sekä hajautettuun että keskitettyyn automaattiseen tehonsyötön palautustilaan ja ovat täysin yhteensopivia yksi- ja kolmivaiheisten jakeluverkkojen kanssa.

Ydinedut

Takaisinkytkimillä on neljä erinomaista etua perinteisiin kytkentälaitteisiin verrattuna:

Sisäänrakennettu älykäs ohjaustoiminto

Jälleensulkimien suurin kohokohta on sisäänrakennettu älykäs ohjausjärjestelmä. Ulkoisia releen suojalaitteita tai itsenäisiä käyttövirtalähteitä ei tarvita. Se integroi vikavirran havaitsemisen, logiikan sekvenssiohjauksen ja suoritustoiminnot. Se voi automaattisesti erottaa ohimenevät viat ja pysyvät viat, suorittaa esiasetetut kytkentätoiminnot, nollata automaattisesti ohimenevien vikojen hävittyä ja lukittua luotettavasti pysyvien vikojen ilmetessä.

Parempi virtalähteen luotettavuus

Tilastot osoittavat, että 80–87 % jakeluverkon vioista on ohimeneviä vikoja, jotka johtuvat salamaniskusta, oksien törmäyksistä, eläinten toiminnasta ja muista tekijöistä. Takaisinsuljin voi suorittaa automaattisen uudelleensulkemisen 3–4 kertaa, mikä palauttaa nopeasti virransyötön ja lyhentää keskimääräistä katkosaikaa. Tarkalla vianeristyksellä vältetään myös paikallisten vikojen aiheuttamat laajamittaiset sähkökatkot.

Taloudellinen asennus ja vähän huoltoa

Se yhdistää kytkentä-, suojaus- ja ohjaustoiminnot yhdeksi yksiköksi ja korvaa suuret perinteiset syöttökytkimet, lyhentää rakennusaikoja, säästää asennustilaa ja pienentää alkuinvestointeja. Tyhjiöjäykistimet ovat pitkäkestoisia ja niissä on nolla palovaara vähäisellä huoltotarpeella. Sähköohjatut tyypit tukevat laukaisuvirran, uudelleenkytkentäaikojen ja muiden parametrien paikan päällä tapahtuvaa ja etäsäätöä.

Vahva mukautumiskyky ja hyvä järjestelmän yhteensopivuus

Saatavana yksivaiheisina, kolmivaiheisina, integroituina ja jaetuina tyypeinä, joissa valittavissa on tyhjiö ja SF₆ kaksi kaarisammutusmuotoa. Se soveltuu jakeluverkkoihin, joissa on erilaisia ​​neutraaleja maadoitusmuotoja. Sen käänteisaikainen vaihevikalaukaisuominaisuus saavuttaa täydellisen koordinaation sulakkeiden, katkaisijoiden ja muiden teholaitteiden kanssa.
