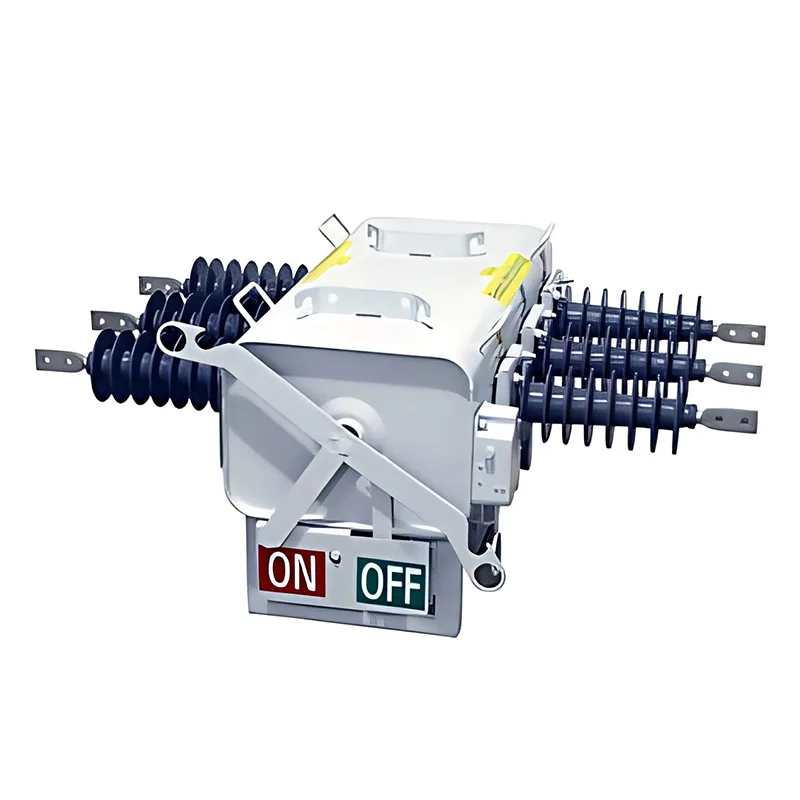

Load Break kytkimet

Keskijännitteiset kuorman katkaisijat ovat monipuolisia kytkinlaitteita, jotka on suunniteltu ohjaamaan ja eristämään sähkökuormia 10–35 kV tehonjakelujärjestelmissä. Koska nämä laitteet ovat olennaisia ​​komponentteja verkon joustavuuden ja luotettavuuden parantamiseksi, ne mahdollistavat normaalien kuormitusvirtojen turvallisen kytkennän ja tarjoavat tilapäisiä vikojen eristysominaisuuksia. Sekä sisä- että ulkokäyttöön suunnitelluista keskijännitteisistä kuormituskatkaisijoista on tullut suosituin ratkaisu johtojen osittamiseen, muuntajien suojaukseen ja etäjakelupisteisiin, joissa täydet katkaisijat olisivat tarpeettoman monimutkaisia ​​ja kalliita.

Keskeiset käyttöönottoskenaariot

Ositus ja sidospisteet yleisten jakeluverkoissa

Asennettuna 10–35 kV ulkoilmajohtojen jako- ja sidoskohtiin ne voivat usein muodostaa ja katkaista nimelliskuormitusvirtoja. Tämä mahdollistaa linjaosuuksien ohjauksen, kuormansiirron ja viallisten osien tilapäisen eristyksen, mikä lisää merkittävästi jakeluverkkojen toiminnan joustavuutta.

Muuntaja-aseman suurjännitesivut ja haaralinjaterminaalit

Jakelumuuntajaasemien suurjännitepuolelle ja haarajohtojen päihin asennetut laitteet toimivat yhdessä sulakkeiden kanssa. Normaaleissa käyttöolosuhteissa ne käsittelevät kuormitusvirran kytkentätoimintoja, kun taas sulakkeet poistavat nopeasti oikosulkuviat luoden tehokkaan "ohjaus + suoja" -yhdistelmän.

Pylväisiin asennettujen laitteiden integrointi ulkokäyttöön

Ne ovat yhteensopivia kaupunkien ja maaseudun jakeluverkkojen ulkopylväisiin asennettujen laitteiden kanssa, mukaan lukien rengaspääyksikön lisävarusteet ja loistehokompensointilaitteiden liittimet. Nämä keskijännitteiset kuorman katkaisijat toimivat luotettavasti laajalla lämpötila-alueella -40°C - +70°C, mukautuvat erittäin syövyttävään ympäristöön ja soveltuvat jopa 3000 metrin korkeuteen ja sopivat täydellisesti monimutkaisiin ulkokäyttöolosuhteisiin.

Valvomattomat jakeluasemat ja etäpaikat

Ihanteellinen valvomattomille jakeluasemille, laatikkotyyppisille sähköasemille ja etäjakelupisteille. Ne tukevat sekä manuaalisia että automaattisia toimintatapoja, mikä mahdollistaa normaalin kuormanvaihdon ja tilapäisen vianpoiston ilman jatkuvaa paikan päällä tapahtuvaa valvontaa, mikä vähentää huomattavasti käyttö- ja ylläpitokustannuksia.

Selkeät toiminnalliset edut

Keskijännitteisellä kuorman katkaisijalla on neljä keskeistä toiminnallista etua, minkä vuoksi ne ovat välttämättömiä laitteita nykyaikaisissa sähkönjakelujärjestelmissä:

Yhdistetyt ohjaus- ja suojausominaisuudet

Ne pystyvät sulkemaan, kuljettamaan ja katkaisemaan nimelliskuormitusvirtoja normaaleissa piiriolosuhteissa ja tarjoavat erinomaisen toistuvan kytkentäkyvyn. Vaikka ne eivät pysty katkaisemaan täydellisiä oikosulkuvirtoja itsenäisesti, ne voivat toimia yhdessä sarjaan kytkettyjen sulakkeiden kanssa käsitelläkseen oikosulkuviat tehokkaasti. Soveltuvat linjan segmentointiin, johtojen yhdistämiseen, haarapiireihin ja muihin erilaisiin skenaarioihin.

Optimoitu rakenne ja korkea kustannustehokkuus

Toisin kuin katkaisijat, keskijännitekuorman katkaisijat eivät tarvitse kehittyneitä valokaaren sammutusjärjestelmiä tai vain peruskaarensammutusrakenteita, joiden mitat ovat pienemmät ja kustannukset ovat alhaisemmat. Kompakti rakenne yksinkertaistaa sähkönjakelulaitteiden yleistä sijoittelua ja vähentää projektiinvestointeja sekä tilankäyttöä.

Vahva ympäristöön sopeutuvuus ja kestävä suorituskyky

Kotelo käyttää 304 ruostumatonta terästä jauheruiskukäsittelyllä, joka tarjoaa erinomaisen korroosionkestävyyden ja vakaan toiminnan voimakkaasti syövyttävissä alueilla. Koskettimet ja kosketinsormet on valmistettu T2-kuparista integroidulla pinnoituksella sähkökemiallisen korroosion välttämiseksi. Kytkimet toimivat tasaisesti 3000 metrin korkeudessa ja -40°C - +70°C lämpötiloissa, mikä takaa korkean toimintavarmuuden ulkona.

Joustava käyttö ja pidempi käyttöikä

Saatavana manuaalisina ja automaattisina käyttötyypeinä, ne voidaan räätälöidä vastaamaan erilaisia ​​​​on-site-vaatimuksia. Niiden mekaaninen kestävyys on 6 000 toimintoa, joten ne kestävät pitkäaikaisen toistuvan vaihdon ilman vikaa. Alhaiset rutiinihuoltovaatimukset alentavat tehokkaasti sähköverkkojen käyttökustannuksia ja vähentävät sähkökatkojen tiheyttä.
