Voimansiirtotornit

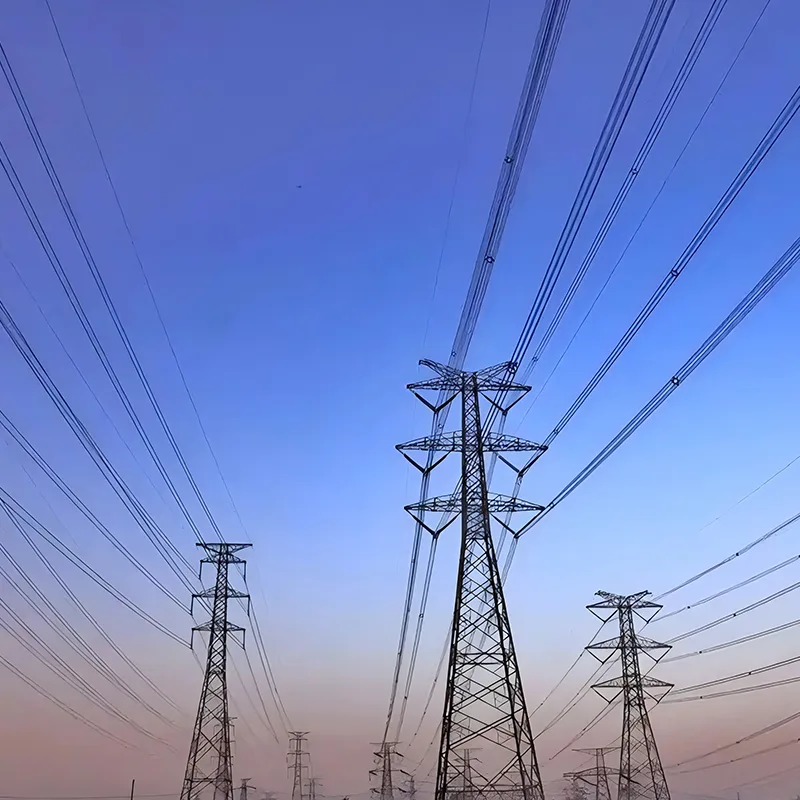

Voimansiirtotornit ovat voimansiirtojärjestelmien ydinkantarakenteet. Erinomaisten mekaanisten ominaisuuksiensa ja korkean rakenteellisen vakauden ansiosta ne toimivat nykyaikaisen sähköverkon rakentamisen teräsrunkoina. Alla on niiden ydinsovellusalueet ja näkyvät edut, jotka osoittavat niiden tekniset vahvuudet ja käytännön arvon globaalissa energiainfrastruktuurin kehittämisessä.

Ydinsovellusalueet

Nämä raskaat teräsrakenteet ovat välttämättömiä voimainfrastruktuurin rakentamisessa, ja ne on räätälöity erilaisiin käyttötarpeisiin:

Pitkän matkan suurjännite- ja UHV-siirtoprojektit

Ne tukevat kansallisia energiastrategioita, mukaan lukien lännestä itään suuntautuva sähkönsiirto ja pohjoisesta etelään suuntautuva virtalähde, ja niitä käytetään laajalti 110–1100 kV EHV- ja UHV-siirtolinjoissa. Suoraviivaiset tornit muodostavat yli 80 % kaikista johtorakenteista tehojohtimien tukemiseksi; kiristystornit kestävät suurta mekaanista jännitystä linjan kulmissa ja leikkauspisteissä vian leviämisen estämiseksi. Esimerkiksi Xinjiangin 750 kV EHV-siirtolinjoissa käytettävät erittäin lujat Q420-terästornit ovat 68 metriä korkeat ja voivat ulottua Gobin alueille jopa 500 metrin leveydellä.

Uusiutuvan energian verkkoliitäntä ja sähkönjakelukanavat

Tuuli- ja aurinkoenergiakantoissa näillä torneilla on keskeinen rooli puhtaan sähkön toimittamisessa suuriin kuormakeskuksiin. ±800kV UHVDC Hami-Zhengzhou Project ottaa käyttöön T-tyyppiset tornit tukemaan positiivisia ja negatiivisia johtimia 22 metrin napavälillä, mikä varmistaa vakaan laajamittaisen uusiutuvan energian voimansiirron. Niiden luja rakenne mukautuu täydellisesti voimakkaisiin tuuliolosuhteisiin tuulipuistoissa ja aurinkosähkövoimaloiden avoimissa sijoitteluissa.

Monimutkaiset maasto- ja erityiset risteyssovellukset

Nämä terästornit sopivat tasangoille, vuorille, rannikkoalueille, aavikolle ja muille monimutkaisille maamuodoille. Kunlun-vuoristossa jopa 2 500 metrin korkeuteen rakennetuissa torneissa käytetään köysiratamateriaalien kuljetusta ja manuaalisesti kaivetut syvät perustukset rakenteellisen vakauden takaamiseksi. Erityisesti vahvistettuja ylitystorneja käytetään jokien, kanjonien ja muiden esteiden ylittämiseen sähkölinjojen keskeytymättömän toiminnan varmistamiseksi. Rannikkoversiot on vahvistettu kestämään tuulen nopeuksia jopa 45 m/s ja kestämään taifuunit.

Kaupunkien ja jakeluverkkojen rakentaminen

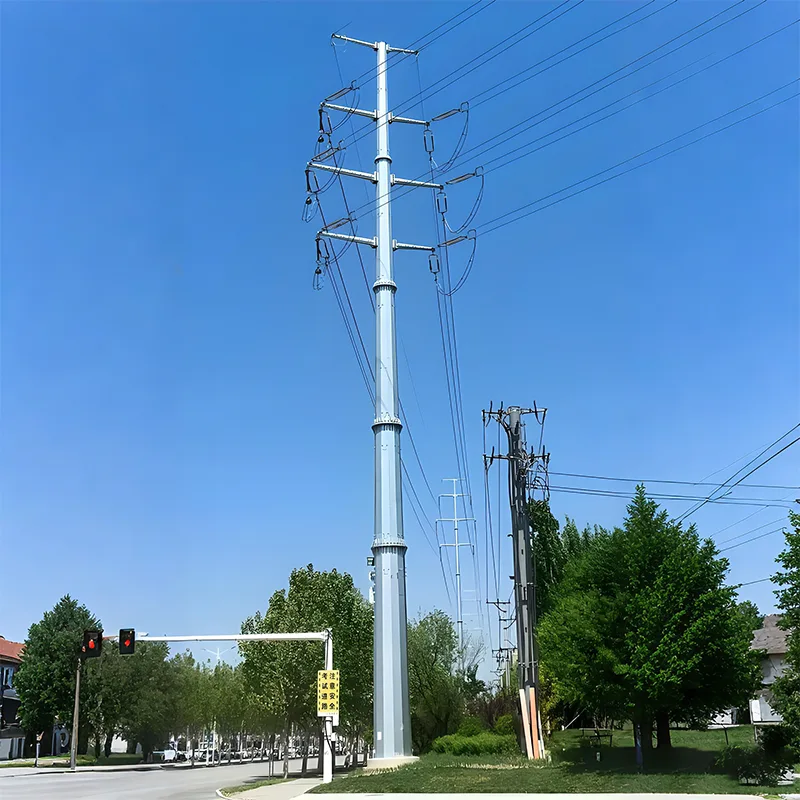

Keski- ja pienjännitteisiä terästorneja 1 kV - 35 kV on laajalti käytössä kaupunkien ja maaseudun jakeluverkoissa sähköasemien ja loppukäyttäjien yhdistämiseksi. Tyylikkäät teräspylväät ovat suosittuja kaupungeissa tasapainottaakseen turvallisuutta ja maiseman estetiikkaa; Yksinkertaisen rakenteen ja korkean kustannustehokkuuden omaavat kulmaterästornit ovat suositeltavia maaseudulla pitkän matkan virransyöttötarpeiden täyttämiseksi.

Huomattavat tekniset ja toiminnalliset edut

Vakaa rakenne ja korkea toimintavarmuus

Voimansiirtotorneissa käytetään kolmion muotoisia ristikkorakenteita, jotka perustuvat geometrisen invarianssin periaatteeseen ylivoimaisen rakenteellisen vakauden saavuttamiseksi. Ne kestävät johtimien, eristeiden ja jääpinnoitteen aiheuttamia kuormia ja kestävät voimakkaita tuulia, maanjäristyksiä, johtimien jännitystä ja muita ulkoisia voimia. Kuumasinkity korroosionestokäsittely takaa yli 50 vuoden käyttöiän ulkona, mikä on paljon pidempi kuin tavalliset teräsrakenteet. Näiden tornien tukemat ristikot tarjoavat erinomaisen kestävyyden äärimmäisissä sääolosuhteissa ja varmistavat tärkeimpien tilojen virransyötön.

Helppo asennus ja laaja muunnettavuus

Modulaarinen rakenne mahdollistaa täydellisen purkamisen ja kätevän toimituksen syrjäisille vuoristoisille ja vaikeapääsyisille alueille. Pulttiliitokset eliminoivat paikan päällä tehtävät hitsaustyöt, mikä lyhentää huomattavasti rakentamisjaksoja, ja osan kokoonpanotöistä voi suorittaa yksi työntekijä. Säädettävä tornin korkeus ja jänneväli tekevät niistä yhteensopivia eri jänniteluokkien ja kenttäolosuhteiden kanssa, mikä vähentää varaosien varastotaakkaa.

Korkea kustannustehokkuus ja alhaiset koko elinkaarikustannukset

Vaikka nämä terästornit vaativat suurempia ennakkoinvestointeja kuin perinteiset betonipylväät, ne tarjoavat parempia kokonaisvaltaisia ​​taloudellisia etuja pitkän käyttöiän, alhaisten huoltotarpeiden ja alhaisten vikaantumisten ansiosta. Tasaisilla alueilla sopivasti kasvatetut linjavälit vähentävät tornien määrää kilometriä kohden ja optimoivat suunnitteluinvestointeja. Standardoitu suunnittelu ja massatuotanto alentavat myös tehokkaasti valmistuskustannuksia.

Edistyksellinen tekniikka ja monipuoliset toiminnot

Nykyaikaiset voimansiirtotornit on integroitu salamansuoja-, eristys- ja online-valvontatoiminnoilla turvallisen linjan toiminnan varmistamiseksi. Niitä voidaan valmistaa suoraviivaisiksi, veto-, kulma-, terminaali- ja muun tyyppisiksi, jotta ne täyttävät eri linjaosuuksien erilaiset vaatimukset. Optimoitu johtimien asettelu ja eristyskokoonpano UHV-torneille takaavat pienihäviöisen ja tehokkaan voimansiirron.

Vahvan lujuuden, korkean luotettavuuden ja vahvan ympäristöön sopeutuvuuden ansiosta voimansiirtotorneista on tullut energiatekniikan välttämättömiä ydinlaitteita. Heillä on ainutlaatuisia etuja pitkän matkan voimansiirrossa, uudessa energiaverkkointegraatiossa ja monimutkaisessa maastoristeyksessä. Älykkäiden verkkojen ja uuden energiainfrastruktuurin nopean kehityksen myötä niiden sovellusalue laajenee jatkuvasti ja tarjoaa vankan tuen maailmanlaajuiselle energiavarmuudelle ja sosioekonomiselle kehitykselle.
