ACSR kapellimestari

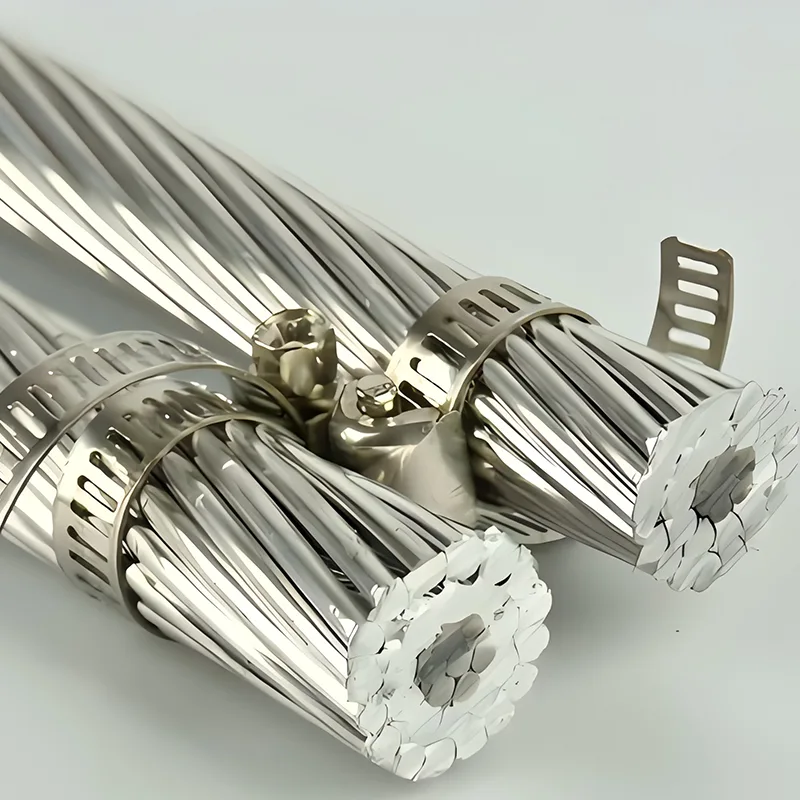

ACSR Conductor (Steel Core Aluminium Stranded Wire) on laajimmin käytetty johdin suurjännitesähkönsiirto- ja jakelulinjoissa ympäri maailmaa. ACSR:llä on monimutkainen komposiittirakenne, jossa teräs kantaa mekaanisia kuormia ja alumiini johtaa sähköä, ja se löytää täydellisen tasapainon alumiinin kustannustehokkaan johtavuuden ja teräksen rakenteellisen lujuuden välillä, mikä asettaa hyvän suorituskyvyn vertailuarvon voimansiirtoteollisuudessa. Sen keskeiset edut on kuvattu kuudesta ammatillisesta näkökulmasta seuraavasti.

Erinomainen mekaaninen suorituskyky

Ihanteellinen pitkäjänteiseen asennukseen ja raskaan kuormituksen kestävyyteen

ACSR-johtimen sisäsinkitty teräsydin tarjoaa erittäin korkean vetolujuuden, joka vaihtelee välillä 1200 MPa - 1960 MPa. Se kestää helposti äärimmäisiä mekaanisia kuormituksia, mukaan lukien johtimen kuollut paino, voimakas tuuli, jääpinnoite ja lumen kerääntyminen, mikä varmistaa voimalinjojen vakaan ja pitkäaikaisen toiminnan.

Sen ainutlaatuinen teräsydinrakenne saavuttaa alhaisen painuman suorituskyvyn. Koska teräksen lämpölaajenemiskerroin on paljon pienempi kuin alumiinilla, sen linjan painuma nykyisessä lämmityksessä on 30–50 % pienempi kuin alumiinijohtimien (AAC), mikä parantaa huomattavasti linjan turvallisuutta korkeissa lämpötiloissa.

Erinomaisten mekaanisten ominaisuuksien ansiosta ACSR:n turvallinen asennusväli voi ylittää 500 metriä. Se vähentää tehokkaasti voimansiirtotornien määrää ja infrastruktuurikustannuksia, mikä tekee siitä erittäin sopivan pitkäjänteiseen asennukseen monimutkaisiin maastoihin, kuten vuoristoalueisiin ja jokien risteyksiin.

Erinomainen sähköinen suorituskyky

Tehokas johdin suuren kapasiteetin voimansiirtoon

ACSR:n ulkokerros on valmistettu 99,5 % erittäin puhtaasta 1350-H19-alumiinista, jonka johtavuus on jopa noin 61 % IACS. Se toteuttaa pienihäviöisen tehonsiirron samalla kun se takaa tehokkaan virranjohtamisen ja täyttää täysin suurjännite- ja erittäin korkeajännitteisten suurkapasiteettisten siirtolinjojen virransyöttövaatimukset.

Suuret ACSR-johtimet voivat kuljettaa yli 3000 A sähkövirtaa, joten ne ovat suositeltavin johtimia 500 kV:iin asti. Lisäksi sen suurempi ulkohalkaisija nostaa koronan alkujännitettä, vähentää koronahäviöitä ja käyttömelua korkeajännitekäytössä sekä parantaa entisestään voimansiirron tehokkuutta ja ympäristöystävällisyyttä.

Ylivoimainen kustannustehokkuus

Optimaalinen koko elinkaaren kattava kustannus

ACSR-johtimilla on huomattavia taloudellisia etuja. Alumiini on vain neljännes kuparista hinnaltaan ja kolmasosa tiheydeltään. Samalla virransiirtokapasiteetilla ACSR on kevyempi ja kustannustehokkaampi kuin kuparijohtimet, mikä vähentää huomattavasti suunnitteluprojektien alkuinvestointeja.

Rakentamisen aikana sen kevyt kiinteistö alentaa tornien, perustusten ja nostotöiden rakennuskustannuksia. Huoltoaikana se on rakenteeltaan yksinkertainen ja vaatii vähän huoltoa, mikä tuo huomattavaa pitkän aikavälin taloudellista hyötyä. Sen normaali käyttöikä on yli 40 vuotta, paljon pidempi kuin tavallisten johtimien, mikä lisää entisestään kokonaisvaltaista taloudellista hyötyä.

Vahva sopeutumiskyky ympäristöön

Vakaa toimintakyky kaikissa sääolosuhteissa

ACSR:llä on erinomainen säänkestävyys ja korroosionestokyky. Alumiinipinnalle muodostuu tiheä oksidikalvo, joka vastustaa tehokkaasti ilmakehän eroosion, happosateiden ja rannikkosuolasumun aiheuttamaa korroosiota. Teräsydin käyttää korkealuokkaista A/B/C-luokan galvanointikäsittelyä kestävän ruosteenestokäsittelyn vuoksi. Kaksoissuojarakenne varmistaa vakaan linjan toiminnan.

Se säilyttää vakaan työskentelyn lämpötila-alueella -40 °C - +75 °C (alumiinin hehkutuslämpötilan raja). Se sopeutuu äärimmäisiin ympäristöihin, kuten kovaan kylmään, korkeaan kuumuuteen ja korkeaan korkeuteen, ja on ihanteellinen valinta monimutkaisille ilmasto-olosuhteille.

Joustava rakenne ja laaja sovellus

Universaalijohdin soveltuu kaikkiin teknisiin skenaarioihin

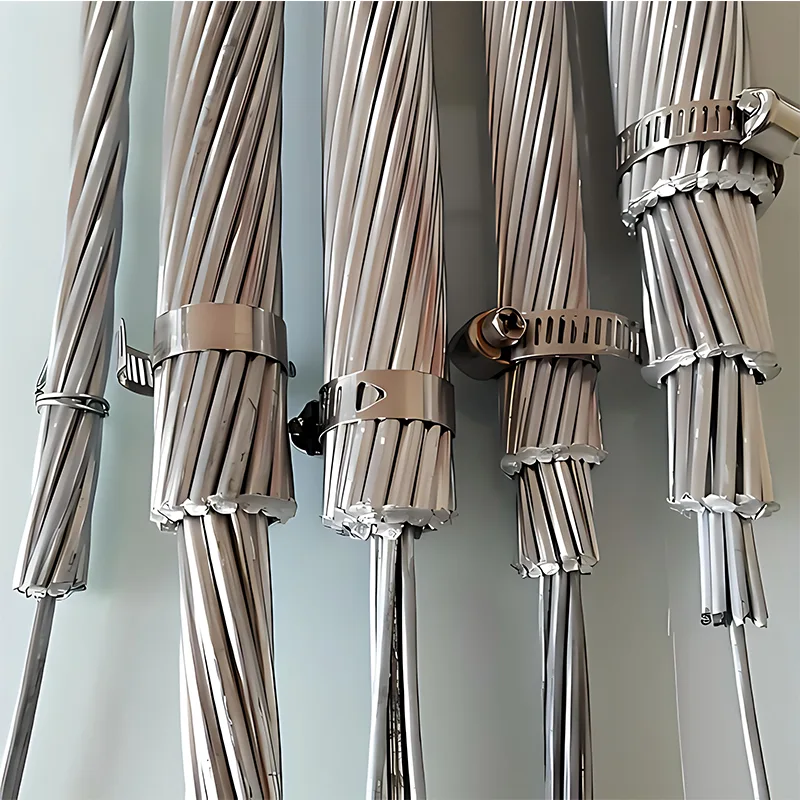

ACSR-johtimien teräs-alumiinisuhdetta voidaan säätää joustavasti erilaisten projektien tarpeiden mukaan. Korkeamman teräsydinsuhteen omaavia johtimia voidaan soveltaa suurta mekaanista lujuutta vaativiin kohtauksiin, kuten pitkäjänteisiin risteyslinjoihin ja raskaan jään peittämiin alueisiin; korkeamman alumiinipitoisuuden omaavat sopivat suurvirta- ja pitkän matkan voimansiirtoon.

Tällainen rakenteellinen joustavuus mahdollistaa sen täyden skenaarion soveltamisen. Se toimii vakaasti tasangoilla, vuorilla, jokien risteysalueilla ja rannikkoalueilla sekä raskailla jääalueilla ja korkeilla alueilla. Se soveltuu sekä 10 kV:n jakeluverkkoihin että 500 kV:n erikoiskorkeajännitelinjoihin, ja se on saanut laajan tunnustuksen yleiskäyttöisenä sähkötekniikan johtimena.

Ympäristöystävällinen ja täysin kierrätettävä

Suosittu materiaali vihreän sähkön infrastruktuuriin

ACSR on valmistettu 100-prosenttisesti kierrätettävistä alumiini- ja teräsmateriaaleista, joissa on kypsät kierrätys- ja uudelleenkäsittelytekniikat, jotka ovat täysin maailmanlaajuisten vihreän infrastruktuurin rakentamisen ja kiertotalouden kehitysstandardien mukaisia. Poistetut johtimet voidaan kierrättää ja käyttää uudelleen täysin ilman ympäristön saastumista, mikä tarjoaa vankan tuen energiajärjestelmien kestävälle kehitykselle.
